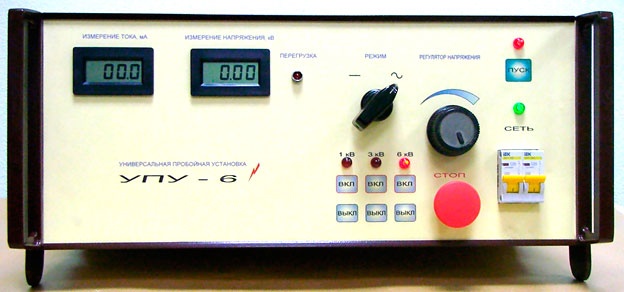

Установка пробойная универсальная «УПУ-6»

Назначение

Установка пробойная универсальная УПУ-6 предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах от 0 до 6 кВ.

Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств (боты, перчатки, коврики и т.п.), а также для заряда емкостных накопителей энергии.

Технические данные

- Питание – однофазная сеть переменного тока напряжением 220 В, частотой 50 Гц.

- Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000 В.

- Пределы установки выходного напряжения – 1, 3 и 6 кВ.

- Относительная погрешность установки и измерения выходного напряжения, не более, 3 %.

- Максимальный выходной ток – 100 мА.

- Относительная погрешность измерения тока не более – 3 %.

- Порог срабатывания токовой защиты – 1,2 Iп.

- Потребляемая мощность, не более, 650 Вт.

- Габаритные размеры – 480х200х350 мм.

- Масса, не более, 25 кг.

- Время работы в непрерывном режиме при максимальной мощности – 2 ч.

- Средний срок службы изделия – 6 лет.
