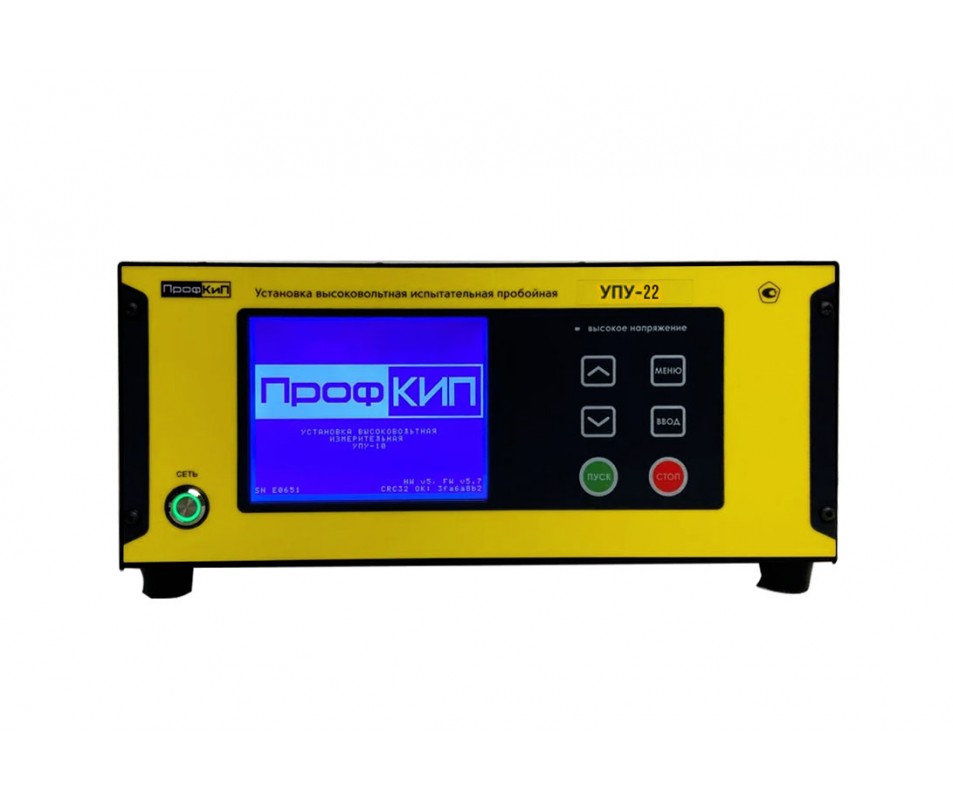

Высоковольтная испытательная установка УПУ-22

Под заказ
Гарантия: 12 мес.
Цена по запросу
  • Выходные напряжения (пост., перем.): 0-2 кВ ; 0-5 кВ
  • Ток срабатывания защиты: от 101 мА до 140 мА
  • Выходная мощность: 500 Вт
  • Погрешность установки напряжения: ≤ ±3%
  • Пульсации напряжения: ≤5%
  • Измерение тока утечки: 0,05 - 20 мА
  • Всторенный источник переменного тока от 10 до 25 А
  • Измерение сопротивления защитного заземления при токе 25 A, частоте 50 Гц от 0,01 до 0,10 Ом
  • Габариты: 220х480х475 мм
  • Масса: 35 кг
  • Питание: ~220 В



Высоковольтная измерительная (испытательная) установка УПУ-22



Высоковольтные испытательные установки предназначены для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электрической продукции. Основные проверяемые параметры: Электрическая прочность изоляции, ток утечки и сопротивления защитного заземления. Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 101 – 140 мА.



Технические характеристики

Выходное напряжение (постоянное и переменное) - 0 - 2 кВ; 0 - 5 кВ

Встроенный источник переменного тока - 10 - 25 А

Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5 кВ на холостом ходу не более - ±5%

Погрешность установки выходного напряжения - ± 3%

Ток срабатывания защиты - 101 -- 140 мА

Ток нагрузки выходного напряжения постоянного и переменного тока, не менее - 1 мА

Предел измерения сопротивления целостности соединения цепи - 0, 01 – 0,10 Ом
