Назначение прибора MI 3100 S:

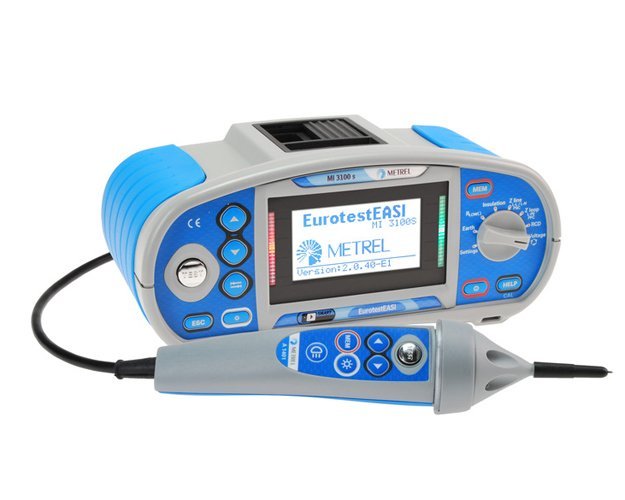

Прибор
MI 3100 S
– недорогой прибор, который позволяет измерить основные характеристики электроустановок до 1000 В.
Функции прибора MI 3100 S:
-
измерение сопротивления изоляции в диапазоне до 999 МОм напряжением до 1000 В;
-
проверка непрерывности защитных проводников;
-
измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
-
проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
-
измерение сопротивления заземления по 3-проводной схеме;
-
измерение напряжения и частоты;
-
контроль порядка чередования фаз.
Отличительные особенности прибора MI 3100 S:
-
графическое меню помощи;
-
автоматический тест УЗО;
-
режим измерения полного сопротивления контура без срабатывания УЗО;
-
полная русификация;
-
размеры 230х102х115 мм, масса 1,3 кг.
Технические характеристики прибора MI 3100 S:
|
Функция
|
Диапазон измерений
|
Разрешение
|
Погрешность измерений
|
|
Сопротивление изоляции (U= 1 кВ)
|
0,01…19,99 МОм
|
0,01 МОм
|
±(5 % от измеренного значения + 3 ед. мл. р.)
|
|
20,0…99,9 МОм
|
0,1 МОм
|
±(5 % от измеренного значения)
|
|
100…999 МОМ
|
1 МОм
|
±(10 % от измеренного значения)
|
|
Непрерывность защитного проводника при токе 200 мА
|
0,00…19,99 Ом
|
0,01 Ом
|
±(3 % от измеренного значения + 3 ед. мл. р.)
|
|
20,0…99,9 Ом
|
0,1 Ом
|
±(5 % от измеренного значения)
|
|
100…1999 Ом
|
1 Ом
|
|
Полное сопротивление линии/контура
|
0,00...9,99 Ом
|
0,01 Ом
|
±(5 % от измеренного значения + 5 ед. мл. р.)
|
|
10,0...99,9 Ом
|
0,1 Ом
|
|
100...999 Ом
|
1 Ом
|
± 10 % от измеренного значения
|
|
1,00 ...9,99 kОм
|
10 Ом
|
|
Полное сопротивление контура без отключения УЗО
|
0,00...9,99 Ом
|
0,01 Ом
|
±(5 % от измеренного значения + 10 ед. мл. р.)
|
|
10,0...99,9 Ом
|
0,1 Ом
|
|
100...999 Ом
|
1 Ом
|
± 10 % от измеренного значения
|
|
1,00 ...9,99 kОм
|
10 Ом
|
|
Ток отключения УЗО
|
0,2´IDN...1,1´IDN (тип AC)
|
0,05´IDN
|
±0,1´IDN
|
|
0,2´IDN...1,5´IDN (тип A, IDN≥30 мА)
|
0,05´IDN
|
±0,1´IDN
|
|
0,2´IDN...2,2´IDN (тип A, IDN<30 мА)
|
0,05´IDN
|
±0,1´IDN
|
|
Время отключения УЗО
|
0…40 мс
|
0,1 мс
|
±1 мс
|
|
Сопротивление заземления по 3-проводной схеме
|
0,01 ...19,99 Ом
|
0,01 Ом
|
±(5% от измеренного значения + 5 ед. мл. р.)
|
|
20,0 ...199,9 Ом
|
0,1 Ом
|
|
200 ...9999 Ом
|
1 Ом
|
|
Напряжение
|
1 В … 550 В
|
1 В
|
±(2% от измеренного значения + 2 ед. мл. р.)
|
|
Частота
|
0,00…9,99 Гц
|
0,01 Гц
|
±(0,2% от измеренного значения + 1 ед. мл. р.)
|
|
10,0…499,9 Гц
|
0,1 Гц
|
|
Общие характеристики
|
|
Питание
|
6х1,5В батарей или аккумуляторов АА
|
|
Категория перенапряжения
|
САТ II 1000 В/ CAT III 600В/ CATIV 300В
|
|
Степень защиты
|
Двойная изоляция
|
|
Интерфейс
|
Bluetooth, USB, RS232
|
|
Размеры
|
230х103х115 мм
|
|
Масса
|
1,3 кг
|
Комплект поставки MI 3100 S:
|
№
|
Наименование
|
Количество
|
|
1.
|
Многофункциональный измеритель параметров электроустановок MI 3100 S
|
1
|
|
2.
|
Щуп с вилкой длиной 1,5 м
|
1
|
|
3.
|
Испытательный кабель 3-проводной 1,5 м
|
1
|
|
4.
|
Сетевой адаптер
|
1
|
|
5.
|
Аккумулятор
|
6
|
|
6.
|
Тестовые наконечники
|
3
|
|
7.
|
Зажим «крокодил»
|
3
|
|
8.
|
Сумка для переноски
|
1
|
|
9.
|
Мягкий шейный ремень для переноски
|
1
|
|
10.
|
Руководство по эксплуатации
|
1
|
Дополнительная комплектация:
|
№
|
Наименование
|
Количество
|
|
1.
|
S 2026 Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри + провода 20м)
|
1
|
|
2.
|
S 2027 Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри+провода 50 м)
|
1
|
|
3.
|
А 1201 Изолированный стержень для дистанционных измерений параметров электроустановок
|
1
|
|
4.
|
A 1110 Трехфазный кабель
|
1
|
|
5.
|
A 1111 Трехфазный адаптер
|
1
|
|
6.
|
А 1202 Удлиняющая насадка для А 1201
|
1
|
