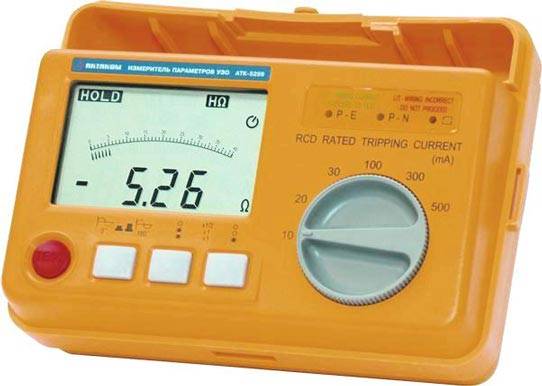

АТК-5259-измеритель параметров УЗО
Прибор предназначен для проверки работоспособности устройств защитного отключения (УЗО).
- Прибор способен проводить измерения тока и времени отключения УЗО типа АС в диапазоне 10...500 мА.
- Установка кратности номинального тока при измерении времени срабатывания 0,5; 1; 5.
- Тестирование устройств защитного отключения с характеристиками: однофазные; обычного и селективного типа.
- Выбор полярности начальной фазы тестового сигнала в диапазоне 0-180 градусов.
- Три светодиодных индикатора отражают состояние подключения и визуально предупреждают о неправильном подключении фазы или нейтрали.
- При перегреве испытательного резистора срабатывает автоматическое выключение.
- Безопасное измерение напряжения.
- Звуковой сигнал оповещает об окончании измерения.
- Прибор помещен в корпус из упругой пластмассы.
Технические характеристики
- Диапазон измерения тока короткого замыкания 200 А...2 кА
- Погрешность при измерении сети питания ±(2 % + 2 е. м. р.)
- Диапазон измерения сопротивления петли «Фаза-Нуль» 0,1 Ом…2 кОм
- Погрешность при измерении сопротивления ±2 % + 3 единицы в диапазоне 1…20 Ом
- Испытательный ток 25 А при сопротивлении 20 Ом
- Дисплей ЖКИ 3½ разряда
- Время проведения испытания 20 мс
- Удержание показаний при отключении от сети около 1 с
- Индикация превышения границ диапазона измерения
- Индикация перегрева прибора
- Выход за рамки выбранного диапазона: на экране отображается «ОL»
- Превышение по температуре высвечивается на экране
- Напряжение питания 230 В ±10 % с частотой 50 Гц
- Рабочие условия эксплуатации 0...+40 °С, относительная влажность не более 85 %
- Габаритные размеры, (длина, ширина, высота) 200х140х95 мм
- Масса 800 г
Комплектность
- Прибор
- Кабель питания
- Внешний пробник заземления
Дополнительная комплектация
- Универсальный набор АСА-2907 для работы с токовыми клещами
- Измерительный кабель PTL904-1
- Измерительный кабель PTL904-2
- Измерительный кабель PTL904-3
- Измерительный кабель PTL904-4
- Измерительный кабель PTL904-5
- Измерительный кабель PTL907-1
- Измерительный кабель PTL907-2
- Измерительный кабель PTL908-1
- Измерительный кабель PTL908-2
- Измерительный кабель PTL908-3
- Зажим типа крокодил АСА-2106
- Зажим типа крокодил PTL909-5
- Вилка-адаптер АСА-2308
- Магнитный адаптер АСА-2207
- Минищуп АСА-2364
- Гнездо-адаптер АСА-2104
- Кейс герметичный 37-1
