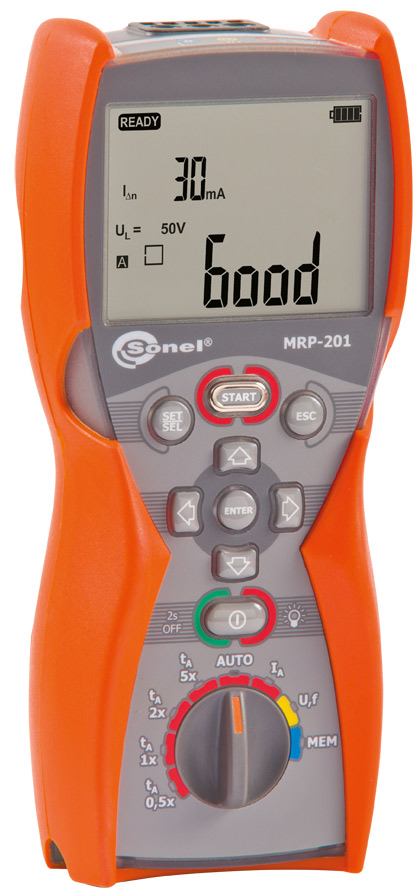

MRP-201 - измеритель напряжения прикосновения и параметров устройств защитного отключения

Под заказ

Производитель: Sonel

Гарантия: 36 мес.

Межповерочный интервал: 12 мес.

Цена с НДС:0 тг.

Оставить заявку

Назначение измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

Технические характеристики MRP-201

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение параметров устройств защитного отключения (УЗО)

Номинальное напряжение работы U_n: 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 180…270 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.
Контроль правильности подключения PE проводника с помощью электрода прикосновения.

Измерение времени отключения t_A УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа и с малой задержкой	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)^*
	1 I_Δn	0..300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

^*- для I_Δn=10 мА и 0,5 I_Δnосновная погрешность (2% t_A+ 3 е.м.р.)

Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*I_Δn	0..15% U_B

Измерение тока отключения I_Aдля синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения макс. 7510 мс.

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	1,5..20,0 мA	0,1 мA	0,15 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	4,5..42,0 мA	0,1 мA	0,15 × I_Δn..1,4 × I_Δn	±10 % I_Δn
100 мA	15..140 мA	1 мA
300 мA	45..420 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения макс. 14710 мс.

Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	6..60 мA	1 мA
100 мA	20..200 мA
300 мA	60..600 мA

Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения макс. 4500 мс

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
Температура хранения	-20…+70°C
Температура рабочая	-10…+50°C
Количество измерений (для аккумуляторов)	>6000 (2 измерения / минуту)
Память результатов измерения	990 ячеек, 10000 результатов
Интерфейс	радиоканал OR-1 (USB)

Комплект поставки MRP-201

№	Наименование	Количество
1.	Измеритель MRP-201	1
2.	Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1
3.	Беспроводной интерфейс OR-1 (USB)	1
4.	Зажим «Крокодил» изолированный жёлтый K02	1
5.	Зонд острый с разъемом «банан» голубой	1
6.	Зонд острый с разъемом «банан» красный	1
7.	Крепеж «Свободные руки»	1
8.	Провод измерительный 1,2 м с разъемами «банан» голубой	1
9.	Провод измерительный 1,2 м с разъемами «банан» желтый	1
10.	Провод измерительный 1,2 м с разъемами «банан» красный	1
11.	Ремень для переноски прибора	1
12.	Футляр М6	1
