ИКВ-01 Комплекс безразборного контроля высоковольтных выключателей

Под заказ

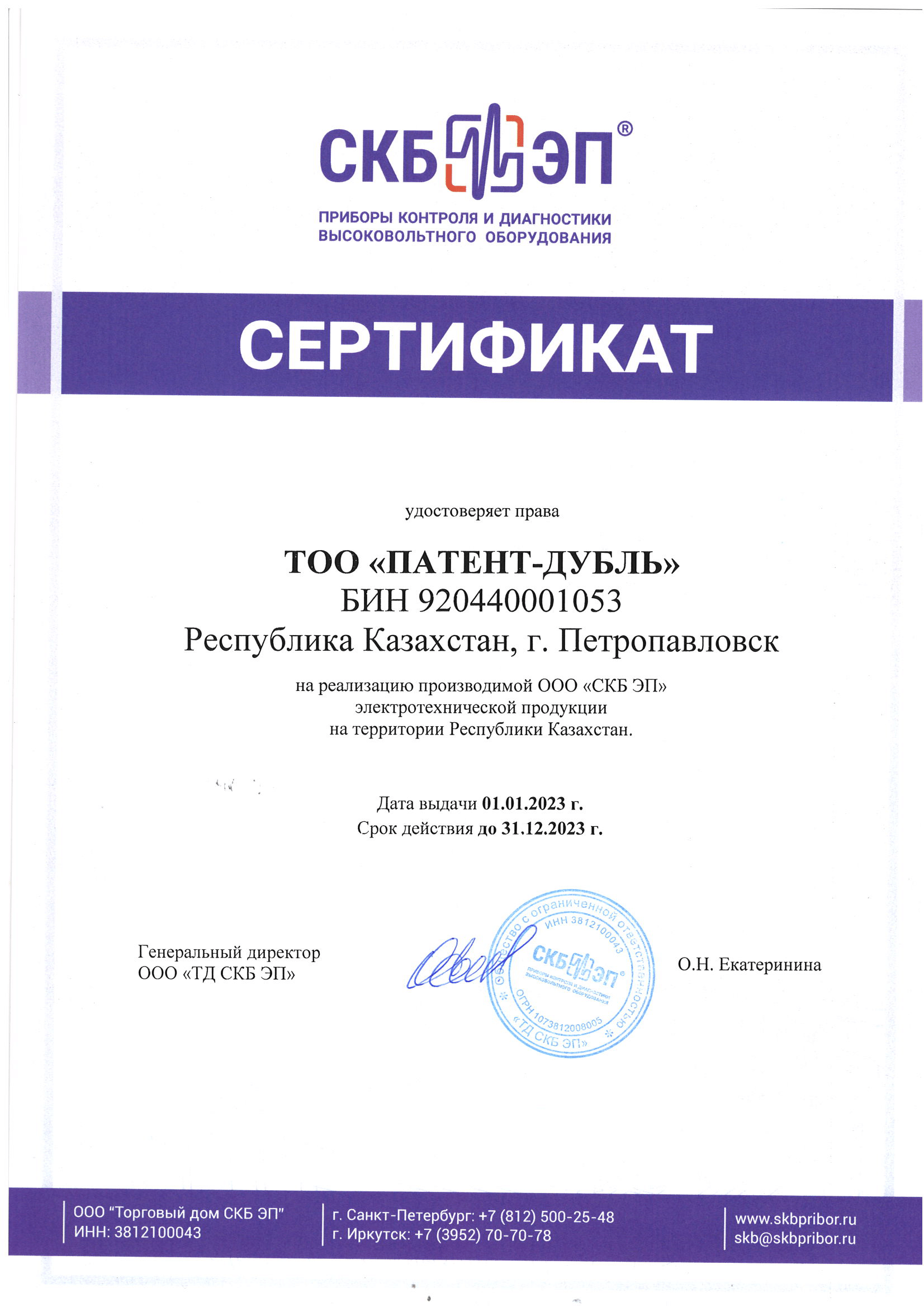

Гарантия: 13 мес. Гарантия на ИКВ-01 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
Цена по запросу

Комплекс ИКВ-01 предназначен для безразборного контроля всех типов высоковольтных выключателей (воздушных, элегазовых, вакуумных, масляных) на все классы напряжений от 10 до 1050 кВ.

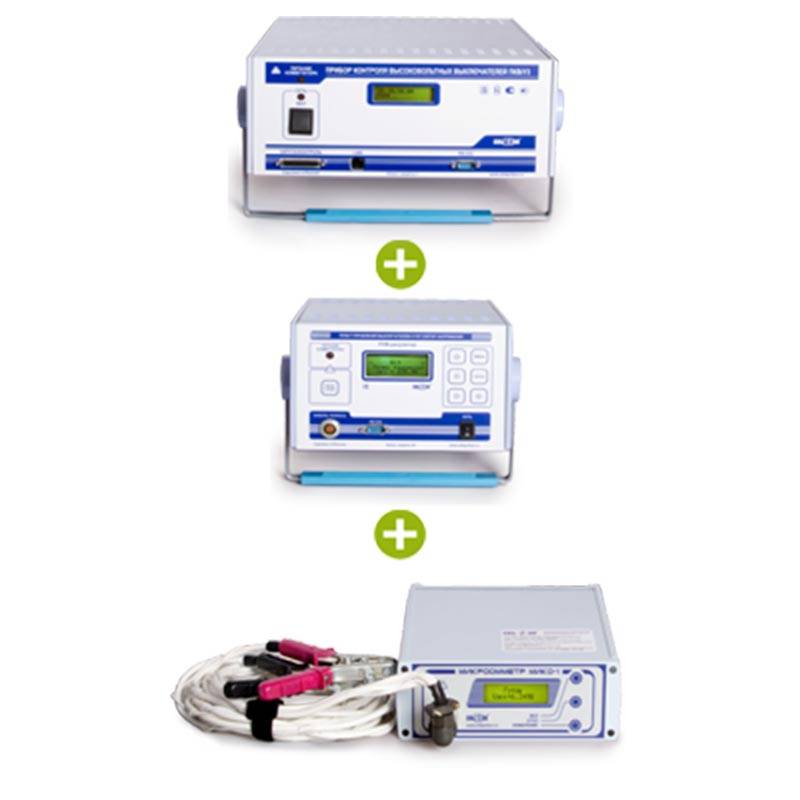

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

  • универсальный прибор ПКВ/У3.0;
  • пульт для испытаний при пониженном напряжении ПУВ-регулятор;
  • микроомметр МИКО-1.

Комплекс позволяет проводит:

  • проверку технического состояния выключателей советского, российского и зарубежного производства;
  • контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
  • контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
  • измерения токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;

  • проверка работоспособности в простых операциях "В" и "О";
  • проверка работоспособности в сложных циклах;
  • испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
  • испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;

  • измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики

Технические характеристики прибора ПКВ/У3.0:

Параметр Значения
Диапазон измерения временных характеристик, с 0,001-8
Погрешность измерения временных характеристик, мс ±0,1...±0,3
Диапазон измерения скорости, м/с 0,02-20
Погрешность измерения скорости, % ±2%
Диапазон измерения хода, мм 0,5-900
Погрешность измерения хода:
- датчиком ДП12, мм
- датчиком ДП21, мм

±1
±0,2
Максимальный выходной ток коммутатора, А 35
Входное напряжение коммутатора и напряжение питания измерительного блока,
- для постоянного тока, В
- для переменного тока, В

100-350
100-242
Температурный диапазон эксплуатации, ºC -15...+40
Габариты измерительного блока, мм 300х140х400
Масса измерительного блока, не более, кг 10


Технические характеристики прибора МИКО-1:


Параметр Значения
Диапазон измеряемых сопротивлений Rх, мкОм                             0 ÷ 20000
Предел допускаемой абсолютной основной погрешности измерения, мкОм                ±(1+0,01*Rх), Rх - измеренное                                    значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами         не превышает одной десятой предела                                основной погрешности
Время установления рабочего режима                           не более 4 с
Время измерения                           не более 9 с
Потребляемая мощность в режиме заряда аккумулятора                           не более 20 Вт
Емкости аккумулятора                    не менее 100 замеров
Рабочий ток через измеряемое сопротивление                                до 50А
Температурный диапазон эксплуатации, ºС                               -15 ÷ +40
Габариты измерительного блока (длина*ширина*высота), мм                               210*235*75
Масса измерительного блока, кг                                      3,6

Технические характеристики прибора ПУВ-Регулятор:


Параметр Значения
 Число каналов управления выключателем (О и В)             2
 Диапазон входного напряжения, В       90 ÷ 300
 Дискретность задания выходного напряжения, В             1
 Диапазон регулирования напряжение, Uном       0,2 ÷ 0,95
 Выходной ток, A              35
 Максимальная коммутируемая мощность, ВА <          12000
 Погрешность измерения входного и выходного напряжений, %              ≤1
 Пределы задания длительности импульсов включения\отключения, с         0÷1,99
 Пределы задания длительности паузы Тп, с        0÷99,99
 Масса измерительного блока, кг              6




Рекомендованная комплектация комплекса ИКВ-01

 Наименование  Примечание  Рекомен- дованная комплектац ия (шт.)
Измерительный блок ПКВ/У3.0 СКБ021.00.00.000  В стандартной комплектации: прибор (ПКВ/У3.0 или ПКВ/У3.1) и сопроводительная документация, Датчики линейного (ДП12) и углового перемещения (ДП21), стержень измерительный, кабель сетевой, кабель LAN, кабель входного напряжения коммутатора, кабель местного пуска, кабель дистанционного пуска, кабель датчика, кабель полюсов- 4канала (А,В,С, D), кабель измерения напряжения шунта, кабель реостатного датчика (2шт.), кабель полюсов (на 20 каналов), провод заземления, для ПКВ/У3.0 – кабель на 10 реостатных датчиков, кабель RS-232, комплект крепежных приспособлений для ВВ российского производства, укладочный комплект    1
Измерительный блок ПКВ/У3.1 СКБ021.00.00.000-01      -
Комплект для крепления датчика ДП21  для зарубежных высоковольтных выключателей (Siemens, ABB, Areva и др.)  1
Стержень измерительный СКБ012.03.00.000-01  Для датчика линейных перемещений ДП12. (в станд. компл. 700 мм.) Длина 550 мм  -
Стержень измерительный СКБ012.03.00.000  Для датчика линейных перемещений ДП12. (в станд. компл. 700 мм.) Длина1000 мм.  -
Стержень измерительный СКБ012.03.00.000  Для датчика линейных перемещений ДП12. (в станд. компл. 700 мм.) Длина1000 мм.  -
Дополнительные датчики ДП12  В стандартной комплектации ДП12 (1 шт.) и ДП21 (1 шт.). Доукомплектация ПКВ/У3.0 позволяет проверять параметры хода и скорости выключателя одновременно по трем фазам    2
Дополнительные датчики ДП21  2
Комплект инструмента и принадлежностей к ДП12 и ДП21 (ПКВ/У3.0)  Крепежные приспособления и кабели для датчиков  2
Реостатный датчик линейных перемещений ДП 32.2  Для измерения линейных перемещений хода в диапазоне 25 мм. вакуумных выключателей. Обязательная комплектация фиксатором №49 и площадкой №2  -
Фиксатор №49 СКБ 010.33.00.000  Для фиксации положения датчика ДП32.2 за подвижный контакт дугогасительной камеры диаметром до 25 мм  -
Площадка №2 СКБ 010.11.00.000  Для фиксации положения датчика ДП32.2 за изоляционный каркас полюса вакуумного выключателя типа ВВТЭ-М-10  -
Переходник к кабелю питания с выпрямителем до 32А.С вилкой. Длина 2м СКБ010.25.00.000  Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС      -
Длина 5м СКБ010.25.00.000-01  1
Длина 10м СКБ010.25.00.000-02  -
Кабель измерения напряжения каналов «Вход1» («Вход2») СКБ021.28.00.000  Для измерения напряжений 0÷12В или -6÷+6В. Оканчивается - под винт М5. Резиновая изоляция. Длина 2,5 м  1
Токовые клещи. Длина 2,5м СКБ021.31.00.000  Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Ток до 600А. Длина кабеля 2,5 м  1
Кабель RS-232  Для подключения прибора к компьютерной сети или ПК. Длина 1,5 м.  1
Скоба №20 СКБ010.17.00.000  Устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные  -
Насадка №12 СКБ 009.11.00.000  Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные  -
Кронштейн №22 СКБ 010.14.00.000  Установка на ось главного подвижного контакта выключателя. На него крепится датчик ДП21. Для выключателей типа ВЭ, ВЭС  -
Клеммник для ВК-10 СКБ010.26.00.000  удобство подключения прибора к выключателю типа ВК-10  -
Клеммник СКБ010.27.00.000  удобство совместного подключения прибора и пульта управления приводом ПУВ (см. ниже). Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам  -
Пульт управления выключателем ПУВ-регулятор  Для управления приводом выключателя (простые операции и сложные циклы) и испытаний при пониженном напряжении с определением мин. напряжения срабатывания  1
Прибор МИКО-1 СКБ018.00.00.000  В стандартной комплектации: сопроводительная документация, кабель измерительный с раздельными токовыми и потенциальными проводами (К01), кабель сетевой для заряда аккумулятора в приборе, доп. принадлежности, укладочный комплект  1
Кабель измерительный К02 СКБ018.13.00.000  Кабель измерительный с игольчатыми подпружиненными контактами. Применяется при контроле сопротивления сборных и присоединительных шин. Длина 0,8 + 1,8м  1
Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01  Для подключения к шпильке ввода к кабелю К01.    2
Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01  2
Ноутбук  Контроль и работа с результатами измерений, полученных, с помощью прибора ПКВ/У3.0 или ПКВ/У3.1  1
Поверка ПКВ/У3.0  Поверка приборов группы ПКВ осуществляется только в г. Иркутске    1
Поверка ПКВ/У3.1  -
Поверка МИКО-1    1
Анализ графиков приборов ПКВ (5 обращений)  Подробнее на сайте компании  -
Расширенная гарантия на прибор ПКВ/У3.0  Дополнительно 1 год (общая гарантия составит 25 месяцев        -
Расширенная гарантия на прибор ПКВ/У3.1  -
Расширенная гарантия на прибор МИКО-1  -
Расширенная гарантия на прибор ПУВ-регулятор  -
Обучение персонала работе с приборами  Семинар на базе Клиента с выездом специалиста СКБ. Подробнее на сайте компании в разделе «обучение»  -
