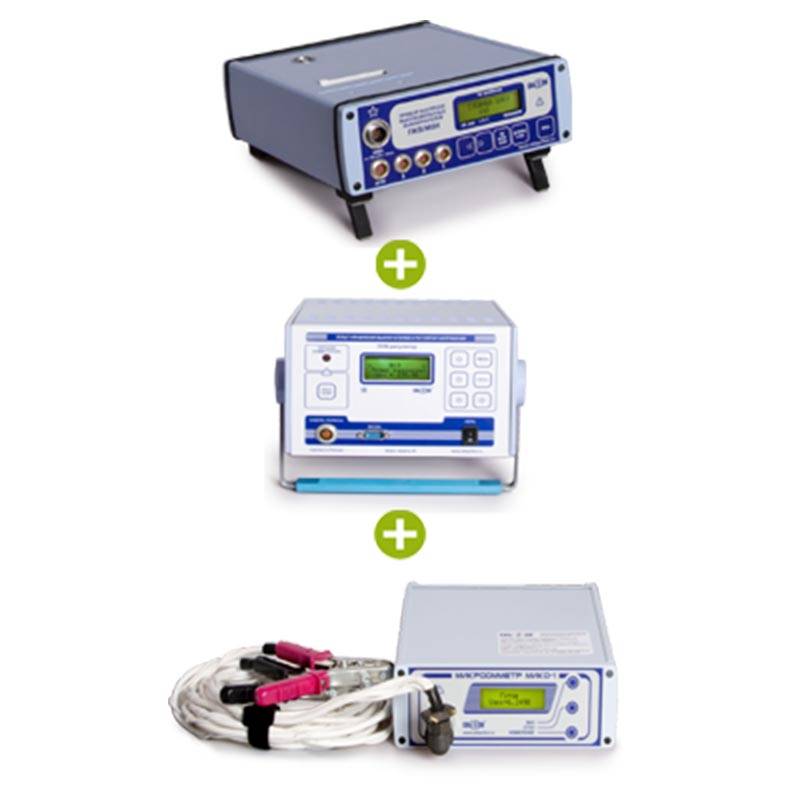

ПКВ/У3.1 - прибор контроля высоковольтных выключателей

ПКВ/У3.1 - прибор контроля высоковольтных выключателей
Цена по запросу
Реестр РК
до 25.04.2021г.
Поверка
включена в стоимость
Гарантия
13 мес. Гарантия на ПКВ/У3.1 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
Производитель
СКБ ЭП
Межповерочный интервал
36 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Проверка технического состояния масляных, вакуумных, элегазовых и воздушных выключателей на все классы напряжения от 10кв до 500кв

  • Контроль параметров скорости и хода масляных, вакуумных, элегазовых и воздушных выключателей имеющих до 20-ти разрывов на полюс;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
  • Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
  • Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 35 А, как для приводов постоянного, так и переменного тока;
  • Широкие возможности программного обеспечения.

Диагностика отечественных и зарубежных выключателей

Прибор ПКВ/У3.1 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Если на высоковольтном оборудовании не предусмотрено крепление для датчика линейных перемещений, воспользуйтесь угловым. Прибор автоматически проведет перерасчет показаний датчика углового перемещения в ход контактов.

Большие диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля всех существующих выключателей

Большие диапазоны измерения по времени (до 8,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей. Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
При этом существует множество нюансов при проведении измерений, так если временные  характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.
Поэтому, если в рекламе прибора указывается возможность контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, то значит, речь идет только о контроле временных характеристик.
Совместно с прибором ПКВ/У3.1 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации. Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении.

Высокая точность измерений

Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в других приборах - аналогах ПКВ/У3.1 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9мм.

Оперативные и наглядные результаты диагностики
ПКВ/У3.1 – это измерительный "мозг", который выполняет все расчеты. Для представления результатов диагностики к прибору необходим персональный компьютер типа ноутбук (ПК) со специализированным программным обеспечением, которое позволяет:

  • Вести базу данных результатов измерений;
  • Управлять прибором от компьютера;
  • Хранить шаблоны измерений;
  • Выводить результаты измерений в табличном и графическом виде;
  • Автоматически вычислять параметры выключателей;
  • Автоматически накладывать графики движения фаз выключателя;
  • Составлять отчеты (протокола) измерений;
  • Выводить данные диагностики на печать.

Автоматические расчеты технических характеристик высоковольтных выключателей

Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

  •  зависимости скорости от времени и от хода;
  • зависимости токов и напряжений электромагнитов от времени и хода;
  • диаграммы процессов замыкания-размыкания контактов.

Автоматическое наложение графиков движения траверс фаз выключателя даёт возможность совершенно точно распознать такие серьезные неисправности, как люфты механизмов полюсов. Это особенно важно для выключателей с одним приводом на три фазы. Такую неисправность невозможно заметить, оперируя лишь числовыми данными. Состояние направляющей системы тоже невозможно оценить, не имея перед глазами графиков процессов перемещения подвижных частей. Кроме того по числовым данным сложно определить, какой узел является причиной затягивания времени отключения, например. График зависимости скорости от времени процесса отключения в этом случае тоже  даёт исчерпывающую информацию, т.к. на нём чётко можно разделить время работы самого привода от времени работы механизмов самого выключателя.

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/У3.1 оборудован силовым коммутатором для управления приводами коммутационных аппаратов на токах электромагнитов до 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции включения (В) или отключения (О), так и сложные циклы "О-В", "В-О", "О-В-О".
По заказу прибор ПКВ/У3.1 может дополнительно может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Прибор ПКВ/У3 представлен в двух модификациях

Одна из особенностей ПКВ/У3 заключается в том, что прибор выпускается в двух модификациях, отличающихся количеством каналов датчиков перемещения (1 или 3) и количеством каналов контроля резистивных датчиков (2 или 12): ПКВ/У3.1 и ПКВ/У3.0, соответственно.
При этом, ПКВ/У3.1 позволяет контролировать все типы воздушных выключателей, но исключает марки ВО-750, ВО-1150, ВНВ-1150, что предусмотрено в другой версии прибора.

HTML

Основные технические характеристики прибора ПКВ/У3:

Параметр Значение
Количество дискретных каналов контроля контактов выключателя, шт. 20
Диапазон измерения и регистрации временных интервалов, с 0,0004 ÷ 8
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Количество каналов инкрементных датчиков перемещения, шт. 1 (для датчиков ДП12 или ДП21)
Диапазон измерения линейных перемещений датчиком ДП12, мм 0,5 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм 0,5
Пределы основной абсолютной погрешности измерений перемещения датчиком ДП12, мм ±1
Диапазон измерения угловых перемещений датчиком ДП21, град. 0,09 ÷ 360
Дискретность измерения угловых перемещений датчиком ДП21, град. 0,09
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм ±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерений скорости датчиком, м/с 0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % ±2
Максимальный коммутируемый ток (действительное значение), А 35
Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения тока (амплитудное значение), А 58 ± 8
Диапазон измерений тока (амплитудное значение), А ±50
Диапазон измеряемых напряжений канала напряжения коммутатора (амплитудное значение), В ±350
Диапазон измерений напряжения каналом измерения напряжения шунта (амплитудное значение), мВ ±75
Диапазон измерений напряжения каналами "Вход 1" и "Вход 2", В 0 ÷ 12 (униполярный режим), ±6 (биполярный режим)
Диапазон измерений сопротивления каналами "Вход 1" и "Вход 2", Ом 0 ÷ 2400 Ом; (выходной ток 4 мА); 0 ÷ 160 Ом (выходной ток 60 мА)
Потребляемая мощность не превышает, Вт 60
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -15 ÷ +40
Масса измерительного блока не более, кг 10
Габаритные размеры, мм 300х140х400
Гарантия на прибор 36 месяцев с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3

HTML

Стандартная комплектация


Наименование, Индекс Применение Фотография
Измерительный блок ПКВ/У3.1
СКБ021.00.00.000-01
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
Датчик линейного перемещения ДП12
СКБ012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
Стержень измерительный с футляром
СКБ012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
Датчик углового перемещения ДП21
СКБ009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
Кабель датчика
СКБ014.25.00.000
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. Длина 12м.
Кабель полюсов с соединителем.
Полюс A, B, C, D
СКБ021.29.00.000
СКБ010.05.00.000/-01/-02/-06
Для подключения к полюсам высоковольтного выключателя.Оканчивается наконечниками типа "крокодил". Изоляция кабеля - силикон. Зев Ø 30 мм. Длина 11 м.
Кабель дистанционного пуска
СКБ021.26.00.000
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
Кабель местного пуска
СКБ022.07.00.000
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
Кабель входного напряжения коммутатора
СКБ022.06.00.000
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.
Кабель полюсов 20 каналов
СКБ021.23.00.000
Для подключения к контактам воздушных высоковольтных выключателей. Оканчивается наконечниками под винт М4. Длина 1,2м.
Кабель реостатного датчика (2 шт.)
СКБ021.27.00.000
Для измерения сопротивления реостатных датчиков. Оканчивается наконечниками под винт М5. Изоляция кабеля – силикон. Длина 2,5м.
Кабель измерения напряжения шунта
СКБ014.27.00.000
Для измерения напряжения пользовательского шунта при измерении больших токов. Диапазон ±75 мВ. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 5м.
Комплект крепежных приспособлений для выключателей российского производства
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).
Кабель сетевой
СКБ018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
Провод заземления
СКБ022.08.00.000
Для заземления корпуса прибора ПКВ/У3. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Кабель LAN
СКБ024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
Кабель RS-232
СКБ024.25.00.000
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.
Наконечники под винт М5
(8 шт.)
СКБ021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
Предохранители ВП2Б-1В-2А (4 шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий
СКБ121.06.02.000
Сумка для переноса прибора
СКБ121.06.00.000


Дополнительная комплектация (по заказу)

Наименование, индекс Применение Фотография
Ноутбук Прибор ПКВ/У3 - это измерительный блок, все результаты измерений выдаются на ноутбук. Кроме того, с помощью специальной программы для ПК можно управлять прибором, а также проводить анализ результатов диагностики в более наглядном виде.
Стержень измерительный с футляром
СКБ012.03.00.000/-01
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
Кабель измерения напряжения каналом "Вход 1" ("Вход 2")
СКБ021.28.00.000
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.
Реостатный датчик линейных перемещений ДП32.2
СКБ021.32.00.000
Для измерения линейных перемещений хода в диапазоне 25 мм., для вакуумных выключателей с открытым изоляционным корпусом. Комплектуется:
Фиксатором №49 - для фиксации положения датчика за подвижный контакт дугогасительной камеры диаметром до 25мм.
Площадкой №2 - для фиксации положения датчика за изоляционный каркас полюса вакуумного выключателя типа ВВТЭ-М-10.
Токовые клещи
СКБ021.31.00.000
Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Постоянный ток до 600А, переменный до 400А. Длина 2,5 м.
Клеммник для ВК-10
СКБ010.26.00.000
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления.
Клеммник
СКБ010.27.00.000
Обеспечивает удобство совместного применения и подключения ПКВ/У3.1 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
Комплект крепежных приспособлений для зарубежных элегазовых выключателей Для крепления датчика ДП21 к различным типам высоковольтных выключателей Siemens, ABB, Areva и др.
Переходник к кабелю питания
СКБ010.25.00.000/-01/-02
С выпрямителем до 32А. Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина по заказу 2м., 5м. и 10м.
Насадка №12
СКБ009.11.00.000
Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные.
Скоба №20
СКБ010.17.00.000
Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные.
Кронштейн №22
СКБ010.14.00.000
Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21.

Рекомендованное оборудование к совместному применению

Наименовение, индекс Применение Фотография
Пульт управления приводом выключателя ПУВ-50
СКБ022.00.00.000
Прибор ПКВ/У3.1 оборудован силовым коммутатором для управления приводами коммутационных аппаратов на токах электромагнитов до 35А и позволяет выполнять как простые операции включения или отключения, так и сложные циклы "О-В", "В-О", "О-В-О", если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах. Рабочий ток 50А.
ПУВ-регулятор
СКБ027.00.00.000
Прибор предназначен для проведения испытаний высоковольтных выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания. Рабочий ток 35А.
