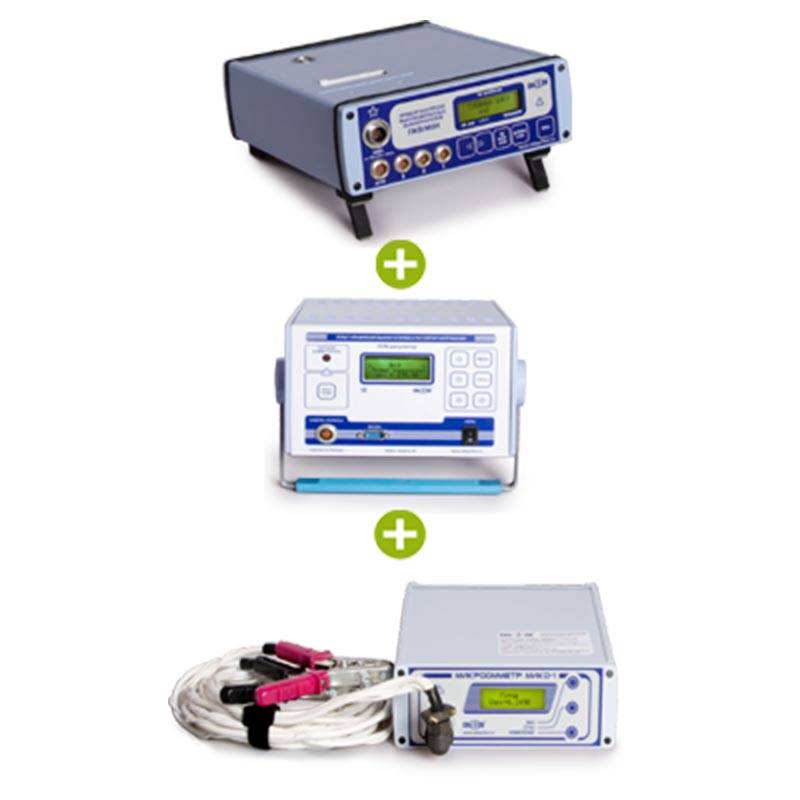

ИКВ-02 Комплекс безразборного контроля высоковольтных выключателей

Под заказ
Производитель: СКБ ЭП

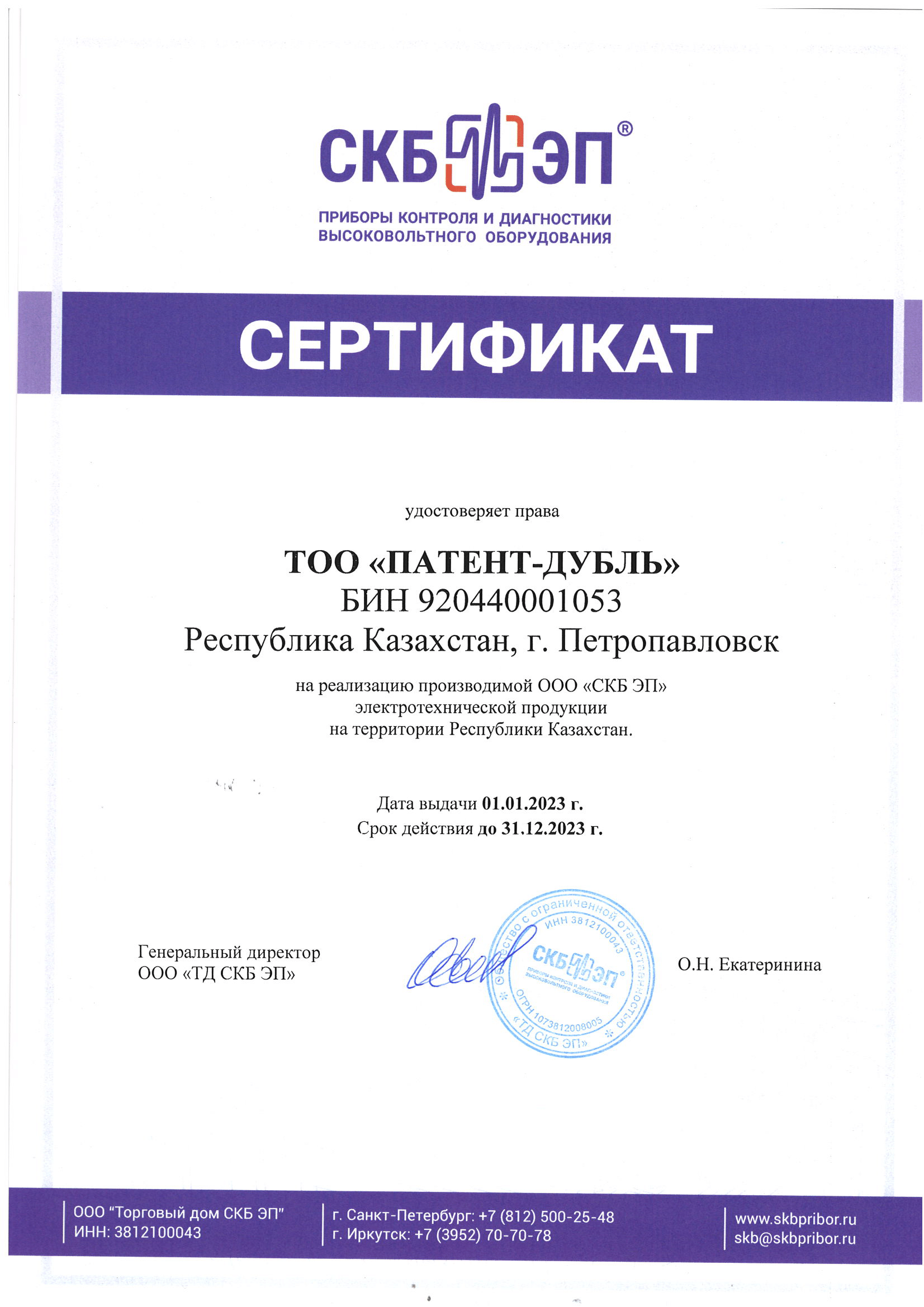

Гарантия: 13 мес. Гарантия на ИКВ-02 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
Цена по запросу

Комплекс ИКВ-02 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

  • функциональный прибор ПКВ/М6Н в стандартной комплектации;
  • пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
  • микроомметр МИКО-1.

Комплекс позволяет проводит:

  • контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
  • контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;

  • проверка работоспособности в простых операциях "В" и "О";
  • проверка работоспособности в сложных циклах;

  • измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики

Технические характеристики прибора контроля высоковольтных выключателей ПКВ/М6Н (стандартная комплектация):

Параметр Значение
Количество каналов контроля контактов выключателя, шт. 3
Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
Диапазон измерения линейных перемещений датчиком ДП12, мм
1 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм
0,5
Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм
±1
Диапазон измерения угловых перемещений датчиком ДП21, град.
0,09 ÷ 360
Дискретность измерения угловых перемещений датчиком ДП21, град.
0,09
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;}
±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерения скорости движения, м/с
0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, %
±4
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Потребляемая мощность не превышает, Вт 20
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -20 ÷ +45
Масса измерительного блока не более, кг 3
Габаритные размеры, мм 213х232х89
Межкалибровочный период, год 3
Межповерочный период, год 3

Технические характеристики прибора МИКО-1:


Параметр Значения
Диапазон измеряемых сопротивлений Rх, мкОм                             0 ÷ 20000
Предел допускаемой абсолютной основной погрешности измерения, мкОм                ±(1+0,01*Rх), Rх - измеренное                                    значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами         не превышает одной десятой предела                                основной погрешности
Время установления рабочего режима                           не более 4 с
Время измерения                           не более 9 с
Потребляемая мощность в режиме заряда аккумулятора                           не более 20 Вт
Емкости аккумулятора                    не менее 100 замеров
Рабочий ток через измеряемое сопротивление                                до 50А
Температурный диапазон эксплуатации, ºС                               -15 ÷ +40
Габариты измерительного блока (длина*ширина*высота), мм                               210*235*75
Масса измерительного блока, кг                                      3,6

Основные технические характеристики прибора ПУВ-10:

Параметр Значение
Максимальный рабочий ток (амплитудное значение), А 10
Максимальная коммутируемая пультом мощность при постоянном токе, кВт 3,0
Максимальная коммутируемая пультом мощность при переменном токе, кВт 2,2
Порог срабатывания защиты от бтоков короткого замыкания (по постоянному току), А 16 ÷ 18
Запрограммированные операции и циклы "ОТКЛ", "ВКЛ", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"
Потребляемая мощность источника питания не более, Вт 15
Степень защиты прибора IP20
Температурный диапазон эксплуатации,ºС –20 ÷ +35
Масса комплекта не более, кг 1,7
Габаритные размеры блока, мм 80х200х150
Гарантия на прибор 13 мес

Рекомендованная комплектация комплекса ИКВ-02

 Наименование  Примечание  Рекомен- дованная комплектация (шт.)
Измерительный блок ПКВ/М6Н СКБ015.00.00.000  В стандартной комплектации: прибор и сопроводительная документация, Датчики линейного (ДП12) и углового перемещения (ДП21), стержень измерительный, кабель сетевой, кабель дистанционного пуска, кабель датчика, кабель полюсов- 3канала (А,В,С), комплект крепежных приспособлений для ВВ российского производства,укладочный комплект.  1
Переходник к кабелю питания с выпрямителем до 32А.С вилкой. Длина 2м СКБ010.25.00.000  Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.      -
Длина 5м СКБ010.25.00.000-01  1
Длина 10м СКБ010.25.00.000-02  -
Скоба №20 СКБ010.17.00.000  Устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные  -
Насадка №12 СКБ 009.11.00.000  Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные  -
Кронштейн №22 СКБ 010.14.00.000  Устанавливается на ось главного подвижного контакта выключателя. На этот кронштейн затем крепится датчик ДП21. Для выключателей типа ВЭ, ВЭС  -
Клеммник для ВК-10 СКБ010.26.00.000  удобство подключения прибора к выключателю типа ВК-10  -
Клеммник СКБ010.27.00.000  удобство совместного подключения прибора и пульта управления приводом ПУВ (см. ниже). Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам  1
Пульт управления выключателем ПУВ-10  Для управления приводом выключателя (простые операции и сложные циклы).  1
Прибор МИКО-1 СКБ018.00.00.000  В стандартной комплектации: сопроводительная документация, кабель измерительный с раздельными токовыми и потенциальными проводами (К01), кабель сетевой для заряда аккумулятора в приборе, доп. принадлежности, укладочный комплект  1
Кабель измерительный К02 СКБ018.13.00.000  Кабель измерительный с игольчатыми подпружиненными контактами. Применяется при контроле сопротивления сборных и присоединительных шин. Длина 0,8 + 1,8м  1
Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01  Для подключения к шпильке ввода к кабелю К01    2
Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01  2
Поверка прибора ПКВ/М6Н  Поверка приборов группы ПКВ осуществляется только в г.Иркутске  1
Поверка МИКО-1  -  1
Анализ графиков приборов ПКВ (5 обращений)  Подробнее на сайте компании  -
Расширенная гарантия на ПКВ/М6Н  Дополнительно 1 год (общая гарантия составит 25 месяцев)      -
Расширенная гарантия на ПУВ-10  -
Расширенная гарантия на МИКО-1  -
Обучение персонала работе с приборами  Семинар на базе Клиента с выездом специалиста СКБ  -
