ИКВ-03 Комплекс безразборного контроля высоковольтных выключателей

ИКВ-03 Комплекс безразборного контроля высоковольтных выключателей

Гарантия
13 мес. Гарантия на ИКВ-03 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
  • Описание
  • Характеристики
  • Комплектация

Комплекс ИКВ-03 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

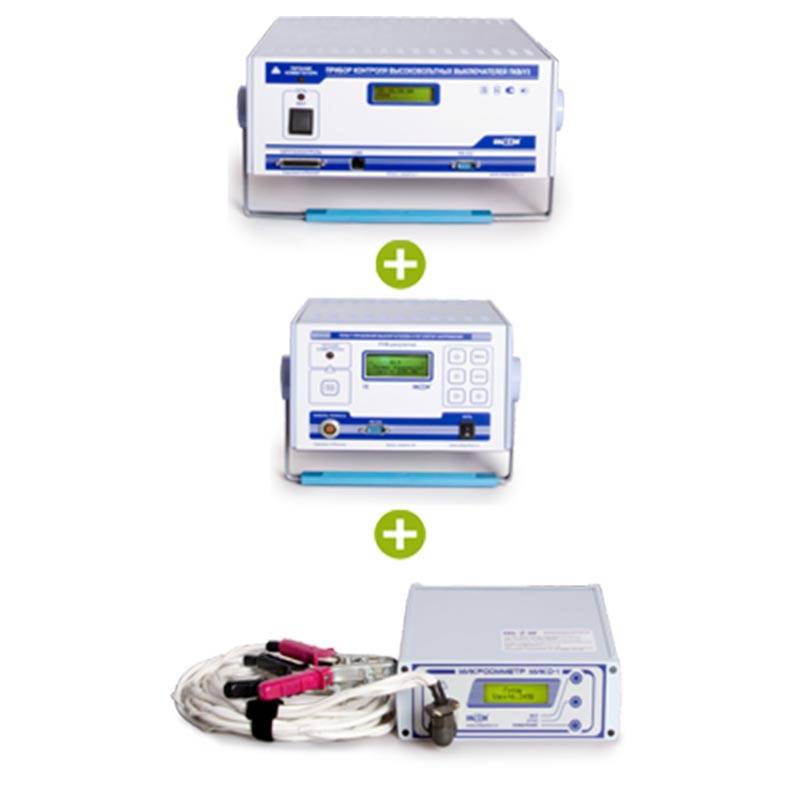

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

  • функциональный прибор ПКВ/М6Н в стандартной комплектации;
  • пульт для испытаний при пониженном напряжении ПУВ-регулятор;
  • микроомметр МИКО-1.

Комплекс позволяет проводит:

  • контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
  • контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;

  • проверка работоспособности в простых операциях "В" и "О";
  • проверка работоспособности в сложных циклах;
  • испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
  • испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
  • измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики

ПКВ/М6Н в стандартной комплектации

                                                       Характеристики               Значение
 Диапазон измерения и регистрации интервалов времени, с  0,002 ÷ 5,2
 Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс  [0,1+0,0001*tx],
tx- измеренный
интервал времени
 Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур  не более 0,1 от основной погрешности
 Диапазон измерения скорости движения, м/с  0,002 ÷ 20
 Потребляемая мощность не превышает, Вт  20
 Температурный диапазон эксплуатации,ºС  20 ÷ +45
 Габариты измерительного блока (длина*ширина*высота), мм  213*232*89
 Масса измерительного блока, кг  2,8
 Межкалибровочный период  3 года
 Межповерочный период  1 год

МИКО-1

 Диапазон измеряемых сопротивлений Rх, мкОм  0 ÷ 20000
 Предел допускаемой абсолютной основной погрешности измерения, мкОм  ±(1+0,01*Rх), Rх - измеренное значение сопротивления
 Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами  не превышает одной десятой предела основной погрешности
 Время установления рабочего режима  не более 4 с
 Время измерения  не более 9 с
 Потребляемая мощность в режиме заряда аккумулятора  не более 20 Вт
 Емкости аккумулятора  не менее 100 замеров
 Рабочий ток через измеряемое сопротивление  до 50А
 Температурный диапазон эксплуатации, ºС  -15 ÷ +40
 Габариты измерительного блока (длина*ширина*высота), мм  210*235*75
 Масса измерительного блока, кг  3,6

ПУВ-регулятор

 Число каналов управления выключателем (О и В)  2
 Диапазон входного напряжения, В  90 ÷ 300
 Дискретность задания выходного напряжения, В  1
 Диапазон регулирования напряжение, Uном  0,2 ÷ 0,95
 Выходной ток, A  35
 Максимальная коммутируемая мощность, ВА <  12000
 Погрешность измерения входного и выходного напряжений, %  ≤1
 Пределы задания длительности импульсов включения\отключения, с  0÷1,99
 Пределы задания длительности паузы Тп, с.  0÷99,99
 Габариты измерительного блока (длина* ширина*высота), мм.  275*217*138
 Масса измерительного блока, кг  6

Рекомендованная комплектация комплекса ИКВ-03

 Наименование  Примечание  Рекомен- дованная комплектация (шт.)
 Измерительный блок ПКВ/М6Н СКБ015.00.00.000  В стандартной комплектации: прибор и сопроводительная документация, Датчики линейного (ДП12) и углового перемещения (ДП21), стержень измерительный, кабель сетевой, кабель дистанционного пуска, кабель датчика, кабель полюсов- 3канала (А,В,С), комплект крепежных приспособлений для ВВ российского производства,укладочный комплект  1
 Переходник к кабелю питания с выпрямителем до 32А.С вилкой. Длина 2м СКБ010.25.00.000  Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.      -
 Длина 5м СКБ010.25.00.000-01  1
 Длина 10м СКБ010.25.00.000-02  -
 Скоба №20 СКБ010.17.00.000  Устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные  -
 Насадка №12 СКБ 009.11.00.000  Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные  -
 Кронштейн №22 СКБ 010.14.00.000  Устанавливается на ось главного подвижного контакта выключателя. На этот кронштейн затем крепится датчик ДП21. Для выключателей типа ВЭ, ВЭС  -
 Клеммник для ВК-10 СКБ010.26.00.000  удобство подключения прибора к выключателю типа ВК-10  -
 Клеммник СКБ010.27.00.000  удобство совместного подключения прибора и пульта управления приводом ПУВ (см. ниже). Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.  -
 Пульт управления выключателем ПУВ-регулятор  Для управления приводом выключателя (простые операции и сложные циклы) и испытаний при пониженном напряжении с определением мин. напряжения срабатывания  1
 Прибор МИКО-1 СКБ018.00.00.000  В стандартной комплектации: сопроводительная документация, кабель измерительный с раздельными токовыми и потенциальными проводами (К01), кабель сетевой для заряда аккумулятора в приборе, доп. принадлежности, укладочный комплект  1
 Кабель измерительный К02 СКБ018.13.00.000  Кабель измерительный с игольчатыми подпружиненными контактами. Применяется при контроле сопротивления сборных и присоединительных шин. Длина 0,8 + 1,8м  1
 Потенциальный пружинный контакт СКБ023.21.00.000 (черный)  Для подключения к шпильке ввода к кабелю К01.    1
 СКБ023.21.00.000-01 (красный)  1
 Потенциальный штыревой контакт СКБ023.22.00.000 (черный)  Для подключения к шпильке ввода к кабелю К01.    1
 СКБ023.22.00.000-01 (красный)  1
 Поверка прибора ПКВ/М6Н    1
 Поверка МИКО-1  -  1
 Анализ графиков приборов ПКВ (5 обращений)  Подробнее на сайте компании  -
 Расширенная гарантия на ПКВ/М6Н  Дополнительно 1 год (общая гарантия составит 25 месяцев      -
 Расширенная гарантия на ПУВ- регулятор  -
 Расширенная гарантия на МИКО-1  -
 Обучение персонала работе с приборами  Семинар на базе Клиента с выездом специалиста СКБ  -
