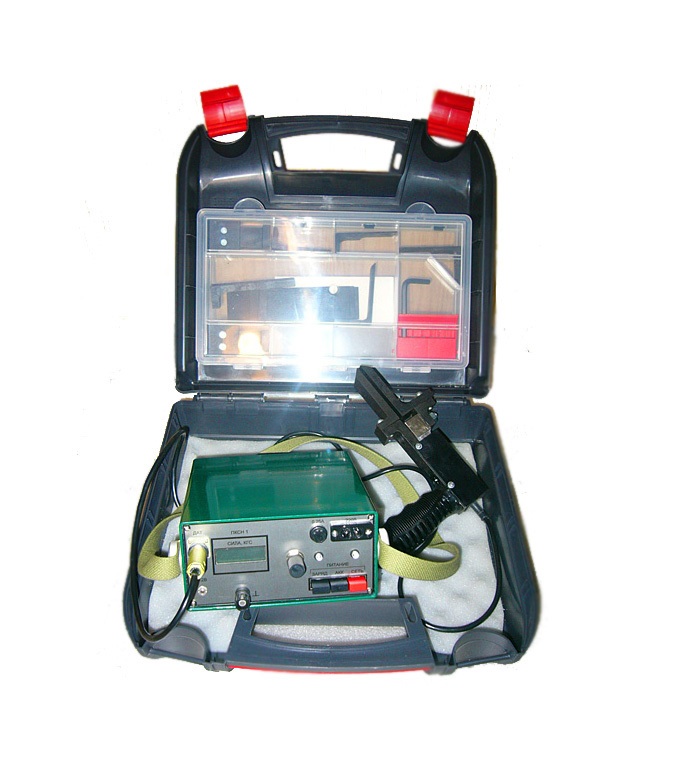

ПКСН-1 - прибор контроля усилия нажатия
Надежность эксплуатации разъединителей 10 - 750 кВ и ячеек КРУ 6-10 кВ в значительной степени определяется состоянием ламельных контактов, которое в свою очередь определяется силой нажатия в них.
Указанная сила - это наиболее сильно влияющий фактор на искрообразование в контактах при их работе под нагрузкой и при коммутациях.
Ослабление силы нажатия ламельных контактов может привести к искрообразованию даже при отсутствии смещений и перекосов ламелей.
Профилактический контроль силы нажатия ламельных контактов является одним из наиболее важных путей повышения надежности их службы.
Этот контроль усилия нажатия в ламельных контактах разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ осуществлялся до настоящего времени косвенным способом.
При использовании такого способа производится контроль усилия вытяжения (силы трения) подвижного шаблона, соответствующего геометрическим размерам, типу материала и покрытия подвижного контакта из неподвижных контактов с помощью механического динамометра. Затем производится пересчет силы трения с учетом коэффициента трения в силу нажатия в ламельных контактах.
Данный способ имеет неустранимые методические недостатки:
- существенные погрешности пересчета из-за изменения коэффициента трения в ламельных контактах (зависит от большого числа причин, учесть которые для практического использования не представляется возможным - особенно характерно для условий эксплуатации);
- истирание шаблона и его покрытий при проведении операций контроля, ведущее к изменению силы трения;
- невозможность точного отсчета показаний динамометра при вытягивании шаблона из неподвижных контактов (когда после приложения вытягивающего усилия движение шаблона происходит рывками) и т.п.
Указанные недостатки не позволяют достоверно осуществить контроль силы нажатия в ламельных контактах, что существенным образом влияет на надежность и долговечность оборудования.
Для устранения указанных недостатков целесообразно использовать способ непосредственной оценки силы нажатия в ламельных контактах.
Прибор ПКСН-1 обеспечивает контроль силы нажатия в отдельной паре ламелей контактов врубного типа (контакт электрической цепи, образующийся введением плоской контакт-детали между двумя пружинящими контакт-деталями) отключенных разъединителей 10 - 750 кВ и ячеек КРУ 6 - 10 кВ.
Прибор ПКСН-1 состоит из контрольного щупа, блока измерения и соединительных кабелей. Контрольный щуп выполнен на основе тензорезисторного датчика. Блок измерения служит для обработки сигнала, поступающего с контрольного щупа, и цифровой индикации значения силы нормального контактного нажатия. Контроль и регулировку силы нажатия с помощью прибора может выполнять один человек.
Прибор ПКСН-1 осуществляет преобразование и обработку сигнала силоизмерительного датчика, его обработку и индикацию без отображения информации на цифровом табло силы.
Прибор ПКСН-1 выполнен переносным, пригодным к эксплуатации в условиях открытых распредустройств.
При проектировании прибора были предусмотрены меры по обеспечению помехоустойчивости схемы прибора в условиях электромагнитных полей, присущих энергетическим объектам.
Основные технические характеристики прибора ПКСН-1:
| Наименование параметра, размерность | Значение параметра |
| Диапазон контролируемых усилий нажатия, кГс | от 0 до 100 |
| Основная относительная погрешность, % | 1,5 |
| Дискретность контроля усилий нажатия, кГс | 1,0 |
| Вид представляемой информации о контролируемом усилии | цифровой |
|
Напряжение питания, В - от встроенного источника постоянного тока - от сети переменного тока 50 Гц |
12,6В 220±22В; 50Гц |
| Время непрерывной работы от аккумулятора до его перезарядки, час (не менее) | 16 |
| Рабочий диапазон температуры окружающего воздуха, °С | от 0 до + 40 |
| Рабочий диапазон относительной влажности воздуха при температуре 25°С, % | до 98 |
| Масса щупа ЩК | не более 2 кг |
| Масса блока БИ | не более 3 кг |
Комплект сменных частей и диапазон регулировок контрольного щупа прибора ПКСН-1 позволяют производить контроль нормального нажатия контактов большинства находящихся в эксплуатации типов разъединителей наружной и внутренней установки серий РГ, РД(3), РНД(З), ЗРО, РВ(3) и др.
Для удобства пользования прибором ПКСН-1 в руководстве по его эксплуатации приведены нормативные значения нормальных контактных нажатий ламельных контактов наиболее распространенных типов разъединителей и ячеек КРУ.
