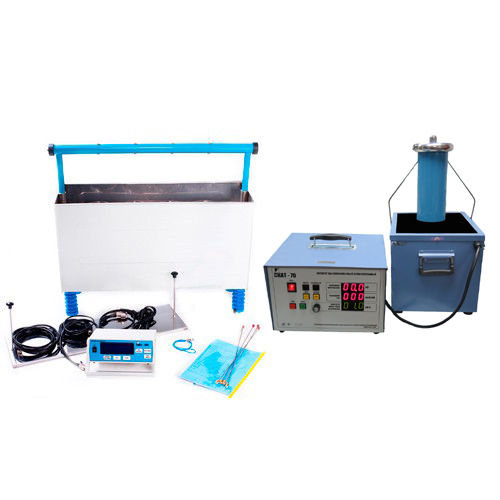

Назначение СКАТ-70П:
Условия эксплуатации приставки измерительной «СКАТ-70П»
-
для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках
-
для использования совместно с аппаратом высоковольтным испытательным СКАТ-Т50 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.
-
температура окружающего воздуха от +10 до +40C
-
относительная влажность воздуха до 80% при температуре +25C.
|
Технические характеристики аппарата СКАТ-70П:
|
Параметр
|
Значение
|
|
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения
|
0,30…50,00 кВ
|
|
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную
|
0,30…20,00 кВ
|
|
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале
|
0,30…10,00 мА
|
|
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более
|
±[1,0 + 0,04] % + 1 ед. мл. разряда
|
|
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более
|
±[1,0 + 0,04] % + 1 ед. мл. разряда
|
|
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более
|
0,1%
|
|
Количество каналов измерения силы тока
|
4
|
|
Количество диапазонов испытательного напряжения
|
2
|
|
Время испытания
|
от 1 мин. до 8 мин. с шагом 1 мин
|
|
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны
|
не более 22 кВ
|
|
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя
|
52 кВ
|
|
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более
|
12 мА.
|
|
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более
|
36 мА
|
|
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее
|
2,5 м
|
|
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее
|
2,5 м
|
|
Степень защиты блока измерительного
|
IP22
|
|
Режим работы
|
круглосуточный
|
|
Электропитание
|
от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
|
|
Потребляемая мощность, не более
|
15 ВА
|
|
Габаритные размеры блока измерительного
|
285 х 95 х 220 мм
|
|
Габаритные размеры внешнего делителя
|
690 х 310 х 310 мм
|
|
Габаритные размеры ванны испытательной
|
820 х 800 х 280 мм
|
|
Масса блока измерительного
|
3 ± 0,3 кг
|
|
Масса внешнего высоковольтного делителя
|
2,5 ± 0,3 кг
|
|
Масса ванны испытательной
|
15 ± 0,5 кг
|
|
Комплект поставки СКАТ-70П:
|
№
|
Наименование
|
Количество
|
|
1.
|
Блок измерительный
|
1
|
|
2.
|
Ванна испытательная
|
1
|
|
3.
|
Соединительный кабель ванны измерительной
|
1
|
|
4.
|
Межблочный соединительный кабель со СКАТ-70
|
1
|
|
5.
|
Кабель сетевой
|
1
|
|
6.
|
Вставка плавкая ВП-2Б-1.0А
|
1
|
|
7.
|
Паспорт
|
1
|
|
Дополнительная комплектация СКАТ-70П:
|
№
|
Наименование
|
Цена
|
|
1.
|
ЛАТР 3 кВт
|
По запросу
|
|
2.
|
Межблочный соединительный кабель ЛАТРа
|
По запросу
|
|
3.
|
СКАТ-70 - аппарат высоковольтный испытательный
|
По запросу
|
|
4.
|
СКАТ-Т50 - блок высоковольтный на 50 кВ
|
По запросу
|
|
5.
|
Соединительный кабель делителя
|
По запросу
|
