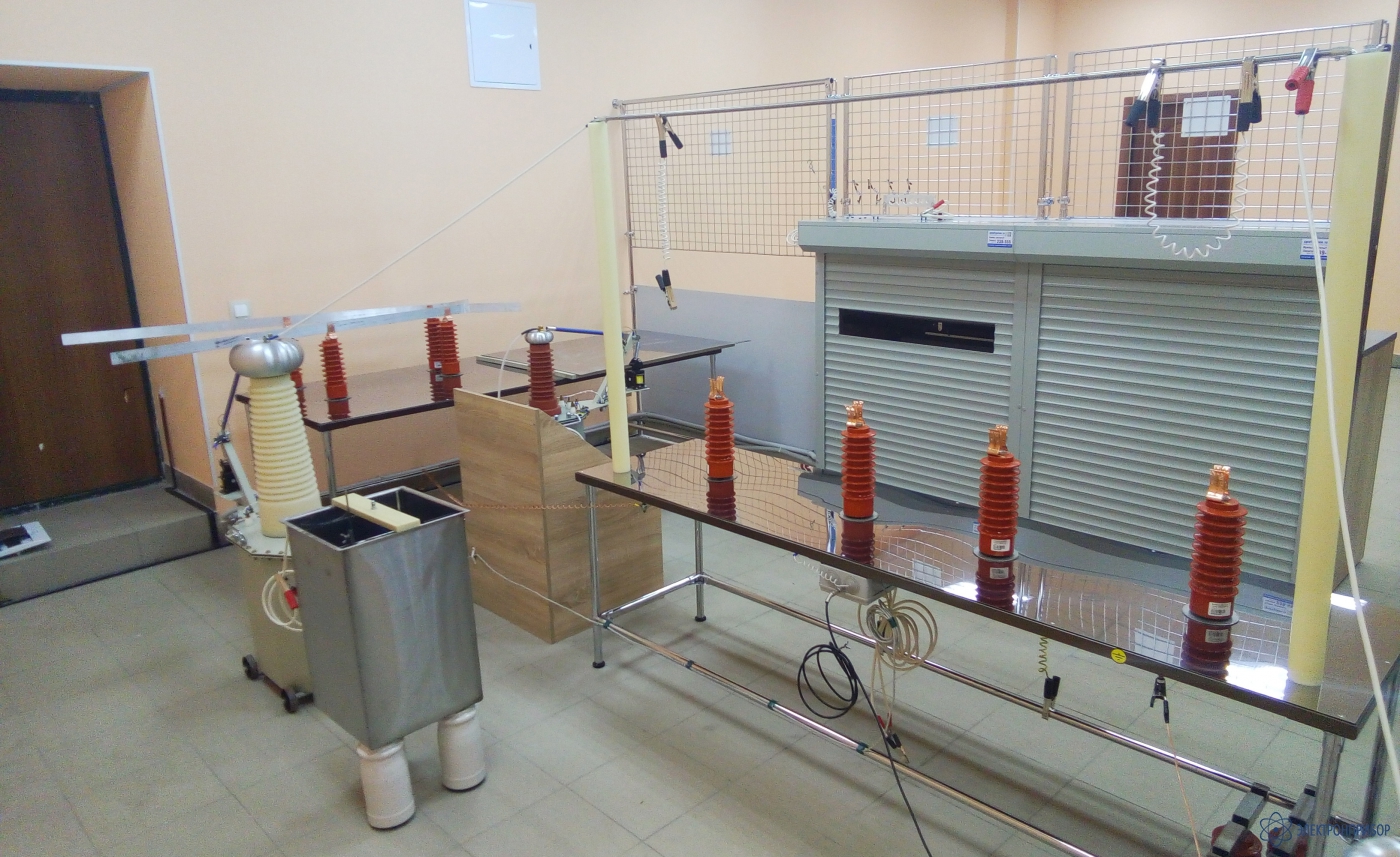

ЛЭИС-100 — лаборатория для испытания защитных средств и электрооборудования
Описание лаборатории для испытания защитных средств и электрооборудования ЛЭИС-100:
- Высоковольтная испытательная стационарная лаборатория для испытания защитных средств и электрооборудования удовлетворяет требованиям РД 34.45-51.300-97 ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ; ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ. (Утверждена приказом Минэнерго России от 30 июня 2003 г. N 261) и СДА-34 ТРЕБОВАНИЯМ К ИСПЫТАТЕЛЬНЫМ ЛАБОРАТОРИЯМ ПОДСИСТЕМЫ БЕЗОПАСНОСТИ В ЭНЕРГЕТИКЕ.
- Высоковольтная испытательная стационарная лаборатория для испытания защитных средств и электрооборудования удовлетворяет требованиям ГОСТ и другим нормативно-техническим требованиям и имеет сертификат соответствия за № 0302917.
- Все средства измерения, входящие в состав лаборатории, зарегистрированны в Государственном реестре средств измерения.
- Питание лаборатории осуществляется от сети переменного тока 380В частотой 50 Гц, максимальный потребляемый ток (без дополнительных стендов) 10А;
- Время непрерывной работы каждого вида испытаний не нормируется;
- Регуляторы напряжения обеспечивают плавное регулирование;
- Диапазоны действующего испытательного напряжения: 4-100 кВ
- Лаборатория поставляется со звуковой и световой сигнализациями и всеми необходимыми электрическими и механическими блокировками, запрещающими подачу напряжения при:
- Открытой двери высоковольтного отделения;
- Включенном заземляющем ноже;
- Выведенном из нулевого положения регуляторе напряжения;
- Измерительные приборы и органы управления располагаются таким образом, чтобы обеспечить удобное управление и наблюдение за ходом испытаний;
- Конструкция лаборатории разрабатывается и изготавливается после согласования планировки в соответствии с нормами , обеспечивающими безопасную эксплуатацию лаборатории и с учетом требований Заказчика;
- Все органы управления и контроля имеют надписи с указанием назначения.
- Внешний вид лаборатории, органы управления и контроля соответствуют современным требованиям технической эстетики . Электромагнитные экраны, входящие в состав лаборатории обеспечивают безопасный уровень электромагнитного поля промышленной частоты в рабочей зоне оператора.
- По требованию Заказчика лаборатория может дополнительно комплектоваться приборами контроля климата (температура, влажность и давление воздуха) , концентрации озона, уровня электромагнитного поля промышленной частоты .
Состав лаборатории:
Высоковольтная испытательная лаборатория состоит из стендов, которые взаимосвязаны при проведении определенных видов испытаний.
В состав лаборатории ЛЭИС-100 входят следующие стенды:
- Стенд № 1 «Ввода питания»
- Стенд № 2 «Испытание защитных средств из диэлектрической резины и инструмента»
- Стенд № 3 «Испытание на напряжение зажигания указателей напряжения»
- Стенд № 4 «Испытание изолирующих штанг»
- Стенд № 5 «Сушка защитных средств».
Модификации лаборатории ЛЭИС-100К дополнительно комплектуются стендом обработки и оформления результатов испытаний.
Назначение стенда: предназначен для регистрации , обработки и хранения результатов испытаний.
Управление испытательным напряжением производится как в автоматическом так и в ручном режиме на стендах №1-№3 без использования персонального компьютера.
Состав стенда :
- Персональный компьютер (Ноутбук).
- Лазерный принтер.
- Компьютерный стол.
При необходимости лаборатория также дополнительно комплектуется следующими стендами, (при заказе обозначаются дополнительными буквами в марке лаборатории):
- Стендом испытания автоматических выключателей (обозначение при заказе ЛЭИС-100А);
- Стендом испытания трансформаторного масла (обозначение при заказе ЛЭИС-100М);
- Стендом испытания по постоянному току (обозначение при заказе ЛЭИС-100П);
- Стендом испытания силовых трансформаторов (обозначение при заказе ЛЭИС-100Т);
- Стендом других испытаний электрооборудования (совместимых с лабораторией) по желанию заказчика (обозначение при заказе ЛЭИС-100З);
Дополнительные стенды, указанные выше, могут поставляться с лабораторией в любом сочетании. В этом случае в марке лаборатории указываются все буквы обозначающие стенды.
Технические характеристики лаборатории для испытания защитных средств и электрооборудования ЛЭИС:
Параметр | ЛЭИС-100 | |||
Испытание изолирующих штанг | ||||
Диапазон испытательных напряжений промышленной частоты | 4 - 100 кВ | |||
Погрешность измерения напряжений, промышленной частоты, не более | 3 % | |||
Ток срабатывания защиты по низкой стороне, не более | 3 А | |||
Подъем напряжения: |
-автоматический -ручной |
|||
Снятие напряжения: |
-автоматическое; -ручное |
|||
Ввод питания | ||||
Напряжение питания лаборатории | 380 ± 20В | |||
Потребляемый ток лаборатории, не более | 10 А | |||
Частота питающей сети | 50 ± 1 Гц | |||
Блокировка входных дверей | электромеханическая | |||
Испытание защитных средств из диэлектрической резины и инструмента | ||||
Диапазон испытательных напряжений промышленной частоты | 1…15 кВ | |||
Диапазон измеряемых токов утечки, не менее | 0,1…10 мА | |||
Погрешность измерения тока, не более | 3% | |||
Погрешность измерения напряжения, не более | 3% | |||
Подъем напряжения: |
автоматический -ручной |
|||
Снятие напряжения: |
-автоматическое; -ручное |
|||
Заливка воды в диэлектрические изделия | полуавтоматическая | |||
Ток срабатывания защиты по низкой стороне, не более | 3,0 А | |||
Ток срабатывания защиты по высокой стороне, не более, | 30мА | |||
Количество одновременно испытываемых изделий (перчатки), шт. | 4 | |||
Производительность испытаний, перчаток/час, не менее, шт. | 40 | |||
Испытание указателей напряжения | ||||
Диапазоны испытательных напряжений промышленной частоты |
10…200В 0.1…3кВ |
|||
Погрешность измерения напряжения, не более | 3% | |||
Диапазон измеряемых токов утечки, не менее | 0.1…10 мА | |||
Погрешность измерения тока, не более | 3 % | |||
Ток срабатывания защиты по низкой стороне, не более | 1А | |||
Сушка защитных средств» | ||||
Одновременная сушка диэлектрических перчаток | 21 шт. | |||
Одновременная сушка бот | 4 шт. | |||
Время сушки, не более | 0,5 ч. |
Комплект поставки ЛЭИС-100
№ | Наименование | ЛЭИС-100 |
1 | Трансформатор 100 кВ | 1 |
2 | Трансформатор 50 кВ | - |
3 | Трансформатор 15 кВ | 1 |
4 | Трансформатор 3 кВ | 1 |
5 | Трансформаторы понижающие 220/18/10В (Комплект) | 1 |
6 | Регулятор напряжения однофазный | 1 |
7 | Приборы щитовые цифровые (Комплект) | 1 |
8 | Блок коммутации цепей и автоматизации управления испытаниями | 1 |
9 | Заземляющие ножи и электромагнитные блокировки (Комплект) | 1 |
10 | Ванна из нержавеющей стали для одновременного испытания 4-х штук перчаток из диэлектрической резины или 2-х штук бот | 1 |
11 | Система заполнения водой перчаток и подъема каретки | 1 |
12 | Стол для установки изолирующих штанг, указателей напряжения | 1 |
13 | Дверь входная в высоковольтный отсек размером 2,1х0,8 м | 1 |
14 | Персональный компьютер (Ноутбук) | - |
15 | Лазерный принтер | - |
16 | Компьютерный стол | - |
