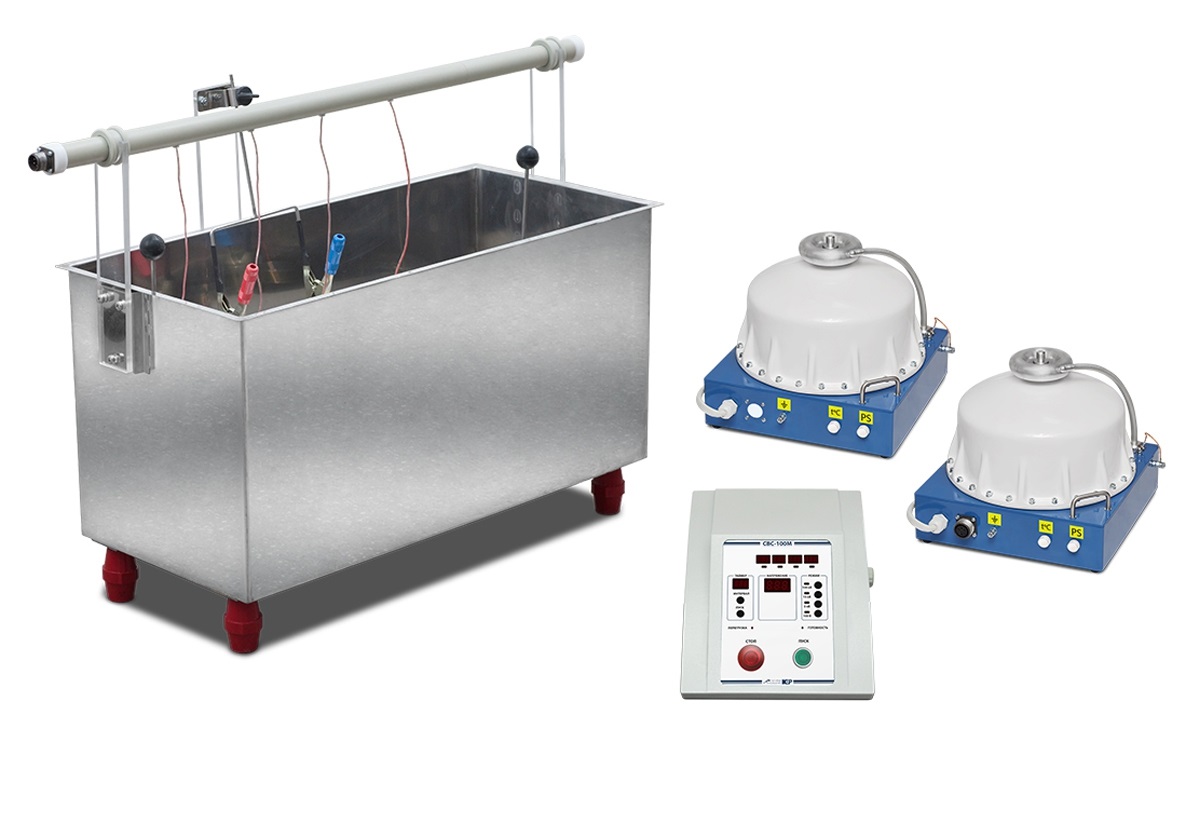

СВС-100м - стенд испытательный высоковольтный стационарный
Назначение стенда СВС-100м:
Стенд СВС-100м предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
-
резиновых диэлектрических перчаток
резиновых диэлектрических бот и галош
слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды приведены ниже.
Условия эксплуатации стенда СВС-100м:
-
Температура окружающего воздуха, ˚С: от + 5 до + 40
Относительная влажность воздуха при температуре + 25 ˚С, %, не более: 80
Атмосферное давление, мм рт. ст.: от 630 до 800.
Технические характеристики СВС-100М:
Параметры СВС-100М:
Параметр | Значение |
Напряжение питающей сети однофазного переменного тока, В | 220±22 |
Частота питающей сети, Гц | 50±2 |
Наибольшая потребляемая мощность, кВА, не более | 2 |
Количество источников высокого переменного напряжения | 2 |
Наибольшее выходное напряжение, кВ | 100 |
Наибольший выходной ток, мА | 50 |
Площадь, занимаемая стендом (рекомендуемая), м2 | 2х2 |
Габаритные размеры, мм | 350х315х625 |
Масса, кг, не более | 100 |
Средний срок службы, лет | 10 |
Параметры испытательной ванны:
Параметр | Значение |
Количество испытательных электродов, шт. | 4 |
Габаритные размеры, мм | 800х280х630 |
Масса в сухом состоянии, кг, не более | 10 |
Параметры киловольтметра:
Параметр | Значение |
Пределы измерения напряжения переменного тока, кВ | 0,1; 3; 15; 50; 100 |
Приведенная погрешность измерения, %, не более | 3 |
Параметры измерителя переменного тока:
Параметр | Значение |
Пределы измерения, мА | 1; 10; 100 |
Приведенная погрешность измерения, %, не более | 3 |
Комплект поставки СВС-100м
Наименование | Количество |
Блок управления | 1 |
Испытательная ванна | 1 |
Блок высоковольтный БВИ-50М-1 | 1 |
Блок высоковольтный БВИ-50М-2 | 1 |
Кабель сетевого питания, 1,8 м | 1 |
Кабель измерительных сигналов, 3 м | 1 |
Кабель подключения БВИ-50М, 3 м | 1 |
Кабель высоковольтный, 3 м | 2 |
Кабель высоковольтный, 1,5 м | 1 |
Провод заземления, 4 м | 3 |
Вставка плавкая ВП2 –1 | 2 |
Руководство по эксплуатации | 1 |
