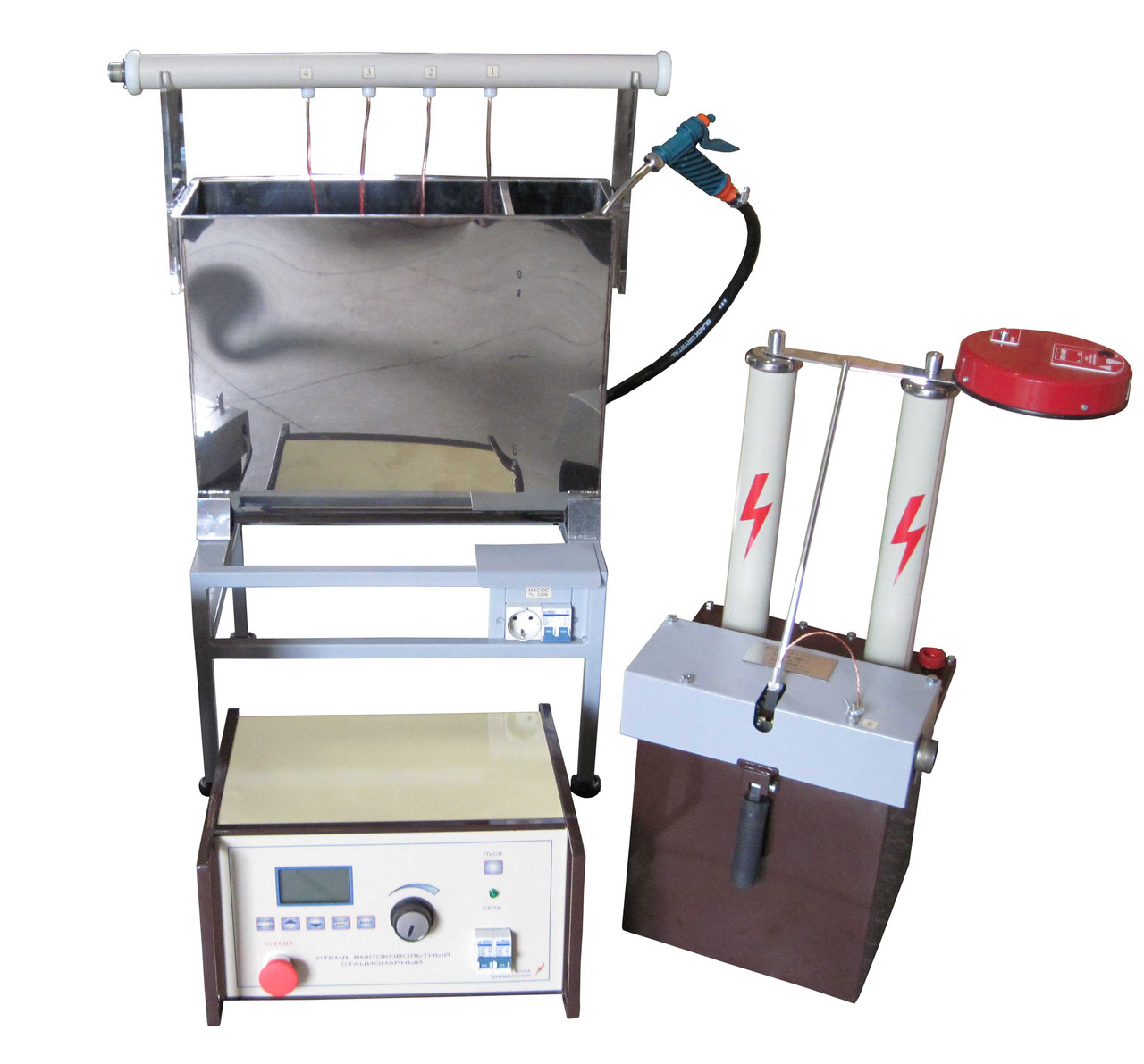

СВС-100Ц - cтенд высоковольтный стационарный
Назначение стенда СВС-50Ц:
Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.
Стенд СВС-50Ц позволяет проводить испытания:
- Резиновых диэлектрических перчаток
- Резиновых диэлектрических бот и галош
- Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.).
Оборудование cтенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).
Условия эксплуатации стенда СВС-50Ц:
- Температура окружающего воздуха, ˚С: от 10 до 35
- Относительная влажность воздуха при температуре +25 ˚С, %, не более: 80
- Атмосферное давление, мм рт. ст. от: 630 до 800.
Технические характеристики стенда СВС-50Ц:
| Параметр | Значения |
| Напряжение питающей сети переменного тока, В | 220±10% |
| Частота питающей сети, Гц | 50±1 |
| Максимальное напряжение испытательной ванны, кВ (50 Гц) | 15 |
| Максимальное напряжение внешнего источника высокого напряжения, кВ | 50 (100 - от двух источников) |
| Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В, % | ±3 |
| Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ, % | ±3 |
| Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ, % | ±3 |
| Приведенная погрешность измерения напряжения в диапазоне от 10 до 50 кВ, % | ±3 |
| Диапазон измерения токов утечки в режиме испытательной ванны, мА | 0,3-7,5 |
| Диапазон измерения токов утечки в режиме БВИ-50, мА | 0,3-10,0 |
| Приведенная погрешность измерения токов, % | ±3 |
| Количество мест для проведения испытания | 4 |
| Потребляемая мощность блока управления, Вт, не более | 20 |
| Потребляемая мощность стенда, кВт, не более | 0,9 |
| Масса источника высокого напряжения БВИ-50, кг, не более | 35 |
| Габаритные размеры блока управления, мм | 316х187х132 |
| Габаритные размеры испытательной ванны, мм | 700х795х865 |
| Габаритные размеры внешнего источника высокого напряжения БВИ-50, мм | 346х280х658 |
| Средний срок службы, лет | 10 |
Комплект поставки СВС-50Ц
1. Блок высоковольтный БВИ-50 - 2шт.
2. Блок управления СВС-50Ц - 1шт.
3. Испытательная ванна - 1шт.
4. Кабель питания - 2шт.
5. Кабель подключения БВИ-50 - 2шт.
6. Кабель связи с испытательной ванной - 1шт.
7. Контактная цепь для подключения инструмента - 4шт.
8. Провод высоковольтный - 1шт.
9. Провод заземления - 2шт.
10. Руководство по эксплуатации - 1шт.
11. Свидетельство об аттестации - 1шт.
