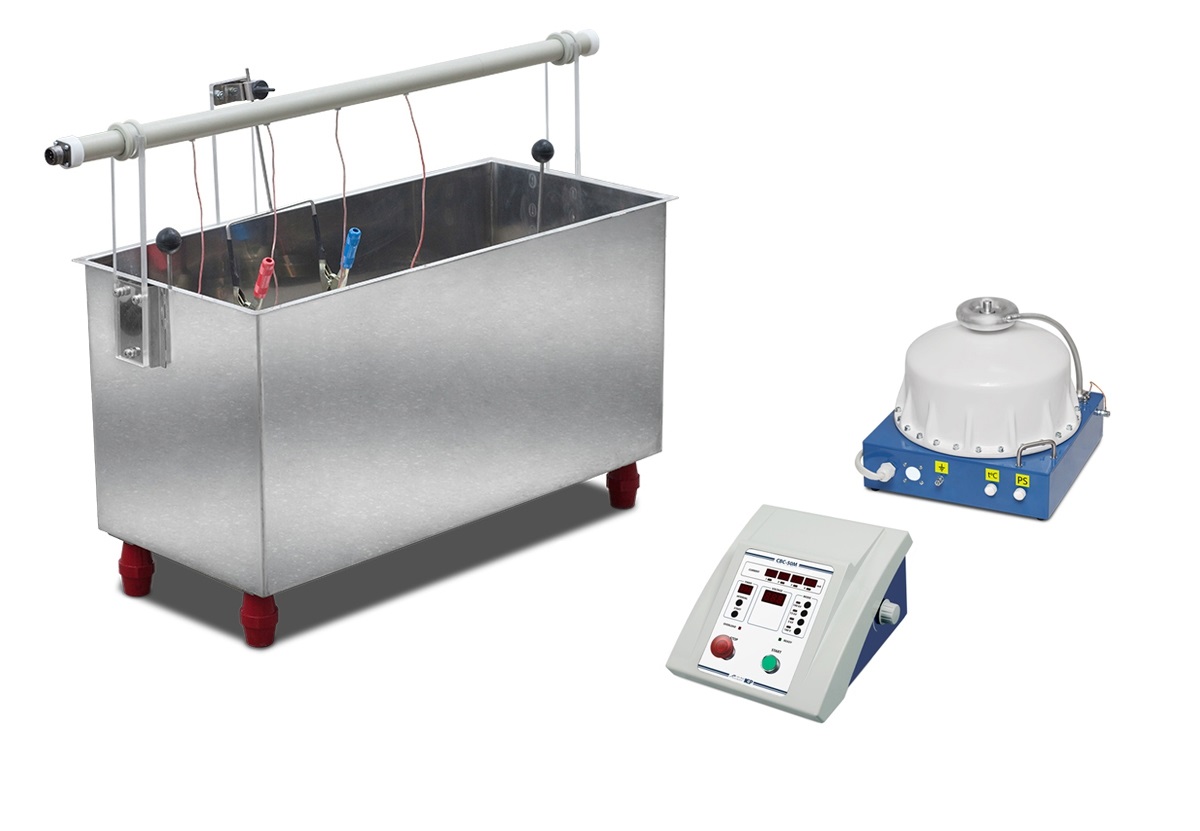

СВС-50м - стенд испытательный высоковольтный стационарный
Назначение стенда СВС-50м:
Стенд СВС-50м предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
- резиновых диэлектрических перчаток
- резиновых диэлектрических бот и галош
- слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды приведены ниже.
Условия эксплуатации стенда СВС-50м:
- Температура окружающего воздуха, ˚С: от + 5 до + 40
- Относительная влажность воздуха при температуре + 25 ˚С, %, не более: 80
- Атмосферное давление, мм рт. ст.: от 630 до 800.
Технические характеристики стенда СВС-50м:
| Режим работы | 100 В | 3 кВ | 15 кВ | 50 кВ |
| Действующее значение максимального испытательного напряжения, кВ | 0,1 | 3 | 15 | 50 |
| Приведенная погрешность измерения напряжения, % | ±3 | ±3 | ±3 | ±3 |
| Количество мест для проведения испытания | 1 | 4 | 4 | 1 |
| Максимальный измеряемый ток утечки, мА | не измеряется | 7,6 | 7,6 | 10 |
| Приведенная погрешность измерения тока, % | - | ±3 | ±3 | ±3 |
- Напряжение питающей сети переменного тока: 220 ± 10% В;
- Частота питающей сети: 50 ± 1 Гц;
- Потребляемая мощность, не более: 0,7 кВт
- Масса блока управления, не более: 13,3 кг;
- Масса испытательной ванны, не более: 10 кг;
- Масса блока высоковольтного БВИ-50М, не более: 36,5 кг;
- Габаритные размеры блока управления: 160х190х100 мм;
- Габаритные размеры испытательной ванны: 800х280х630 мм;
- Габаритные размеры источника высокого напряжения БВИ-50М: 346х280х658 мм;
- Средний срок службы: 10 лет.
Комплект поставки СВС-50м:
1. Блок высоковольтный БВИ-50М - 1 шт.
2. Блок управления - 1 шт.
3. Вставка плавкая ВП2 –1 - 2 шт.
4. Испытательная ванна - 1 шт.
5. Кабель высоковольтный, 1,5 м - 1 шт.
6. Кабель высоковольтный, 3 м - 1 шт.
7. Кабель измерительных сигналов 3 м - 1 шт.
8. Кабель подключения БВИ-50М, 3 м - 1 шт.
9. Кабель сетевого питания 1,8 м - 1 шт.
10. Провод заземления, 4 м - 2 шт.
11. Руководство по эксплуатации - 1 шт.
