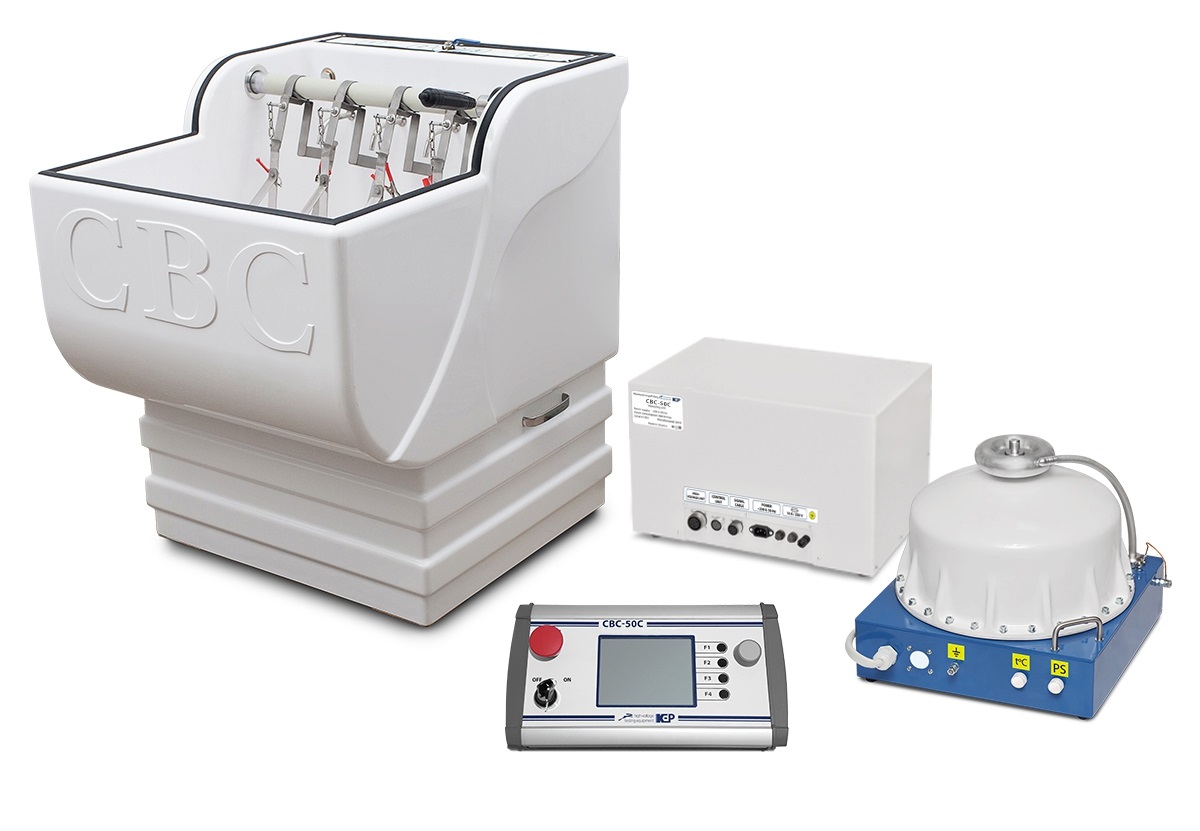

СВС-50Ц - cтенд высоковольтный стационарный

Под заказ
Цена по запросу

Назначение стенда СВС-50Ц:



Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.



Стенд СВС-50Ц позволяет проводить испытания:

  • Резиновых диэлектрических перчаток
  • Резиновых диэлектрических бот и галош
  • Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.).

Оборудование cтенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).



Условия эксплуатации стенда СВС-50Ц:

  • Температура окружающего воздуха, ˚С: от 10 до 35
  • Относительная влажность воздуха при температуре +25 ˚С, %, не более: 80
  • Атмосферное давление, мм рт. ст. от: 630 до 800.



Технические характеристики стенда СВС-50Ц:



Параметр Значения
Напряжение питающей сети переменного тока, В 220±10%
Частота питающей сети, Гц 50±1
Максимальное напряжение испытательной ванны, кВ (50 Гц) 15
Максимальное напряжение внешнего источника высокого напряжения, кВ 50
Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В, % ±3
Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ, % ±3
Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ, % ±3
Приведенная погрешность измерения напряжения в диапазоне от 10 до 50 кВ, % ±3
Диапазон измерения токов утечки в режиме испытательной ванны, мА 0,3-7,5
Диапазон измерения токов утечки в режиме БВИ-50, мА 0,3-10,0
Приведенная погрешность измерения токов, % ±3
Количество мест для проведения испытания 4
Потребляемая мощность блока управления, Вт, не более 20
Потребляемая мощность стенда, кВт, не более 0,9
Масса источника высокого напряжения БВИ-50, кг, не более 35
Габаритные размеры блока управления, мм 316х187х132
Габаритные размеры испытательной ванны, мм 700х795х865
Габаритные размеры внешнего источника высокого напряжения БВИ-50, мм 346х280х658
Средний срок службы, лет 10



Комплект поставки СВС-50Ц



1. Блок высоковольтный БВИ-50 - 1шт.

2. Блок управления СВС-50Ц - 1шт.

3. Испытательная ванна - 1шт.

4. Кабель питания - 2шт.

5. Кабель подключения БВИ-50 - 1шт.

6. Кабель связи с испытательной ванной - 1шт.

7. Контактная цепь для подключения инструмента - 4шт.

8. Провод высоковольтный - 1шт.

9. Провод заземления - 2шт.

10. Руководство по эксплуатации - 1шт.

11. Свидетельство об аттестации - 1шт.
