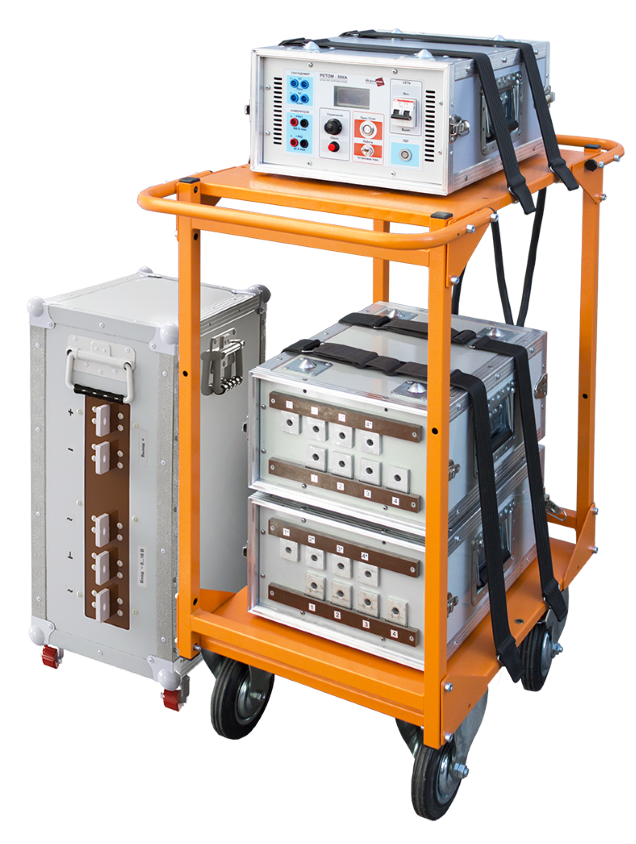

РЕТОМ-30КА — измерительный комплекс для прогрузки первичным током до 30 кА
Под заказ
Производитель:
Динамика
Гарантия:
60 мес.
Реестр РК:
до 20.07.2022г.
Межповерочный интервал:
24 мес.
Цена по запросу
Область применения
Проверка автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями с номинальными токами до 6 300 А, а также автоматических выключателей постоянного тока с номинальным током до 30 000 А.
Определение параметров:
- тока срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов КЗ;
- времени срабатывания прерывателя в селективной зоне токов КЗ;
- времени срабатывания прерывателя в зоне токов перегрузки.
Проверка измерительных трансформаторов тока
Определение параметров:
- коэффициента трансформации;
- полярности/фазировки методом переменного тока;
- характера нагрузки трансформатора тока.
Проверка устройств РЗА первичным током, позволяющая оценить целостность соединительных цепей, правильность подключения измерительных трансформаторов тока, настройки реле.
Определение параметров:
- тока срабатывания токовой защиты;
- времени срабатывания токовой защиты;
- фазировки вторичных цепей.
Основные достоинства РЕТОМ-30кА
- выходной регулируемый однофазный синусоидальный ток до 30 000 А;
- выходной регулируемый постоянный ток до 6000 А (при использовании блока РЕТ-6кА);
- выходная мощность до 55 000 ВА (8 000 ВА по постоянному току);
- выходное программно-управляемое напряжение, необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
- диапазон регулируемого времени выдачи от 20 мс до непрерывного режима;
- измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс до 9999 с;
- возможность увеличения выходного напряжения до 32 В;
- измерение внешних токов до 20 А;
- измерение внешних напряжений до 500 В;
- измерение времени срабатывания автоматического выключателя от 0,1 мс до 9999 с;
- измерение фазового угла между выдаваемым и внешним токами -180° ... +180°;
- измерение фазового угла между внешним током и внешним напряжением -180 ° ... +180°;
- возможность выдачи чистого синусоидального тока (при этом каждый пуск начинается с точки перехода через 0), что позволяет осуществлять проверки не только автоматических выключателей с электромагнитными расцепителями, реагирующим на действующее значение тока, но и с электронными и микропроцессорными расцепителями, которые реагируют на скорость нарастания и форму первичного тока;
- режим предварительного кратковременного протекания номинального тока через выключатель («Предпитание») позволяет запитать схемы управления расцепителем для некоторых моделей выключателей;
- встроенные в комплекс два амперметра и вольтметр позволяют избежать трудностей, связанных с измерением больших токов (в том числе и при малых интервалах времени) и использованием дополнительных внешних измерителей тока и напряжения, а наличие фазометра дает возможность с легкостью измерить фазовую погрешность при проверках трансформаторов;
- интуитивно понятное меню и возможность управления с помощью одного лишь регулятора-энкодера обеспечивают удобство работы с комплексом;
- все подключения в комплексе (как к питающей сети, так и между собой) осуществляются с помощью современных надежных силовых разъемов;
- передвижная разборная стойка предназначена для транспортировки комплекса вместе с аксессуарами к месту проведения испытаний;
- корпуса блоков полностью герметичны, что дает возможность пользователю транспортировать их к месту работы при любых погодных условиях;
- надежная фиксация блоков комплекса между собой и на стойке, обеспечивает безопасность при перемещении.
Технические характеристики испытательного комплекса РЕТОМ-30кА
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||
| БЛОК РЕГУЛИРОВОЧНЫЙ | |||||||
| Параметр | Значение | ||||||
| Диапазон регулирования выходного тока. % (от максимального значения) | 2 - 100 | ||||||
| Число ступеней «грубого» регулирования силы тока | 8 | ||||||
| Ступень «грубого» регулирования тока. % (от наибольшего значения), средняя величина | 11,1% | ||||||
| Число ступеней «точного» регулирования силы тока | 8 | ||||||
| Ступень «точного» регулирования тока, % (от наибольшего значения), средняя величина | 1,4% | ||||||
| Ограничение времени выдачи выходного тока | |||||||
| - диапазон изменения времени выдачи («квот») |
20 - 100 мс с шагом 20 мс 100 - 1000 мс с шагом 100 мс 1 - 10 с с шагом 1 с |
||||||
| - уставка заводская (по умолчанию), мс | 100 | ||||||
| Примечание - Значения временных интервалов квоты даны для частоты сети 50 Гц. | |||||||
|
Защита входной цепи - выключатель автоматический с тепловым и электромагнитным расцепителем (характеристика D): - номинальный ток, А |
63 | ||||||
| БЛОК ТРАНСФОРМАТОРНЫЙ | |||||||
| Параметр | Значение | ||||||
| Включение выходных обмоток |
1 обмотка |
2 послед. | 2 парал. |
4 послед. |
2 послед. 2 парал. |
4 парал. | |
| Наибольший выходной ток. А, не более | |||||||
| - в течение 1 ч | 475 | 475 | 950 | 475 | 950 | 1900 | |
| - в течение 1 мин | 1125 | 1125 | 2250 | 1125 | 2250 | 4500 | |
| - в течение 20 с | 1875 | 1875 | 3750 | 1875 | 3750 | 7500 | |
| - в течение 0.5 с | 3750 | 3750 | 7500 | 3750 | 7500 | 15000 | |
| Выходное напряжение холостого хода, В, не менее* | 4 | 8 | 4 | 16 | 8 | 4 | |
| Выходная мощность, В-A. не менее*: | |||||||
| - в течение 1 ч | 1800 | 3500 | 7100 | ||||
| - в течение 1 мин | 3800 | 7500 | 15200 | ||||
| - в течение 20 с | 5500 | 10900 | 22100 | ||||
| - в течение 0,5 с | 7100 | 13500 | 28500 | ||||
| *Примечание - Значения выходного напряжения и мощности приведены при условии напряжения сети 380В | |||||||
| СОВМЕСТНОЕ ИСПОЛЬЗОВАНИЕ ДВУХ БЛОКОВ ТРАНСФОРМАТОРНЫХ | |||||||
| Параметр | Значение | ||||||
| Включение блоков | 8 парал. |
4 парал. 2 послед. |
2 парал. 4 послед. |
8 послед. | |||
| Наибольший выходной ток, А, не более | |||||||
| - в течение 1 ч | 3800 | 1900 | 950 | 475 | |||
| - в течение 1 мин | 9000 | 4500 | 2250 | 1125 | |||
| - в течение 20 с | 15000 | 7500 | 3750 | 1875 | |||
| - в течение 0,5 с | 30000 | 15000 | 7500 | 3750 | |||
| Выходное напряжение холостого хода, В, не менее | 3,6 | 7,2 | 14,4 | 28,8 | |||
| Выходная мощность, В А, не менее: | |||||||
| - в течение 1 ч | 14200 | ||||||
| - в течение 1 мин | 30200 | ||||||
| - в течение 20 с | 43800 | ||||||
| - в течение 0,5 с | 55000 | ||||||
| ВСТРОЕННЫЙ ЦИФРОВОЙ ВОЛЬТМЕТР | |||||||
| Параметр | Значение | ||||||
| Род тока | переменный/постоянный | ||||||
| Вид измерения переменного напряжения (50 Гц) |
Среднеквадратичное значение (True RMS) |
||||||
| Диапазоны измерений напряжения, В | 0,25-2,5 | св 2,5-25 | св.25-250 | св.250-500 | |||
| Выбор пределов измерений | ручной/автоматический | ||||||
| Пределы допускаемой абсолютной основной погрешности измерения, В: | ± (0,01Х + 0,001Хк) | ||||||
| Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения | |||||||
| Входное сопротивление вольтметра, кОм, не менее | 500 | ||||||
| ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР | |||||||
| Параметр | Значение | ||||||
| Пределы измерений времени | 999,9 мс | 99,99 с | 999,9 с | 9999 с | |||
| Разрешающая способность | 0,1 мс | 0,01 с | 0,1 с | 1 с | |||
| Пределы допускаемой абсолютной погрешности измерения времени | ± 1 мс | ±0,01 с | ±0,1 с | ± 1 с | |||
| Возможность измерения временных параметров: | |||||||
| - время срабатывания | + | ||||||
| Дискретные входы: | |||||||
| - тип сигналов, которые воспринимаются дискретными входами | «сухой контакт»; потенциал до + 400 В | ||||||
|
Примечание - В формулах абсолютной погрешности приняты обозначения: Хк - конечное значение диапазона измерения; X - измеренное значение |
|||||||
| ИЗМЕРИТЕЛЬ ПЕРВИЧНОГО ТОКА (РА1) | |||||||
| Параметр | Значение | ||||||
| Род тока | переменный | ||||||
| Диапазон измерений тока. А | 300- 30000 | ||||||
| Выбор пределов измерений | ручной/автоматический | ||||||
| Пределы допускаемой приведенной основной погрешности измерения тока. % (от предела) | 1 | ||||||
| Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения | |||||||
| ИЗМЕРИТЕЛЬ ВТОРИЧНОГО ТОКА (РА2) | |||||||
| Параметр | Значение | ||||||
| Род тока | переменный | ||||||
| Диапазоны измерений тока, А | 0,2-2; св. 2-20 | ||||||
| Пределы допускаемой абсолютной основной погрешности измерения тока. А | ±(0,01Х+0,001 Хк) | ||||||
| Пределы допускаемой абсолютной основной погрешности измерения тока. А | ±(0,01Х+0,001 Хк) | ||||||
| Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения | |||||||
| ИЗМЕРИТЕЛЬ УГЛА ФАЗОВОГО СДВИГА | |||||||
| Параметр | Значение | ||||||
| Диапазон измерения | от -180 до + 180° | ||||||
| Разрешающая способность, ° | 1 | ||||||
| Пределы допускаемой абсолютной основной погрешности измерения угла фазового сдвига. ° | ± 1 | ||||||
| НОРМАЛЬНЫЕ и РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ | |||||||
| Параметр | Значение | ||||||
| НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ | |||||||
| Температура окружающего воздуха. °С | 20 ±5 | ||||||
| Относительная влажность воздуха при 25 °С, % | от 30 до 80 | ||||||
| Атмосферное давление, кПа | от 84 до 106,7 | ||||||
| Питание установки: | |||||||
| - частота однофазной сети, Гц | 50 ± 1 | ||||||
| - напряжение сети, В | 380 ± 38 | ||||||
| РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ | |||||||
| Диапазон рабочих температур, °С | от - 20 до + 50 | ||||||
| Относительная влажность воздуха при 25 °С, %. не более | 80 | ||||||
| Высота над уровнем моря, м, не более | 1000 | ||||||
| Диапазон температур хранения. °С | от - 35 до + 55 | ||||||
| Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 | ||||||
| Питание установки: | |||||||
| - частота однофазной сети, Гц | 45-65 | ||||||
| - напряжение сети. В | 380 ± 38 | ||||||
| Потребляемый ток. А, не более | 340 | ||||||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||
| Параметр | Значение | ||||||
| Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96: | |||||||
| - блоков установки | IP20 | ||||||
| - входных/выходных клемм | IP00 | ||||||
| Требования безопасности по ГОСТ Р 51350-99: | |||||||
| - класс оборудования | I | ||||||
| - изоляция | основная | ||||||
| - категория монтажа (категория перенапряжения) | CAT II | ||||||
| - степень загрязнения микросреды | 2 | ||||||
| Испытательное напряжение электрической прочности изоляции *. В: | |||||||
| - цепей сетевого питания относительно корпуса | 2200 | ||||||
| - входа «PV1» относительно цепей сетевого питания /корпуса | 2200/2200 | ||||||
| - входа «РА2» относительно цепей сетевого питания /корпуса | 2200/500 | ||||||
| - входа «PV1» относительно входа «РА2» | 2200 | ||||||
| - входов «К1», «К2» секундомера относительно цепей сетевого питания /корпуса и относительно друг друга | 2200/2200 | ||||||
| - цепей (выходов) вторичных обмоток относительно цепей сетевого питания /корпуса и относительно друг друга | 2200/500 | ||||||
| Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями установки. МОм, не менее | 20 | ||||||
| Требования по ЭМС в соответствии с ГОСТ Р 51522-99: | |||||||
| - класс оборудования | А | ||||||
| Масса установки (со стойкой и кабелями), кг | 170 | ||||||
| Масса блока регулировочного, кг, не более | 30 | ||||||
| Масса блока трансформаторного, кг, не более | 45 | ||||||
| Масса ЗИП. кг. не более | 30 | ||||||
| Габаритные размеры блока регулировочного, мм, не более | 475 х 385 х 225 | ||||||
| Габаритные размеры блока регулировочного, мм, не более | 475 х 385 х 225 | ||||||
| Габаритные размеры блока трансформаторного, мм, не более | 585 х 360 х 255 | ||||||
| Габариты установки (со стойкой) | 630 х 480 х 995 | ||||||
|
* Напряжение переменного тока, частота 50 Гц Примечание - В формулах абсолютной погрешности приняты обозначения: Хк- конечное значение предела измерения; X- измеренное значение |
|||||||
| ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ | |||||||
| Параметр | Значение | ||||||
| Средний срок службы, лет, не менее | 6 | ||||||
| Средняя наработка на отказ, ч, не менее | 10000 | ||||||
| Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч. не более | 6 | ||||||
Комплект поставки РЕТОМ-30КА
| № | Наименование | Количество |
| 1. | Блок регулировочный РЕТОМ-30КА | 1 |
| 2. | Блоки трансформаторные | 2 |
| 3. | Стойка приборная передвижная СПП-30кА | 1 |
| 4. | Пульт дистанционного управления | 1 |
| 5. | Сумка для устройства БР | 1 |
| 6. | Сумка для устройства БТ | 2 |
| 7. | Сумка для аксессуаров (соединителей) РЕТОМ-30кА | 1 |
| 8. | Сумка для кабелей | 1 |
| 9. | Кабель общего назначение КОН-01.01 (S=0,5мм2) | 2 |
| 9. | Кабель силовой КС-150 (S=150мм2) | 16 |
| 10. | Кабель заземления ЗК-02 01 | 4 |
| 11. | Кабель информационный КИ-30.01 | 2 |
| 12. | Переходник Т1 под 2 кабеля | 4 |
| 13. | Переходник Т2 под 4 кабеля | 4 |
| 14. | Контакт ножевой | 2 |
| 15. | Переходник длинный | 8 |
| 16. | Переходник короткий | 4 |
| 17. | Перемычка | 6 |
| 18. | Струбцина | 8 |
| 19. | Разъем Вилка/Розетка В32-003/РА-32-005 (32А, 380В) | 1 |
| 20. | Концеватель типа "Крокодил" (силовой, 10А) | 2 |
| 21. | Концеватель "U-образный" | 4 |
| 22. | Ключ гаечный рожковый-накидной 17 | 1 |
| 23. | Ключ гаечный рожковый-накидной 19 | 2 |
| 24. | Болт М 10x40 ГОСТ 7798-70 | 20 |
| 24. | Шайба 10 ГОСТ 6958-78 | 20 |
| 25. | Болт М 12x50 ГОСТ 7798-70 | 20 |
| 26. | Гайка М12 ГОСТ 5915-70 | 20 |
| 27. | Шайба 12 ГОСТ 6958-78 | 20 |
Дополнительная комплектация РЕТОМ-30КА
| № | Наименование | Количество |
| 1. | РЕТ-6КА, блок выпрямительный (для РЕТОМ-30КА) | 1 |
| 2. | РЕТ-ДТ, преобразователь измерительный токовый на 30 000 А | 1 |
| 3. | РЕТОМ-61УМ — усилитель мощности | 1 |
- Скачать: Руководство по эксплуатации
Оставьте заявку на товар
Похожие товары
Посмотреть все
Под заказ
Под заказ
Под заказ
Под заказ
Под заказ
Под заказ
