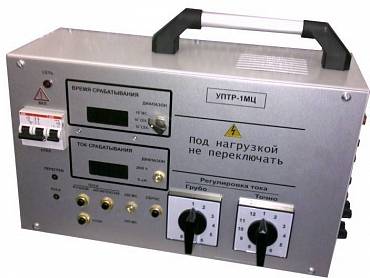

УПТР-1МЦ - устройство для проверки токовых расцепителей автоматических выключателей (до 5 кА)

УПТР-1МЦ - устройство для проверки токовых расцепителей автоматических выключателей (до 5 кА)

УПТР-1МЦ - устройство для проверки токовых расцепителей автоматических выключателей (до 5 кА)
Цена: 1 101 240 тг.
Реестр РК
до 16.08.2018г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
Энергострой
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение устройства УПТР-1МЦ:

Устройство УПТР-1МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 350 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 5000 А) на расцепитель и замером времени его прохождения.

Кроме того, устройство УПТР-1МЦ может быть использовано для проверки релейных защит.

Область применения устройства УПТР-1МЦ:

Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

Основные технические характеристики устройства УПТР-1МЦ:

Параметр Значение
Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат) 4200 - 4800 А
Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более ±5%
Время установления рабочего режима, не более 6 сек
Продолжительность непрерывной работы в режиме готовности 8 часов
Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:



Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
500 7200 0,2 ( 0,5 )
1000 500 0,2 ( 0,5 )
1500 180 0,2 ( 0,5 )
2000 90 0,2 ( 0,5 )
3750 40 0,2 ( 0,5 )
5000 - 0,2 ( 0,5 )



Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

Ступень "грубого" регулирования тока (при числе ступеней = 8) 12,5 - 14 %
Ступень точного регулирования тока (при числе ступеней = 12) 1,0 - 1,2 %
Минимальные токи на дополнительных выходах Кл1-Кл2, не более 5 А
Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:
Диапазон силы тока, А Ручное управление, с Автоматическое управление, с
8 ... 80 420 0,2 ( 0,5 )
80 ... 100 300 0,2 ( 0,5 )
100 ... 150 120 0,2 ( 0,5 )
150 ... 200 - 0,2 ( 0,5 )
Время автоматического пуска 200 мс ( 500 мс)
Форма выходного тока синус
Коэффициент нелинейных искажений выходного тока, не более 5%
Напряжение сети питания переменного тока 187 ... 242 В
Частота сети питания переменного тока 49 ... 51 Гц
Сила потребляемого тока, не более 40 A
Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее 5 МОм
Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее 2200 В
Масса:
  • блока БР, не более
  • блока БН, не более

12,5 кг
18,5 кг
Габаритные размеры:
  • блока БР
  • блока БН

380 х 240 х 170 мм
280 х 210 х 190 мм
Рабочие условия эксплуатации комплекта:
  • температура окружающей среды
  • относительная влажность, (при температуре +25°С), не более

+1 ... +40°С
80 %

Комплект поставки УПТР-1МЦ

Наименование Количество
1. Нагрузочный блок 1
2. Регулировочный блок 1
3. Соединители гибкие (4+2 шт) 1
4. Переходники 4
5. Руководство по эксплуатации 1
6. Методика поверки 1
