САТУРН-М1 - устройство для проверки автоматических выключателей (до 12 кА)

Под заказ
Производитель: РАДИУС
Гарантия: 12 мес.
Межповерочный интервал: 12 мес.
Цена с НДС:953 316 тг.

Назначение устройства "Сатурн-М1":

Испытательное устройство "Сатурн-М1" предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.

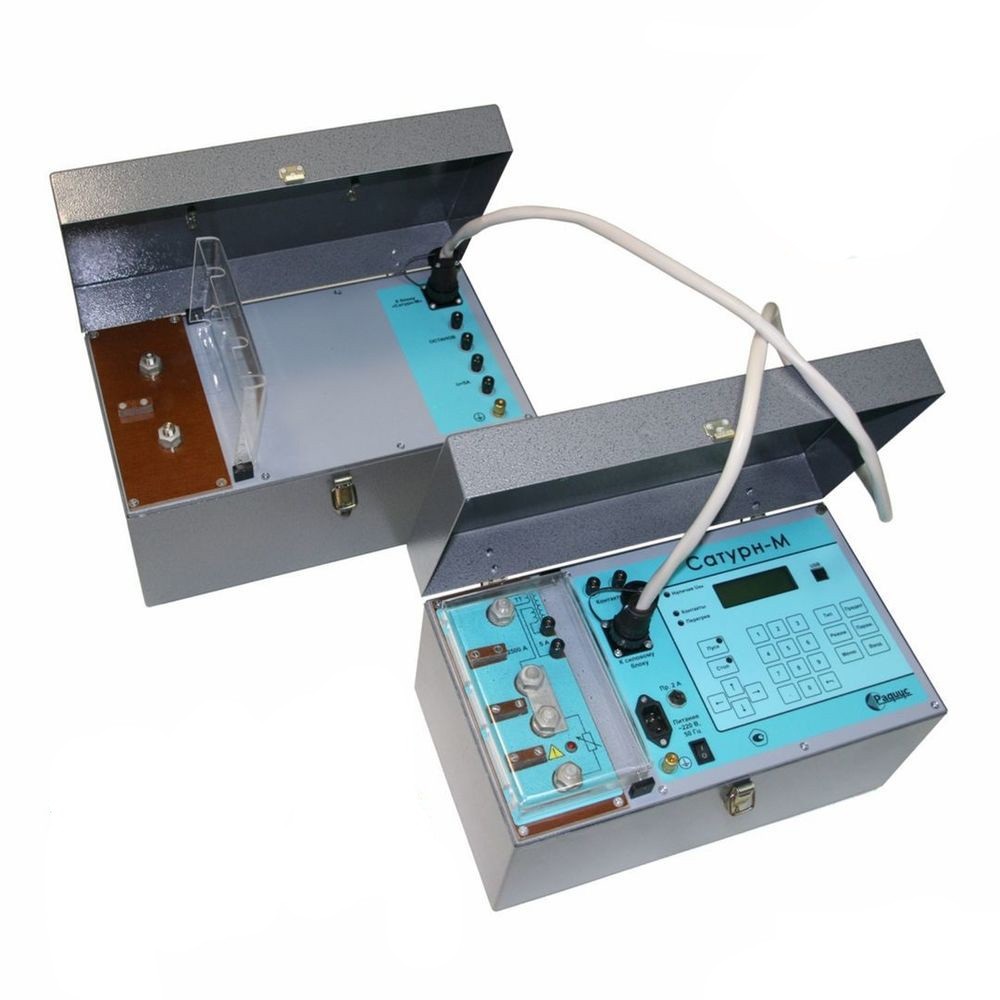

Устройство "Сатурн-М1" представляет собой двухблочное устройство, состоящее из полностью аналогичного "Сатурну-М" базового блока и силового блока, соединяемых при работе кабелем. Базовый блок может использоваться автономно, аналогично устройству "Сатурн-М".

Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.

Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.

Устройство "Сатурн-М1" обеспечивает возможность проверки средств РЗиА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.

Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 12000 А.

Устройство "Сатурн-М1" обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.

Основные технические характеристики устройства "Сатурн-М1":

                                                                         Параметр   Значение
Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А 30 - 12000
Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А 0,5 - 300
Диапазон измерения тока
  • cо встроенным трансформатором тока, А
  • с внешним трансформатором тока, кА

10 - 2500
0,1 - 99,99
Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с 0,01 - 99,99
Диапазон регулирования угла открытия тиристоров, % 1 - 100
Диапазон задания роста угла открытия тиристоров, % 1 - 10
Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, % 8
Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с 0,01xТизм + 0,01
Напряжение питания, В/Гц 220/50
Потребляемая мощность по цепям питания, ВA 40
Габаритные размеры базового/силового блоков, мм, не более 400 х 235 х 230
Масса, кг, не более
  • базового блока "Сатурн-М1"
  • силового блока "Сатурн-М1"

12
12

Комплект поставки САТУРН-М1

Наименование Количество
1 Блок Сатурн-М1 1
3 Блок силовой 1
3 Кабель 1
4 Руководство по эксплуатации 1
5 Паспорт 1


Дополнительная комплектация САТУРН-М1

Наименование Количество
1   ЛАТР 2.5, автотрансформатор 1
2      НТ-12, нагрузочный трансформатор 1
3       СР, резистор согласующий 1
4       ТМ-0,66Р-5, трансформаторный датчик тока 1
