РТ-2048-01 - комплект для испытаний автоматических выключателей

РТ-2048-01 - комплект для испытаний автоматических выключателей
Реестр РК
до 06.12.2016г.
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики

Комплект нагрузочный измерительный с регулятором тока РТ-2048-01, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для испытания АВ с номинальным током расцепителя от 4 до 80А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

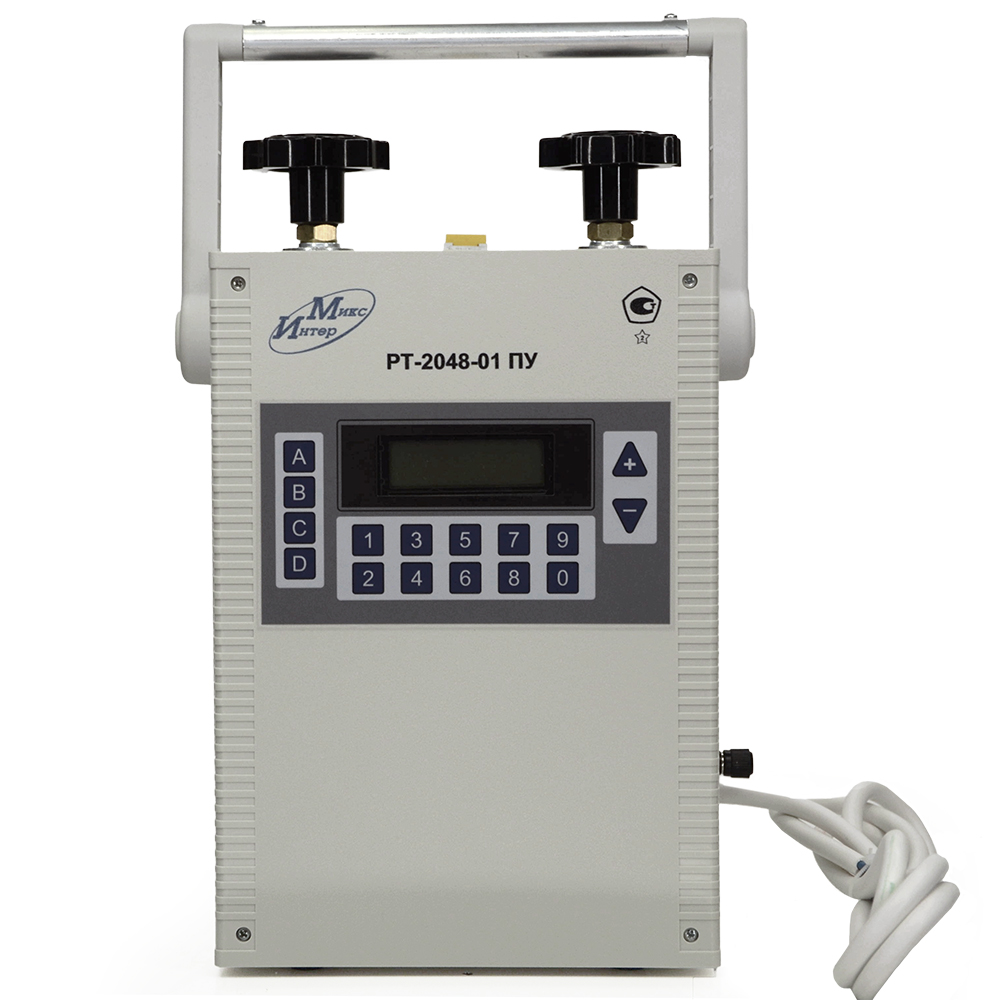

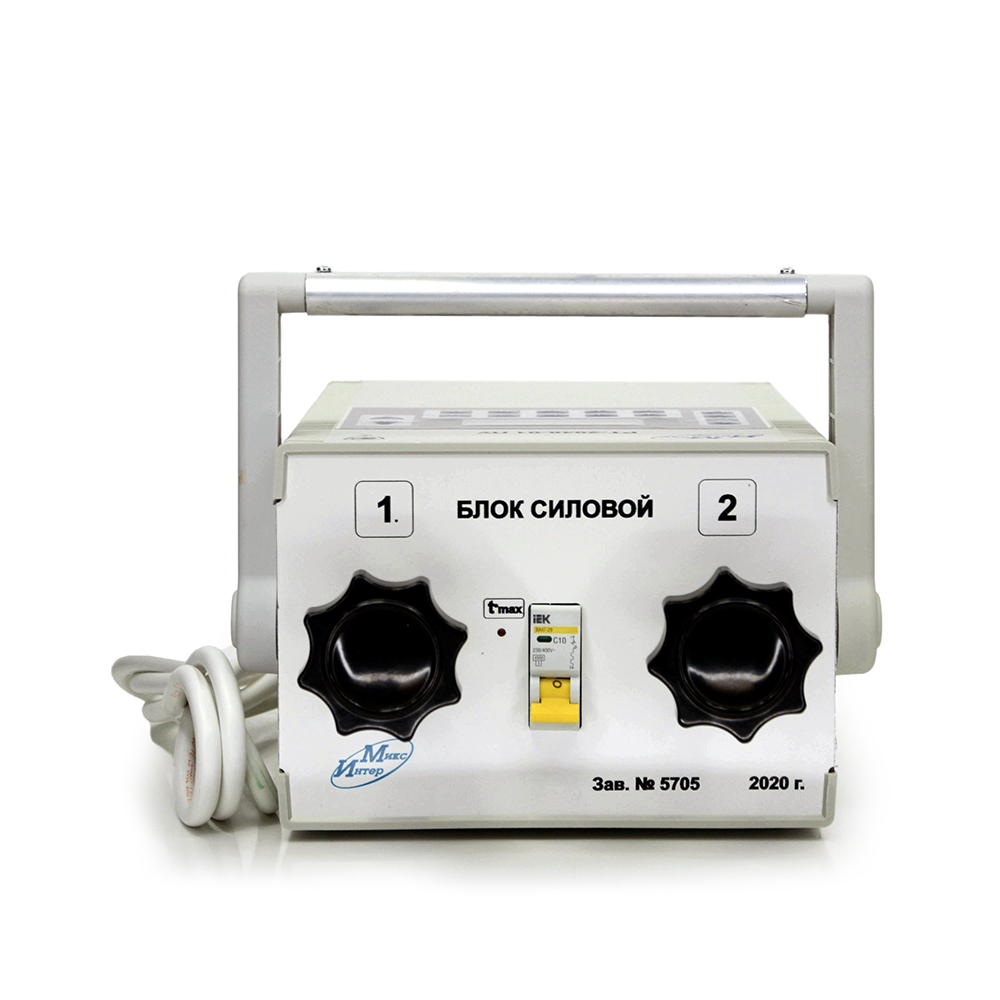

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.541.А № 65693) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения и регулирования силы тока 10-1000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22 или 380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000А.....23 A
Мощность потребляемая комплектом:
в кратковременном режиме (I max = 1000 A), не более 9 kBa
в длительном режиме (I max = 500 A), не более 2,6 kBa
в длительном режиме (I max = 300 A), не более 0,8 kBa
Габаритные размеры и масса ПУ в дипломате:
длина 405 мм
ширина 70 мм
высота 75 мм
масса 2 кг
Габаритные размеры и масса БС:
длина 285 мм
ширина 160 мм
высота 200 мм
масса 7 кг
