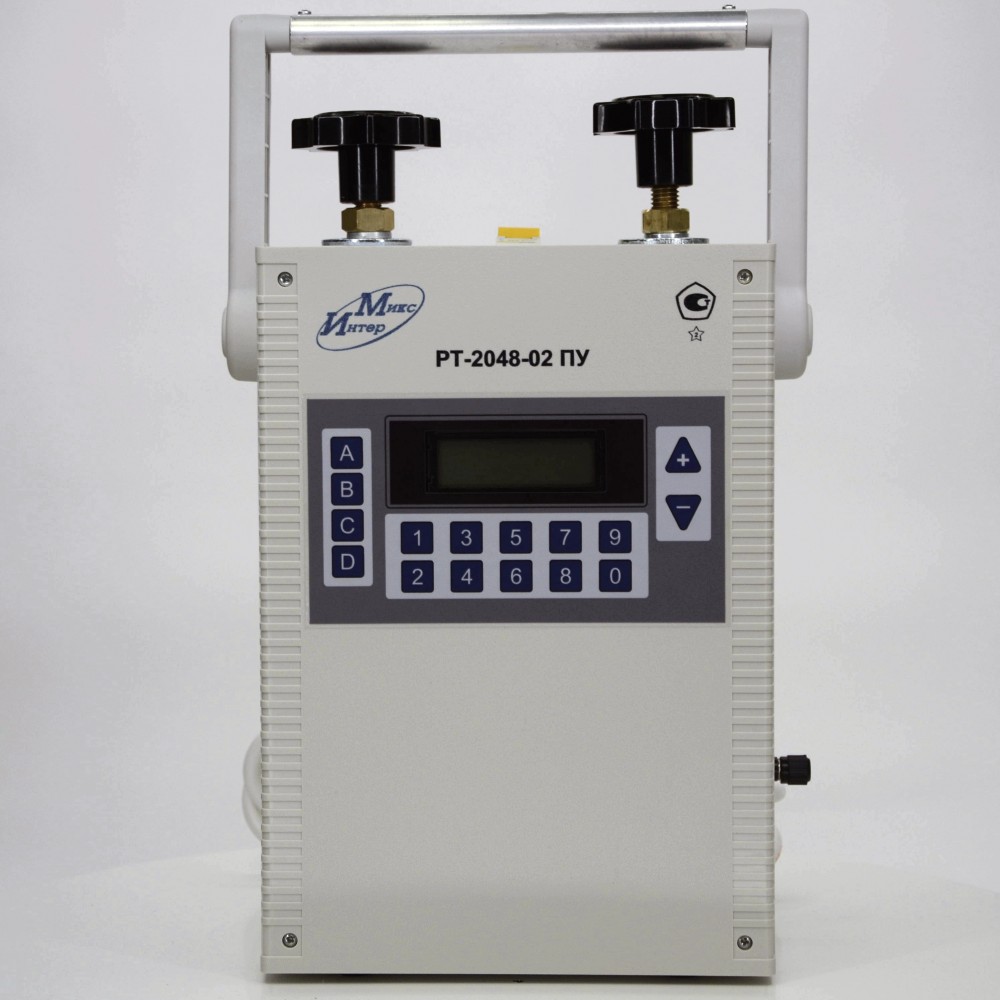

РТ-2048-02 - комплект для испытаний автоматических выключателей

Реестр РК
до 06.12.2016г.
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение и область применения комплекта РТ-2048-02:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-02 предназначен для испытания АВ с номинальным током расцепителя от 10 до 160 А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

С июня 2011 года выпускаются модернизированные комплекты РТ-2048-02, конструктивно выполненные в виде моноблока, содержащего силовой блок и пульт управления. Приборы стали более компактными, что значительно увеличивает удобство их эксплуатации.

Прибор обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Основные технические характеристики комплекта РТ-2048-02:

                                                       Параметр        Значение
Диапазон измерения и регулирования силы тока, A 20...2000
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с 0.02-1.6
Приведенная погрешность измерения силы испытательного тока, %, не более ±5
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более ±5 %
Напряжение питающей сети 220 ±22 или 380 ±38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000 А.....46 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 2000 A), не более
- в длительном режиме (I max = 1000 A), не более
- в длительном режиме (I max = 300 A), не более

18 kBa
5,2 kBa
1,6 kBa
Габаритные размеры комплекта, мм 400х240х200
Масса комплекта, кг 11

Комплект поставки РТ-2048-02

Наименование Количество
1. Блок силовой 1
2. Пульт управления 1
3. Кабель соединительный 1
4. Токопроводы сечением 70 мм, длиной 1 м 2
5. Кабели секундомерные 2
6. Руководство по эксплуатации 1
7. Свидетельство о первичной поверке 1
