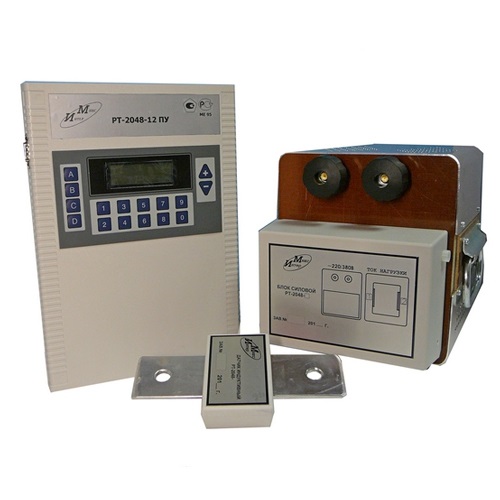

РТ-2048-12 - комплект для испытаний автоматических выключателей

Реестр РК
до 06.12.2016г.
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение и область применения комплекта РТ-2048-12:

Комплект РТ-2048-12 предназначен для измерения действующего (эффективного) значения силы тока срабатывания максимальных расцепителей при испытаниях автоматических выключателей (АВ) переменного тока в сетях электроснабжения до 1000В промышленной частотой 50 Гц. Комплект РТ2048-12 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Комплект РТ-2048-12 представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-12), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект РТ-2048-12 обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект РТ-2048-12 зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.022.A №22775) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

Основные технические характеристики комплекта РТ-2048-12:

                                                               Параметр    Значение
Диапазон измерения и регулирования силы тока, A 100...12000
Поддиапазоны измерения и регулирования силы тока, А
100...2000
2000...12000
Максимальное значение силы испытательного тока в импульсном режиме, А 12000
Значение силы испытательного тока в длительном режиме (в течение 60 с) для прогрузки расцепителей АВ в режиме перегрузки, А 6000
Максимальный ток потребления, А 300
Максимальная потребляемая мощность (сеть 380В), кВА 120
Диапазон задания и измерения временных интервалов, с 0,02...99,99
Пределы приведенной погрешности измерения силы испытательного тока (от конечного значения поддиапазона), % ±5
Пределы относительной погрешности измерения временных интервалов, % ±5
Питание от сети, В 220±22 или 380±38
Датчик индуктивный ДИ встроенный
Габаритные размеры, мм:
  • Силового блока(БС)
  • Датчик индуктивный (ДИ)
  • Габаритные размеры ПУ в дипломате

350х220х220
230х140х45
405х370х75
Масса, кг:
  • Силового блока (БС)
  • Датчик упаравления (ДИ)
  • ПУ в дипломате

28
1,5
2

Комплект поставки РТ-2048-12

Наименование Количество
1. Блок силовой 1
2. Пульт управления 1
3. Кабель соединительный 1
4. Токопроводы сечением 240 мм, длиной 0,85 м 2
5. Руководство по эксплуатации 1
6. Свидетельство о первичной поверке 1
