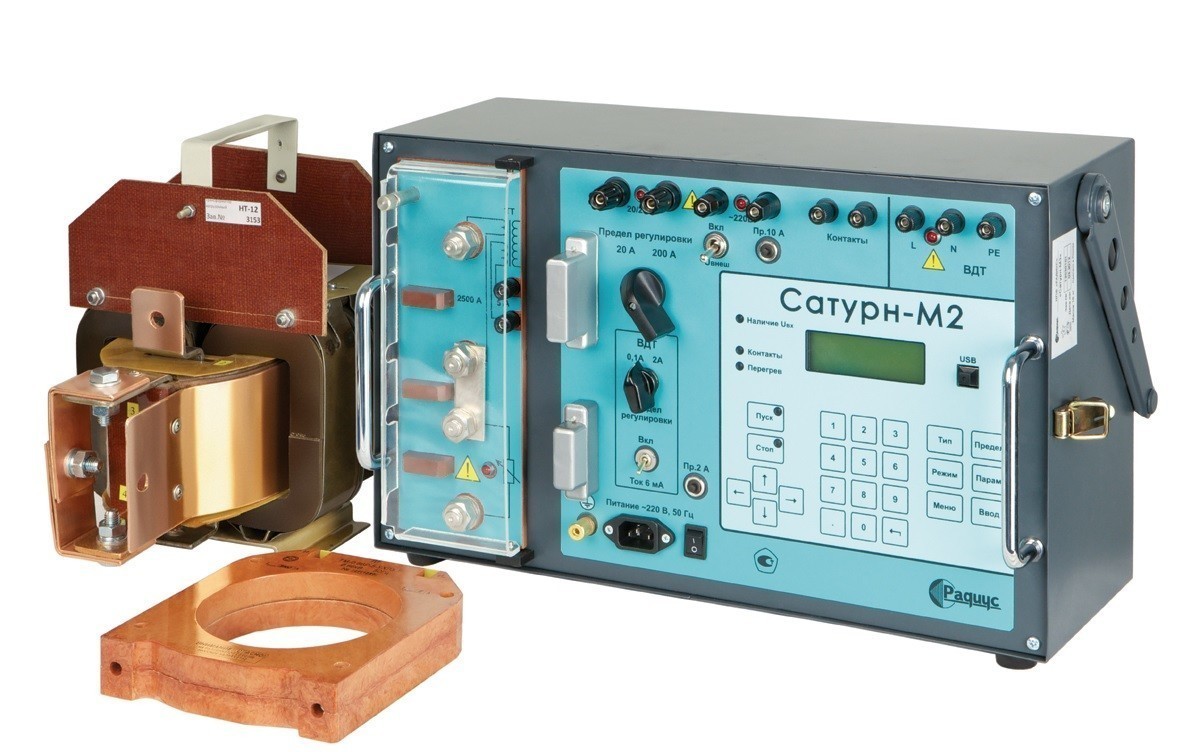

САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А

САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А

САТУРН-М2 — устройство для проверки выключателей с номинальным током до 200 А
Реестр РК
до 16.04.2020г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
РАДИУС
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение устройства Сатурн-М2:

Комплектные испытательные устройства «Сатурн-М2» и «Сатурн-М3» предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

Устройства «Сатурн-М2» и «Сатурн-М3» могут быть использованы для проверки отдельных типов релейной защиты.

Устройство «Сатурн-М2» состоит из одного блока «Сатурн-М2». Устройство предназначено для проверки выключателей с электромагнитными, тепловыми, полупроводниковыми расцепителями с номинальным током до 200 А и проверки выключателей управляемых дифференциальным током.

Область применения устройства Сатурн-М2:

Проверка токов и времени срабатывания электромагнитных, тепловых, полупроводниковых и электронных расцепителей автоматических выключателей переменного тока, проверка токов и времени срабатывания выключателей, управляемых дифференциальным током.

По условиям эксплуатации устройства удовлетворяют требованиям к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 10 до плюс 40 °C.

Выполняемые устройством Сатурн-М2 функции:

    Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    Выдача и измерение регулируемого тока.
    Автоматический контроль работоспособности основных узлов устройства при включении питания.
    Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на РС для оформления отчетов.

Комплект поставки САТУРН-М2

Наименование Количество
1. Блок Сатурн-М2 1
2. Перемычка (планка) 1
3. Заглушка №1 1
4. Комплект гибких соединителей №1 1
5. Руководство по эксплуатации 1
6. Паспорт 1
7. Заглушка №2 1

Дополнительная комплектация САТУРН-М2


  НТ-12, нагрузочный трансформатор
     НТ-4, нагрузочный трансформатор
      СР, резистор согласующий
      ТМ-0,66Р-5, трансформаторный датчик тока
