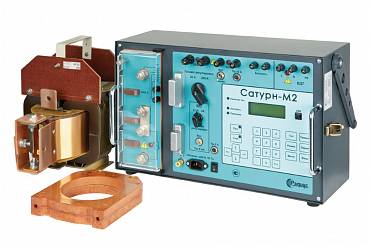

САТУРН-М3 - устройство для проверки выключателей с номинальным током до 800 А

САТУРН-М3 - устройство для проверки выключателей с номинальным током до 800 А

Реестр РК
до 16.04.2020г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
РАДИУС
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение устройства Сатурн-М3:

Комплектные испытательные устройства «Сатурн-М2» и «Сатурн-М3» предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

Устройства «Сатурн-М2» и «Сатурн-М3» могут быть использованы для проверки отдельных типов релейной защиты.

Устройство «Сатурн-М3» состоит из блока «Сатурн-М2», нагрузочного и измерительного трансформатора. Устройство предназначено для проверки выключателей с номинальным током до 800 А.

Область применения устройства Сатурн-М3:

Проверка токов и времени срабатывания электромагнитных, тепловых, полупроводниковых и электронных расцепителей автоматических выключателей переменного тока, проверка токов и времени срабатывания выключателей, управляемых дифференциальным током.

По условиям эксплуатации устройства удовлетворяют требованиям к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 10 до плюс 40 °C.

Выполняемые устройством Сатурн-М3 функции:

    Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения.
    Выдача и измерение регулируемого тока.
    Автоматический контроль работоспособности основных узлов устройства при включении питания.
    Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на РС для оформления отчетов.

Технические характеристики устройства для проверки выключателей с номинальным током до 800 А САТУРН-М3:

Параметр Значения
Независимые каналы проверки
Канал 1 Канал проверки характеристик расцепителей автоматических выключателей (АВ)
Канал 2 Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ)
Регулировка тока короткого замыкания
Канал 1
При подключении проверяемого выключателя к сети переменного тока 220/380В, сопротивлении цепи не более 0,1 Ом 25А...2000А
При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200А: Переменный ток на нагрузку:
- сопротивление цепи не более 0,5 Ом 0,2...20А
- сопротивление цепи не более 0,015 Ом 2,5...200А
Канал 2
В диапазоне 0,1А
- переменного синусоидального тока 1...100мА
- пульсирующего тока при угле задержки α = 0 эл. град 1...70мА
-пульсирующего тока при угле задержки α = 90 эл. град 1...50мА
-пульсирующего тока при угле задержки α = 135 эл. град 1...20мА
В диапазоне 2А
- переменного синусоидального тока 0,02...2 А
- пульсирующего тока при угле задержки α = 0 эл. град 0,02...1,4А
-пульсирующего тока при угле задержки α = 90 эл. град 0,02...0,5А
-пульсирующего тока при угле задержки α = 135 эл. град 0,02...0,4А
С трансформатором НТ-12
На выходе нагрузочного трансформатора 120...10000А
Диапазоны измерения силы переменного тока в канале 1
С встроенным измерительным трансформатором тока 0,025...25А
0,25...250А
2,5...2500А
С внешним измерительным  трансформатором тока 0,01...99,99кА
Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2
0,0001..0,1А
0,02...2,0А
Пределы основной приведенной погрешности измерений силы тока
На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, не более ±(1,5% + 3 ед. мл. разр.)

При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более

±(1,5% + погрешность ТТ+ 3 ед. мл. разр.)
Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(0,5%+ 3 ед. мл. разр.)
Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(1,5 + 3 ед. мл. разр.)
Диапазон задания длительности протекания тока
0,02...7200 сек
Диапазоны измерения времени срабатывания
0,02...7200 сек
0,001...0,999 сек
1,0...99,99 сек
1...7200 сек
Пределы допустимой абсолютной погрешности измерений времени
Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов ±0,01 с
Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока ±0,02 с
Пределы основной относительной погрешности измерений времени
При измерении величин от 1 до 100 с ±(1% + 3 ед. мл. разр.)
При измерении величин более 100 с ±(2% + 3 ед. мл. разр.)
Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек
Тока в канале 1 ±0,5%
Тока в канале 2 ±0,2%
Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока
Ток, А:
100
200
300
500
800
1000
1500
2000
4000
8000
10000
Продолжительность непрерывной работы, с:
непрерывно
непрерывно
непрерывно
непрерывно
120
80
35
20
5
1,2
0,8
Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор
При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А Непрерывно
При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А Непрерывно
Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в %
Диапазон задания α при питании проверяемого автомата от сети, % От 1 до 100
Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % От 15 до 100
Минимальный шаг изменения α, % 0,5
Диапазон задания приращения регулировки (Δ), % От 0,5 до 10
Общие характеристики
Класс проверяемых ВДТ АС, А
Номинальный ток проверяемых ВДТ, мА 6; 10; 30; 100; 300; 500
На выходе канала 2 формируется Синусоидальный ток
Постоянный пульсирующий ток
Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА
Постоянный пульсирующий ток с заданным углом задержки тока
Угол задержки постоянного пульсирующего тока,° 0, 90, 135
Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее 20
Наработка на отказ, час не менее 10000
Время установления рабочего режима, мин 10
Электрическое питание Сеть переменного тока 220В/50Гц
Диапазон допустимого напряжения питания, В 187....242
Продолжительность непрерывной работы в режиме готовности, час 8
Габаритные размеры блока Сатурн-М2 (без ручки) не превышают, мм 490х300х230
Масса блока не превышает, кг 18

Комплект поставки САТУРН-М3

Наименование Количество
1. Блок Сатурн-М2 1
2. Перемычка (планка) 1
3. Заглушка №1 1
4. Заглушка №2 1
5. Комплект гибких соединителей №2 1
6. Руководство по эксплуатации 1
7. Паспорт 1
8. НТ-12 - нагрузочный трансформатор 1
9. ТМ-0,66Р-5 - трансформаторный датчик тока 1

Дополнительная комплектация САТУРН-М3

СР, резистор согласующий
