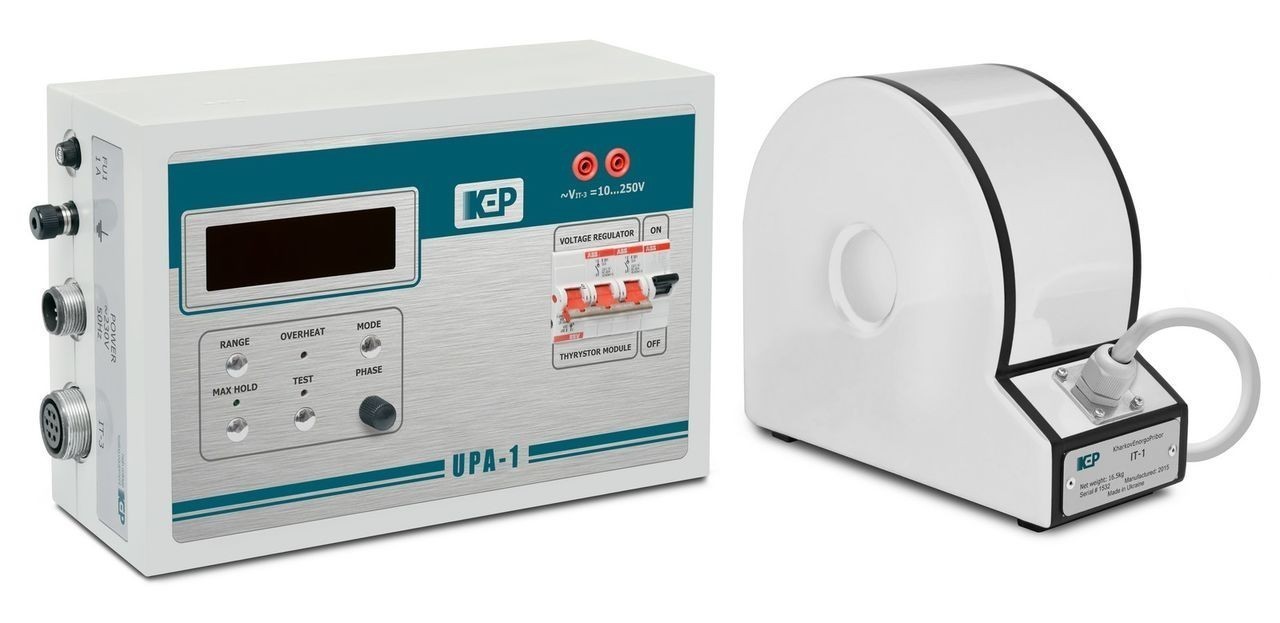

УПА-1 - устройство прогрузки автоматических выключателей (до 1 кА)

Гарантия
12 мес.
  • Описание

Назначение устройства УПА-1:

Устройство УПА-1 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-1 является мобильным оборудованием.

Принцип действия УПА-1 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации устройства УПА-1:

  • Температура окружающего воздуха, °С: от - 30 до + 35
  • Относительная влажность воздуха при температуре +25 °С, %, не более: 80
  • Атмосферное давление, мм рт. ст.: от 630 до 800.

Технические характеристики устройства УПА-1:

Параметр Значения
Напряжение питающей сети переменного тока, В 220 +15 -10
Частота питающей сети, Гц 50 ± 1
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 1,2
Диапазон измерения испытательного тока, кА 0,10…1
Наибольшая потребляемая мощность, не более, кВА 6
Масса блока управления, кг, не более (без гибких шин) 2
Габаритные размеры, мм, не более 555х320х200
Средний срок службы, лет 10
