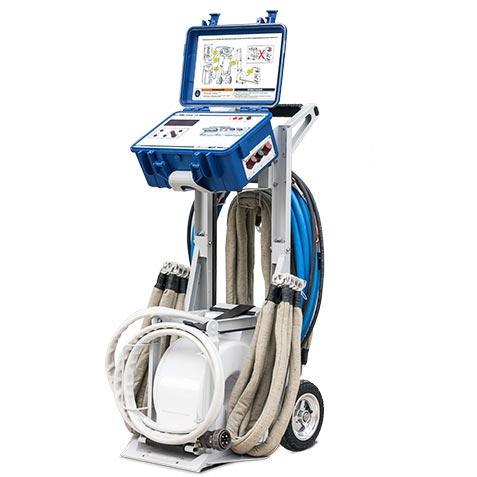

УПА-6 - устройство прогрузки автоматов (до 6 кА)
Назначение устройства УПА-6:
УПА-6 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.
Устройство проходит в ГП «Харьковстандартметрология» первичную (периодичную) аттестацию по программе и методике аттестации МО Х 06.1510– 2006.
Условия эксплуатации установки:
- температура окружающего воздуха, ?С: от 0 до + 35;
- относительная влажность воздуха при температуре + 25 ?С, %, не более: 80;
- атмосферное давление, мм. рт. ст.: от 630 до 800.
Технические характеристики устройства УПА-6:
Параметр | Значения |
Напряжение питающей сети, В | 220±10% |
Частота питающей сети, Гц | 50±1 |
Наибольший ток на выходе (действующее значение), кА | 6,4 |
Наибольшая потребляемая мощность, кВ?А | 33 |
Масса установки (без гибких шин), кг, не более | 46 |
Габаритные размеры, мм | 535 х 358 х 200 |
Средний срок службы, лет | 10 |
Управление выходным током осуществляется тиристорным регулятором или РНО (или водяным реостатом). При управлении УПА-6 РНО тиристорный регулятор работает в ключевом режиме.
Так как, при управлении тиристорным регулятором, выходной ток имеет искаженную форму, измерение выходного тока - по показанию приборов. При управлении УПА-6 РНО, выходного ток измеряется с точностью ±3%. РНО работает только в режимах с питанием от сети 220 В.
Силовой трансформатор УПА-6 позволяет работать только в четырех режимах при напряжении 220 В.
№ |
U вх.. , В |
Соединение первичной обмотки |
Соединение вторичной обмотки |
U вых.макс. хх ,В |
I вх.макс. ,А |
I вых.макс. ,А |
УПА-10 |
УПА-6 |
1 |
220 |
= |
- - |
8 |
140 |
5000 |
есть |
есть |
2 |
- - |
- - |
4 |
41 |
3100 |
|||
3 |
= |
= |
4 |
90 |
6400 |
|||
4 |
- - |
= |
2 |
24 |
3500 |
|||
5 |
380 |
= |
- - |
14 |
200
|
9000
|
есть |
нет |
6 |
- - |
- - |
7 |
80 |
4900 |
|||
6 |
= |
= |
7 |
140 |
11000 |
|||
6 |
- - |
= |
3,5 |
40 |
5900 |
