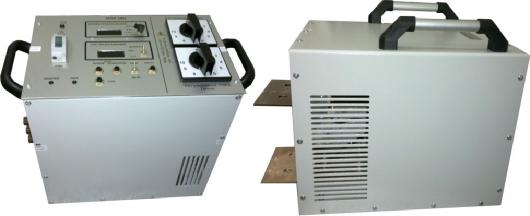

УПТР-2МЦ - устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

УПТР-2МЦ - устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

Реестр РК
до 16.08.2018г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
Энергострой
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение УПТР-2МЦ:

Устройство УПТР-2МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 800 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 14000 А) на расцепитель и замером времени его прохождения.
Кроме того, устройство УПТР-2МЦ может быть использовано для проверки релейных защит.

Область применения УПТР-2МЦ:

Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

Основные технические характеристики устройства УПТР-2МЦ:

                                                                   Параметр       Значение
Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат) 12500 - 13500 А
Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более ±5%
Время установления рабочего режима, не более 6 сек
Продолжительность непрерывной работы в режиме готовности 8 часов
                             Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

          Диапазон силы тока, А              Ручное управление, с            Автоматическое управление, с
1000 7200 0,2 ( 0,5 )
2000 900 0,2 ( 0,5 )
3000 180 0,2 ( 0,5 )
4000 50 0,2 ( 0,5 )
15000 10 0,2 ( 0,5 )
14000 - 0,2 ( 0,5 )

  Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре         окружающей среды +25°С.

Ступень "грубого" регулирования тока (при числе ступеней = 6) 16,6 - 18 %
Ступень точного регулирования тока (при числе ступеней = 12) 1,3 - 1,5 %
Минимальные токи на дополнительных выходах Кл1-Кл2, не более 10 А
                     Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

         Диапазон силы тока, А               Ручное управление, с           Автоматическое управление, с
8 ... 80 420 0,2 ( 0,5 )
80 ... 100 300 0,2 ( 0,5 )
100 ... 150 120 0,2 ( 0,5 )
150 ... 200 - 0,2 ( 0,5 )

Время автоматического пуска 100 мс ( 500 мс)
Форма выходного тока синус
Коэффициент нелинейных искажений выходного тока, не более 5%
Напряжение сети питания переменного тока 322 ... 418 В
Частота сети питания переменного тока 49 ... 51 Гц
Сила потребляемого тока, не более 140 A
Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее 5 МОм
Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее 2200 В
Масса:
  • блока БР, не более
  • блока БН, не более

18 кг
25,5 кг
Габаритные размеры:
  • блока БР
  • блока БН

420 х 240 х 210 мм
260 х 220 х 230 мм
Рабочие условия эксплуатации комплекта:
  • температура окружающей среды
  • относительная влажность, (при температуре +25°С), не более

+1 ... +40°С
80 %

Комплект поставки УПТР-2МЦ

Комплектация устройства УПТР-2МЦ:

  • Нагрузочный блок;
  • Регулировочный блок;
  • Соединители гибкие (8+2 шт);
  • Переходники (6 шт);
  • Руководство по эксплуатации;
  • Методика поверки.
