В наличии
Производитель: APPA
Гарантия: 24 мес.
Цена с НДС:35 940 тг.

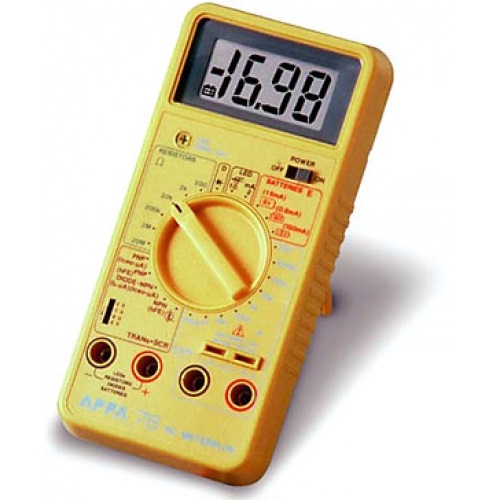

Назначение измерителя RC параметров APPA 76:

Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и прочего.

Измеритель RC параметров APPA 76 : Тест-сигнал: 8/80/800 Гц, 1,2 В (автовыбор); Погрешность: ± 0,5%; Максимальное разрешение 0,1 Ом, 0,1 пФ; Предел измерения 20 МОм, 20 мФ; Измерение параметров транзисторов, диодов, светодиодов, тиристоров; Тестирование источников ЭДС типа “Крона” 9 В, АА 1,5 В, “таблетка” 1,55 В; Гнезда для прямого подключения компонентов; Ручная установка нуля; Портативный, батарейное питание (9 В); Индикация разряда батареи.


Технические характеристики измерителя RC параметров APPA 76:

Параметр Значения
ЕМКОСТЬ
Пределы измерений 200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ
Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ
± (1,0 % + 1 ед. счета) на пределе 2000 мкФ
± (1,5 % + 1 ед. счета) на пределе 20 мФ
Максимальное разрешение 0,1 пФ
Тестовое напряжение Не более 3,2 В
Установка нуля Ручная (± 20 пФ)
Защита входа Предохранитель 250 В/0,25 А
СОПРОТИВЛЕНИЕ
Пределы измерений 200 Ом; 2; 20; 200 кОм; 2; 20 МОм
Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм
± (2,0 % + 1 ед. счета) на пределе 20 МОм
Максимальное разрешение 0,1 Ом
Защита входа 500 В
ТЕСТ ТРАНЗИСТОРОВ
Тип транзисторов P-N-P; N-P-N
Диапазон измерений коэф. h21 0…1000
Ток базы 10 мкА
Напряжение К-Э 3 В
Диапазон измерений К-Э 10 нА … 20 мкА
ТЕСТ ДИОДОВ
Индикация Напряжение прямого смещения
Тестовый ток 10 мкА
Тестовое напряжение Не более 3,2 В
ТЕСТ СВЕТОДИОДОВ
Индикация Светодиод светится; на дисплее - напряжение прямого смещения
Тестовый ток 2 мА; 10 мА
Тестовое напряжение Не более 3,2 В
ТЕСТ ТИРИСТОРОВ
Индикация Годен - негоден
ТЕСТ ИСТОЧНИКОВ ЭДС
Индикация Напряжение источника ЭДС под нагрузкой
Тип батареи 9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка»)
Ток нагрузки 15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А)
ОБЩИЕ ДАННЫЕ
Максимальное индицируемое число 1999
Скорость измерения 2,0 изм./с
Источник питания 9 В (тип «Крона»)
Срок службы батареи 300 ч
Условия эксплуатации Температура: 0 °С … 50 °С; отн. влажность: не более 80 %
Габаритные размеры 84 х 175 х 31 мм
Масса 330 г

Комплект поставки APPA 76

Наименование Количество
1. Измеритель RC параметров APPA 76 1
2. Измерительные провода TL-70 2
3. Батарея 1
4. Защитный чехол 1
5. Руководство по эксплуатации 1
