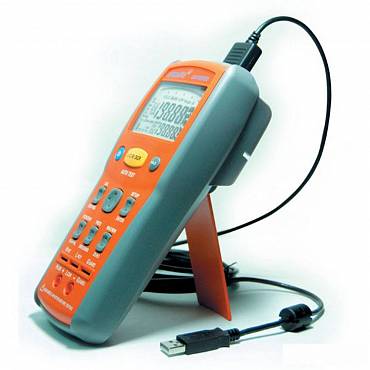

APPA 701 - цифровой портативный измеритель параметров RLC
Назначение измерителя APPA 701:
Новые портативные RLC-измерители APPA 701 и APPA 703 имеют широкий диапазон фиксированных частот тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц (последний только для старшей модели - APPA-703).
В обоих измерителях APPA серии 700 реализована уникальная инновационная технология автоматического выбора режима измерений между L / C / R (с одновременной индикацией параметра Q/D), в зависимости от типа подключаемого компонента (радиодетали). Достаточно только включить прибор и подключить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. При необходимости пользователь может выбрать требуемую схему замещения или изменить параметры теста: частоту и уровень сигнала. Кроме того, модель APPA 703 измеряет фазовый сдвиг между напряжением и током.
Среди удобных сервисных функций необходимо отметить автоматическое включение/отключение подсветки ЖК-индиктора, в зависимости от условий освещённости, реализованное благодаря встроенному фотоэлементу, что обеспечивает комфортную работу с прибором и позволяет экономить ресурс батарей питания. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Приборы оснащены стандартным разъёмом микро-USB. Он же является разъёмом для подключения внешнего источника питания.
Внешнее исполнение RLC-измерителей аналогично мультиметрам АРРА 500-й серии и тестерам-мегометрам АРРА 600-й серии.
Внимания заслуживает богатый комплект поставки приборов, в особенности старшей модели серии: руководство по эксплуатации, элементы питания, кабель «банан-крокодил» (2), магнитный держатель (MS-01), и дополнительно для APPA 703: 4-х проводный измерительный кабель с пробником-пинцетом (для SMD компонентов), адаптер питания 220 В, кабель USB, ПО на CD-диске. На практике такого комплекта более чем достаточно для реализации всех функциональных возможностей, заложенных в прибор.
Краткие характеристики измерителя APPA 701:
- Портативный измеритель RLC (автовыбор) режима L/ C/ R: 0,01 Ом…20 МОм (Z, Rdc);
- Емкость 20 пФ…20 мФ;
- Индуктивность 20 мкГн…2000 Гн;
- Q/D/ЭПС,
- Базовая погрешность ±0,2%,
- Тест-сигнал 100, 120 Гц, 1, 10 кГц и 0,05/0,25/1 В (фиксированные),
- Скорость измерения 5 изм./сек.,
- Компенсация ХХ и КЗ,
- Абсолютное значение,
- Относительные измерения,
- Фиксация max/min,
- Интерфейс USB,
- Индикация 5 разрядов,
- Питание 4х1,5 В (АА),
- Масса 600 г.
- Ударопрочное пыле-влагозащищенное исполнение.
Комплект поставки APPA 701
№ | Наименование | Количество |
1. | Измеритель LCR (с чехлом и подставкой) | 1 |
2. | Измерительные провода со штекерами и зажимами «крокодил» | 2 |
3. | Короткозамыкатель (для режима SMD) | 1 |
4. | Батареи типа АА | 4 |
5. | Измерительный щуп для SMD компонентов (для АРРА-703) | 1 |
6. | Сетевой адаптер 220 В/50 Гц (для АРРА-703) | 1 |
7. | Кабель USB и диск с ПО (для АРРА-703) | 1 |
8. | Руководство по эксплуатации | 1 |
9. | Методика поверки | 1 |
10. | Магнитный держатель | 1 |
11. | Упаковочная коробка | 1 |
Дополнительная комплектация APPA 701
SC-700, измерительный кабель |
