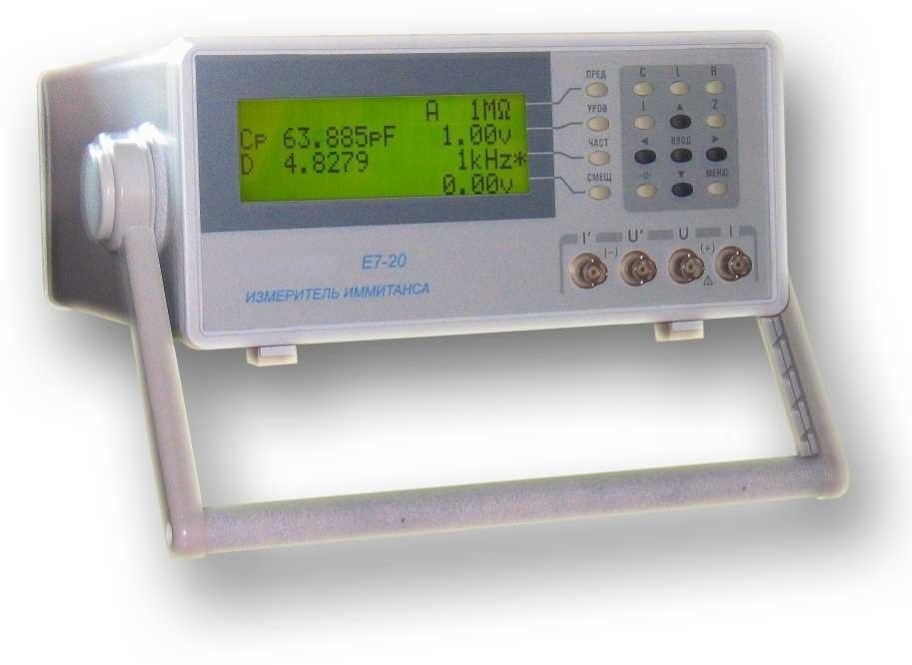

Назначение измерителя RLC Е7-20

Измеритель RLC Е7-20 – прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.

Измеряемые параметры Е7-20: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z, реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).

Объекты измерения Е7-20: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.

Использование Е7-20: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Особенности измерителя RLC Е7-20

  • 5 — разрядный индикатор
  • Математическая обработка результатов измерений
  • Интерфейс RS-232С
  • Рабочие частоты 25 Гц — 1 МГц
  • Уровень измерительного сигнала 0,04 — 1 В

Технические характеристики измерителя RLC Е7-20

Параметр Значение
Диапазоны измеряемых величин
Емкость, Ф 10-15 - 1
Индуктивность, Гн 10-11 - 104
Активное cопротивление, Ом 10-5 - 109
Проводимость, См 10-11 - 10
Модуль комплексного сопротивления ,Ом 10-5 - 109
Реактивное сопротивление ,Ом 10-5 - 109
Угол фазового сдвига -180,0° - +179,9°
Добротность, фактор потерь 10-4 - 104
Ток утечки, мА 10-6 - 10
Базовая погрешность
L, C, R ± 0,1 %
D, Q ± 0,001%
Рабочие частоты 25 Гц - 1 МГц (Свыше 1975 фиксированных частот)
Время одного измерения Быстро - 40 мс
Норма - 400 мс
Период повторения измерений, с 0,04-0,4
Выбор поддиапазона Автоматический и ручной
Уровни измерительного сигнала 0,04 - 1 В
Напряжение смещения внутреннее (0 - 40) В, внешнее (0 - 120) В
Усреднение За 10 и за 100 единичных измерений
Общие требования
Индикатор Многофункциональный, 5р.
Математическая обработка результатов измерений есть
Интерфейс, интерфейсные функции RS-232С, полно-функциональный
Питание Сеть 220 В ±10%, 50 Гц
Потребляемая мощность, ВА 10
Габаритные размеры (HxWxD) 130х 265х300 мм
Масса прибора 3,5 кг
Условия эксплуатации
Рабочая температура, группа по условиям применения (5 - 40) °С, 3 ГОСТ 22261-94

Комплект поставки Е7-20

Наименование Количество
1. Измеритель RLC Е7-20 1
2. Инструкция по эксплуатации 1
