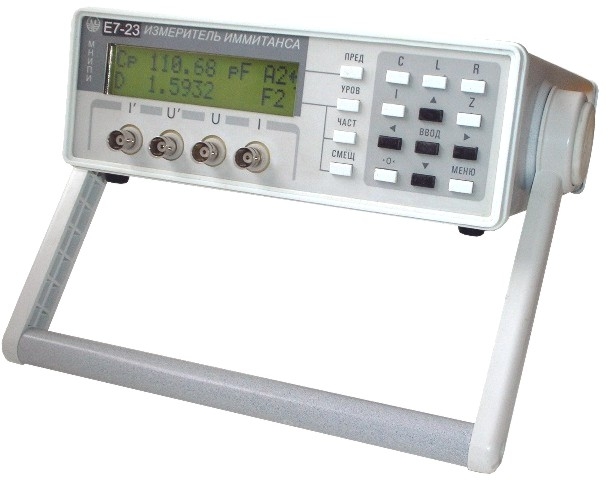

Измеритель иммитанса (RLC) Е7-23

Под заказ
Гарантия: 24 мес.
Цена по запросу

Назначение измерителя RLC Е7-23

Измеритель RLC Е7-23 – прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.

Особенности измерителя RLC Е7-23

    емкость (10-14...10-1) Ф
    индуктивность (10-8...104) Гн
    сопротивление (10-4...108) Ом
    проводимость (10-9...10) См
    добротность 10-3...103
    угол фаз. сдвига -180°...+179,9°
    ток утечки 10-7...10-3 А
    раб. частоты 100 Гц, 1 кГц, 10 кГц
    RS-232C

Технические характеристики измерителя RLC Е7-23

                                                Параметр                          Значение
                                                                                         Технические данные
Емкость, Ф 10-14 - 10-1
Индуктивность, Гн 10-8 - 104
Активное cопротивление, Ом 10-4 - 108
Реактивное cопротивление, Ом 10-4 - 108
Модуль комплексного сопротивления, Ом 10-4 - 108
Проводимость, См 10-9 - 10
Добротность, фактор потерь 10-3 - 103
Угол фазового сдвига комплексного сопротивления -180° - +179,9°
Ток утечки, А 10-7 - 10-3
Базовая погрешность ± 0,15 %
Рабочие частоты 0,1; 1; 10 кГц
Погрешность установки частоты ±0,02 %
Уровни измерительного сигнала (0,04±0,02) B и (1±0,2) В
Напряжение смещения на измеряемом объекте 0 - 63 В
Выходное сопротивление источника измерительного сигнала 100 ± 20 Ом
                                                                                              Общие данные
Интерфейс RS-232C
Питание (220±22) В, 50 Гц
Масса 3,5 кг
Потребляемая мощность 20 В · А
Габаритные размеры (HxWxD) 90х265х317 мм
Рабочая температура -20°С - 50°С, 5 ГОСТ 22261-94
Влажность 80% при 25 °С

Комплект поставки Е7-23

Наименование Количество
1. Измеритель RLC Е7-23 1
2. Инструкция по эксплуатации 1
