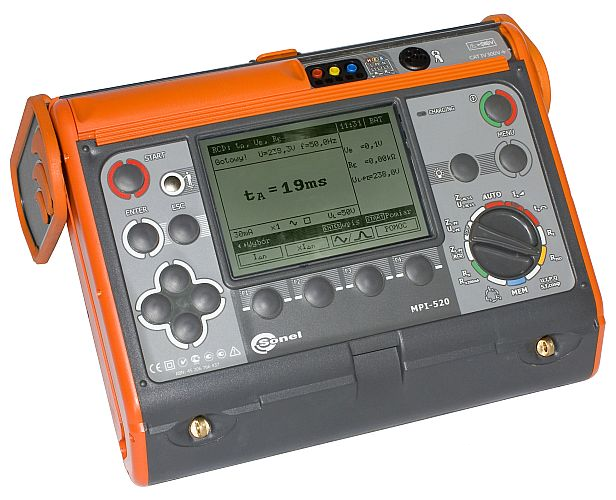

MPI-520 - измеритель параметров электробезопасности электроустановок

816 240 тг.
Реестр РК
до 24.01.2019г.
Поверка
включена в стоимость
Гарантия
36 мес.
Производитель
Sonel
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение и область применения измерителя MPI-520:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-520:

Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:

    Действующего значения фазного и междуфазного напряжения переменного тока;
    Частоты переменного тока
    Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
    Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
    Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
    Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
    Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
    Силы тока отключения УЗО для дифференциального постоянного тока;
    Времени отключения сети при срабатывании УЗО;
    Сопротивления защитного заземления;
    Напряжения прикосновения относительно номинального дифференциального тока;
    Напряжения переменного тока помех;
    Сопротивления заземляющего устройства по 3-х полюсному методу;
    Сопротивления защитных проводников;
    Электрического сопротивления малым током;
    Сопротивления электроизоляции.

Для вычисления:

    Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
    Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

    Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

    Последовательности чередования фаз и перекоса фаз по напряжению.

Для регистрации:

    Переменного тока и напряжения;
    Частоты;
    Мощности: полной, активной и реактивной, а также коэффициента мощности.

Для запоминания и передачи в компьютер:

    Данных измерений и вычислений.

Технические характеристики измерителя MPI-520:

  • Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
  • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Разряд емкости измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • Измерительный ток < 2 мА.

Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
  • Отображение величины межфазных напряжений.

Дополнительные технические характеристики измерителя MPI-520:

                                       Параметр                                                Значения
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения -20…+70 °C
Температура рабочая 0…+50 °C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных элементов питания) >2000
Память результатов измерения 990 ячеек, 57500 результатов
Интерфейс USB
Габаритные размеры, мм 288х223х75
Масса, кг 2,2

Комплект поставки MPI-520

Наименование Количество
1. Прибор 1
2. Документация 1
3. Адаптер WS-03 1
4. Провод измерительный 1,2м с разъемами "банан" голубой 1
5. Провод измерительный 1,2м с разъемами "банан" желтый 1
6. Провод измерительный 1,2м с разъемами "банан" красный 1
7. Провод измерительный 25 м на катушке с разъемами "банан" красный 1
8. Провод измерительный 50м на катушке с разъемами "банан" желтый 1
9. Зонд измерительный для забивки в грунт 30 см 2
10. Зонд острый с разъемом "банан" красный 1
11. Зонд острый с разъемом «банан» голубой 1
12. Зонд острый с разъемом «банан» желтый 1
13. Зажим «Крокодил» изолированный жёлтый K02 1
14. Зажим «Крокодил» изолированный красный K02 1
15. Кабель последовательного интерфейса USB 1
16. Кабель сетевой 1
17. Зарядное устройство для аккумуляторов Z7 1
18. Зарядное устройство для аккумуляторов приборов автомобильное (12В) 1
19. Аккумуляторная батарея NiMH SONEL-07 4,8V 1
20. Комплект ремней "Свободные руки" 1
21. Футляр L2 1

Дополнительная комплектация MPI-520

  AGT-16P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
     AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-16С, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32С, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-63P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      NiMH SONEL-07 4,8V (для MRU-200, MPI-520/525), Аккумуляторная батарея
      OR-1 (USB), беспроводной интерфейс
      TWR-1J, адаптер для тестирования устройств защитного отключения (MPI-51х)
      WS-03, адаптер с сетевой вилкой UNI-SCHUKO (для MPI-520)
      адаптер AC-16, соединитель электрический
      Адаптер AutoISO-1000C, для MPI-520
      Адаптер WS-04 с сетевой вилкой UNI-SCHUKO, для MPI-510/511
      Адаптер автомобильный (12В), для MRU-120/200, MPI-520/525
      Зажим крокодил изолированный желтый K02, для измерителей SONEL
      Зажим крокодил изолированный красный K02, для MPI-5XX, MRU-200
      Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012
      Зарядное устройство для аккумуляторов Z7, для MRU-120/200, MPI-520/525
      Зонд измерительный, для забивки в грунт (80 см)
      Зонд острый, с разъемом банан желтый (MZC-xxx, MRP-xxx, MIE-500, MIC-3)
      Зонд острый, с разъемом банан красный (MRP-200)
      Зонд острый, с разъемом банан голубой (MPI-XXX)
      Кабель последовательного интерфейса USB, для MPI-508/520/525 и MRU-105/120/200, PQM-701Z, PQM-701
      Комплект ремней Свободные руки, для MRU-120/200, MPI-520/525
      Методика выполнения измерений, для MPI-525 и MPI-520
      Отсек для батареек LR14, тип C
      Провод измерительный 10 м с разъемами "банан" желтый, для MZC-XXX, MPI-XXX, MIE-500
      Провод измерительный 10 м с разъемами "банан" красный, для MZC-30X, MPI-XXX
      Провод измерительный 15 м на катушке с разъёмами банан голубой, для MPI-520/525, MRU-XXX, MRP-200
      Провод измерительный 20 м с разъемами "банан" желтый, для MZC-XXX, MPI-XXX, MIE-500
      Провод измерительный 20 м с разъемами банан красный, 20 м с разъемами банан красный
      Провод измерительный 25 м на катушке с разъёмами "банан" красный, для MRU-XXX, MPI-52X, LKZ-700
      Провод измерительный 30 м на катушке с разъемами банан красный, для MPI-520/525, MRU-XXX
      Провод измерительный 5 м с разъемами банан желтый, для MZC-XXX, MPI-XXX, MIE-500
      Провод измерительный 5 м с разъемами банан красный, для MZC-30X, MPI-XXX
      Провод измерительный 50 м на катушке с разъёмами банан желтый, для MRU-xxx, MPI-520/525
      СОНЭЛ Протоколы 2.0, программа автоматического формирования протоколов испытаний электроустановок
      Футляр, для двух зондов (80 см)
      Футляр L2, для MRU-xxx, MPI-525/520
