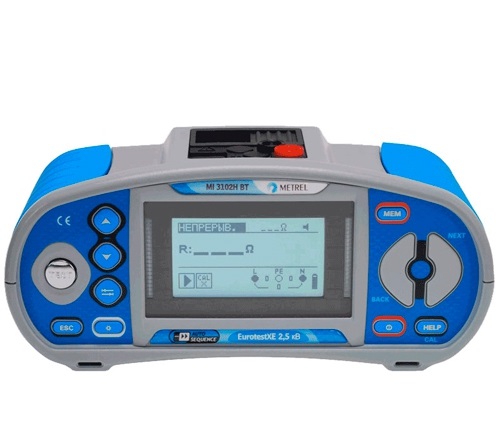

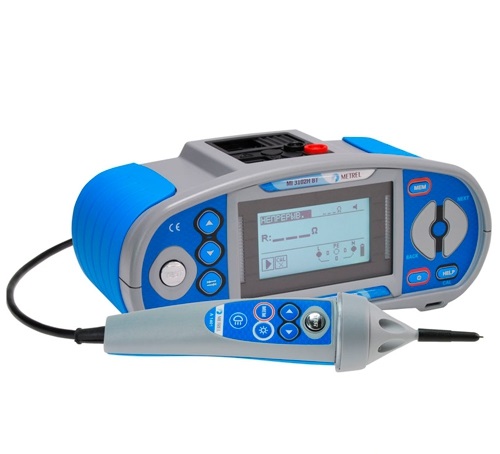

MI 3102H BT - многофункциональный измеритель параметров электроустановок
Под заказ
Производитель:
Metrel
Гарантия:
36 мес.
Реестр РК:
до 05.10.2025г.
Межповерочный интервал:
24 мес.
Цена с НДС:0 тг.
Описание MI 3102H BT:
MI 3102H BT EurotestXE 2,5 кВ – многофункциональный измеритель параметров электроустановок METREL, который совмещает в себе все характеристики прибора предыдущего поколения MI 3102H CL и новые высокотехнологичные возможности.
MI 3102H BT оснащен новыми функциями (измерение удельного сопротивления грунта, измерение мощности, коэффициентов гармоник и др.) и способен обмениваться данными с устройствами на основе ОС Android, что позволяет назвать его современным универсальным инструментом для измерений в электроустановках.
Основные функции MI 3102H BT:
-
измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
измерение коэффициентов абсорбции и поляризации, R60;
проверка непрерывности защитных проводников;
измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
измерение сопротивления заземления по 3-проводной схеме;
измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
измерение напряжения и частоты;
измерение активной, реактивной и полной мощности, коэффициента мощности;
измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
контроль порядка чередования фаз;
измерение освещенности (опциональные датчики А1172, А1173).
Отличительные особенности MI 3102H BT:
-
технология автоматических испытаний AUTOSEQUENCE, в памяти прибора записано три последовательности для систем заземления TN и TT;
встроенная трехуровневая память, позволяющая сохранить до 500 измерений;
опциональное ПО EUROLONK PRO PLUS позволяет получать протоколы измерений российского образца;
возможность связи через встроенный Bluetooth-модуль с устройствами на основе Android;
в качестве опции доступно приложение А1431 EUROLINK Android APP, позволяющее управлять данными, полученными прибором MI 3102H BT, посредством устройств Android;
полная русификация;
размеры 230х102х115 мм, масса 1,3 кг.
данный прибор поставляется с первичной государственной поверкой.
Технические характеристики MI 3102H BT:
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…199,9 МОм | 0,1 МОм | ±(5 % от измеренного значения) | |
| 200…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
| 1,00…19,99 ГОм | 0,01 ГОм | ±(10 % от измеренного значения) | |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 ед. мл. р.) |
| 10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом | 0,01 Ом | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
| Полное сопротивление линии/контура | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Полное сопротивление контура без отключения УЗО | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 10 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Ток отключения УЗО | 0,2´IDN...1,1´IDN (тип AC) | 0,05´IDN | ±0,1´IDN |
| 0,2´IDN...1,5´IDN (тип A, IDN≥30 мА) | 0,05´IDN | ±0,1´IDN | |
| 0,2´IDN...2,2´IDN (тип A, IDN<30 мА) | 0,05´IDN | ±0,1´IDN | |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 ...19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 ед. мл. р.) |
| 20,0 ...199,9 Ом | 0,1 Ом | ||
| 200 ...9999 Ом | 1 Ом | ||
| Сопротивление заземления 2-клещевой метод | 0,01 ... 19,99 | 0,01 | ±(10% от измеренного значения + 10 ед. мл. р.) |
| 20,0 ...30,0 | 0,1 | ±(20% от измеренного значения) | |
| 30,1...39,9 | 0,1 | ±(30% от измеренного значения) | |
| Измерение удельного сопротивления грунта | 0,1...99,9 Ом*м | 0,1 Ом*м | Зависит от Re |
| 100...999 Ом*м | 1 Ом*м | ||
| 1,00 ...9,99 kОм*м | 0,01 kОм*м | ||
| 10,0 ...99,9 kОм*м | 0,1 kОм*м | ||
| 100 ...9999 kОм*м | 1 kОм*м | ||
| Сила тока с клещами А1391 | 0,01 ...1,99 А | 0,01 А | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 2,00 ...19,99 А | 0,01 А | ±(3 % от измеренного значения) | |
| 20,0 …39,9 А | 0,1 А | ±(3 % от измеренного значения) | |
| 40,0 ...299,9 А | 0,1 А | ±(3 % от измеренного значения + 5 ед. мл. р.) | |
| Общие характеристики | Источник питания | 6х1,5В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||

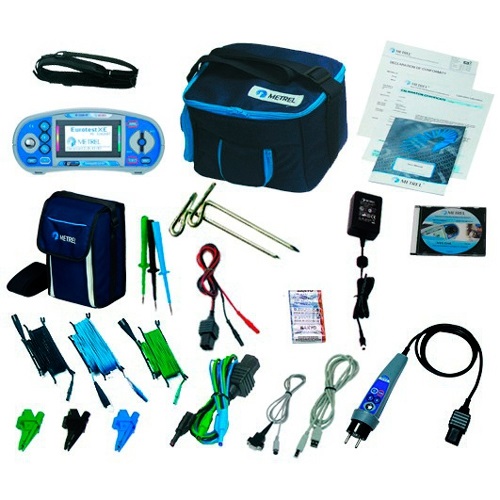

Комплект поставки MI 3102H BT
| № | Наименование | Количество |
| 1. | прибор MI 3102H BT EurotestXE 2,5кВ | 1 |
| 2. | щуп «коммандер» с вилкой длиной 1,5 м | 1 |
| 3. | испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 |
| 4. | испытательный кабель 3-проводной 1,5 м | 1 |
| 5. | комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 |
| 6. | сетевой адаптер и 6 аккумуляторов | 1 |
| 7. | тестовые наконечники | 3 |
| 8. | зажимы «крокодил» | 3 |
| 9. | CD-диск с ПО Eurolink PRO | 1 |
| 10. | кабель RS232 | 1 |
| 11. | кабель USB | 1 |
| 12. | сумка для переноски | 1 |
| 13. | мягкий шейный ремень для переноски | 1 |
| 14. | руководство по эксплуатации | 1 |
| 15. | государственная поверка | 1 |
| 16. | методика измерений в электронном виде | 1 |
Дополнительная комплектация MI 3102H BT
| A1011, измерительный кабель 3 х 1,5 м |
| A1012, измерительный провод, зеленый, 4 м |
| A1018, токовые клещи (для диапазона малых токов, токов утечки) 1000 A / 1 A |
| A1019, токовые клещи 1000 A / 1 A |
| A1026, измерительный провод, красный, 20 м |
| A1110, трехфазный кабель |
| A1111, трехфазный адаптер с переключателем |
| A1153, измерительный провод, черный, 20 м |
| A1160, зарядное устройство с набором 6-ти NiMH батарей |
| A1164, измерительный провод, черный, 50 м |
| A1169, зарядное устройство для батарей типоразмеров АА, С, D и 9 В батарей |
| A1172, люксметр типа В |
| A1173, люксметр типа С |
| A1197, щуп |
| A1199, адаптер для измерения удельного сопротивления |
| A1201, изолированный стержень для дистанционных измерений параметров электроустановок |
| A1202, удлиняющая насадка для А 1201 |
| A1391, клещи |
| A1401, щуп |
| A1431, Eurolink Android APP |
| S1112, измерительный кабель, 3 х 1,5 м, с наконечниками |
| S2012, комплект проводов для проверки непрерывности, 10 м, 2 шт. |
| S2025, комплект соединительных проводов 1,5 м, 2 шт. (черный, красный) |
| S2027, 3-х-проводный комплект для измерения заземления, 50 м |
| А1018+А1019, комплект для измерения сопротивления заземления 2-х клещевым методом (без штырей) |
| А1292, пароль активации ПО EUROLINK PRO PLUS |
- Скачать: Руководство по экплуатации
