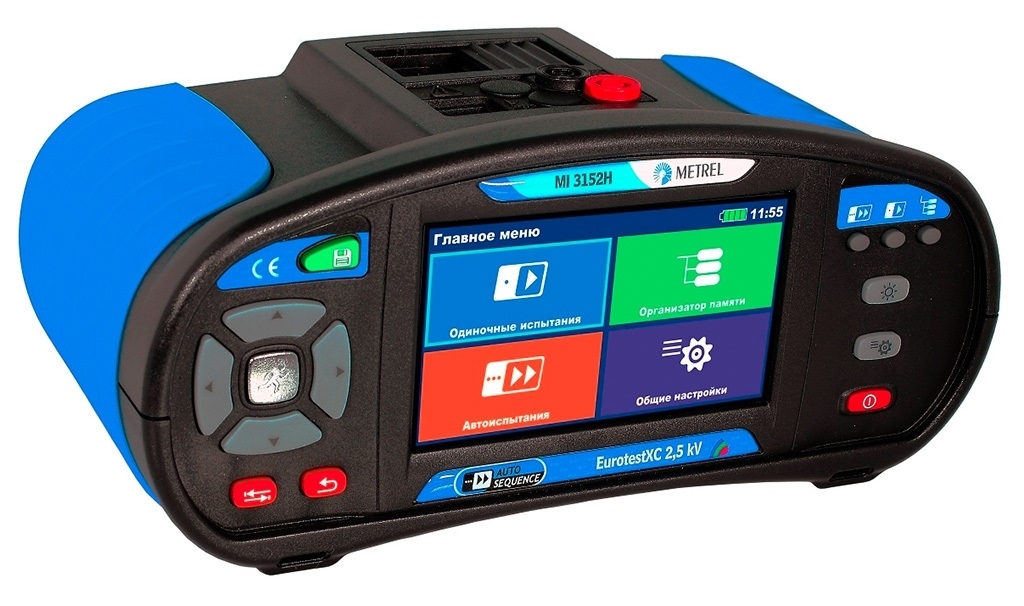

MI3152Н EurotestXC — 2,5 кВ Многофункциональный измеритель параметров электроустановок
Описание многофункционального измерителя параметров электроустановок (базовая комплектация) MI 3152H:
MI 3152H EurotestXC 2,5 кВ – современный многофункциональный измеритель параметров электроустановок с цветным сенсорным экраном.
Кроме стандартных функций, MI 3152H оснащен функциями измерения удельного сопротивления грунта, измерения мощности, гармоник, а также возможностью автоматического тестирования.
Пользователь MI 3152H, используя виртуальную клавиатуру, может создавать необходимую структуру памяти прибора прямо на месте измерения. Передача данных на ПК может осуществляться через интерфейсы USB, RS232, BLUETOOTH.
Многофункциональный измеритель параметров электроустановок MI 3152H поставляется в следующих комплектах:
- MI 3152H - измеритель параметров безопасности электроустановок (2,5 кВ) (базовая комплектация);
- MI 3152H PROF - измеритель параметров безопасности электроустановок (2,5 кВ) (профессиональная комплектация).
- Все принадлежности базовой комплектации плюс дополнительно: A1018, A1019, A1199 и P1101;
- MI 3152H PROF PLUS - измеритель параметров безопасности электроустановок (2,5 кВ) (профессиональная комплектация плюс).
- Все принадлежности базовой комлпектации плюс дополнительно: A1018, A1019, A1199, P1101, A1172 и A1391.
Функции многофункционального измерителя параметров электроустановок (базовая комплектация) MI 3152H:
- Измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
- Измерение коэффициентов абсорбции и поляризации, R60;
- Проверка непрерывности защитных проводников;
- Измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
- Проверка параметров селективных и стандартных УЗО А, АС, B, F типов с номинальными токами отключения от 10 мА до 1 А;
- Измерение сопротивления заземления по 3-проводной схеме;
- Измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
- Измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
- Измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
- Измерение напряжения и частоты;
- Измерение активной, реактивной и полной мощности, коэффициента мощности;
- Измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
- Контроль порядка чередования фаз;
- Тестирование варисторов;
- Иизмерение освещенности (опциональные датчики А1172, А1173);
- Поиск срытой проводки (опция).
Особенности многофункционального измерителя параметров электроустановок (базовая комплектация) MI 3152H:
- Возможность выбора вида меню (список всех измерений, группы измерений);
- Технология автоматических испытаний AUTOSEQUENCE, в памяти прибора записано три последовательности для систем заземления TN, TT и IT;
- Функция Zавто для автоматического выполнения измерения полного сопротивления линии и контура;
- Возможность поиска скрытой проводки с помощью опционального сканера А1199;
- Организатор памяти позволяет создавать многоуровневую структуру памяти в процессе измерений;
- Виртуальная клавиатура дает возможность создавать комментарии к результатам измерения и объектам структуры памяти на русском языке;
- Сохранение созданных структур памяти;
- Передача данных на устройства с ОС Android через BLUETOOTH (опционально доступно приложение EuroLink Android APP);
- Опциональный сканер штрихкодов и QR-кодов;
- Полная русификация;
- Размеры 230х103х115 мм, масса 1,3 кг.
Технические характеристики многофункционального измерителя параметров электроустановок (базовая комплектация) MI 3152H:
Функция | Диапазон измерения | Разрешения | Погрешность измерения |
Сопротивление изоляции (U= 2,5 кВ) |
0,01…19,99 МОм 20,0…199,9 МОм 200…999 МОм 1,00…19,99 ГОм |
0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм |
±(5 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(10 % от измеренного значения) ±(10 % от измеренного значения) |
Коэффициенты абсорбции и поляризации |
0,01…9,99 10,0…100,0 |
0,01 0,1 |
±(5% от измеренного значения + 2 ед. мл. р.) ±(5% от измеренного значения) |
Непрерывность защитных проводников (200 мА) |
0,01…19,99 Ом 20,0…199,9 Ом 200…1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(3 % от измеренного значения + 3 ед. мл. р.) ±(5 % от измеренного значения) ±(5 % от измеренного значения) |
Полное сопротивление линии/контура |
0,01...9,99 Ом 10,0...99,9 Ом 100...999 Ом 1,00 ...9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
±(5 % от измеренного значения + 5 ед. мл. р.) ±(5 % от измеренного значения + 5 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
Полное сопротивление контура без отключения УЗО |
0,01...9,99 Ом 10,0...99,9 Ом 100...999 Ом 1,00 ...9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
±(5 % от измеренного значения + 10 ед. мл. р.) ±(5 % от измеренного значения + 10 ед. мл. р.) ± 10 % от измеренного значения ± 10 % от измеренного значения |
Ток отключения УЗО |
0,2IΔN...1,1IΔN (тип AC) 0,2IΔN...1,5IΔN(тип A, IΔN≥30 мА) 0,2IΔN...2,2IΔN (тип A, IΔN 30 мА) 0,2IΔN...2,2IΔN (тип B) |
0,05IΔN 0,05IΔN 0,05IΔN 0,05IΔN |
±0,1IΔN ±0,1IΔN ±0,1IΔN ±0,1IΔN |
Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
Сопротивление заземления по 3-проводной схеме |
0,01 ...19,99 Ом 20,0 ...199,9 Ом 200 ...9999 Ом |
0,01 Ом1 0,1 Ом 1 Ом |
±(5% от измеренного значения + 5 ед. мл. р.) |
Сопротивление заземления 2-клещевой метод |
0,01 ... 19,99 20,0 ...30,0 30,1...39,9 |
0,01 0,1 0,1 |
±(10% от измеренного значения + 10 ед. мл. р.) ±(20% от измеренного значения) ±(30% от измеренного значения) |
Измерение удельного сопротивления грунта |
0,1...99,9 Ом*м 100...999 Ом*м 1,00 ...9,99 кОм*м 10,0 ...99,9 кОм*м 100 ...9999 кОм*м |
0,1 Ом*м 1 Ом*м 0,01 кОм*м 0,1 кОм*м 1 кОм*м |
Зависит от Re |
Сила тока с клещами А1391 |
0,01 ...1,99 А 2,00 ...19,99 А 20,0 …39,9 А 40,0 ...299,9 А |
0,01 А 0,01 А 0,1 А 0,1 А |
±(3 % от измеренного значения + 3 ед. мл. р.) ±(3 % от измеренного значения) ±(3 % от измеренного значения) ±(3 % от измеренного значения + 5 ед. мл. р.) |
Общие характеристики | |||
Параметр | Значение | ||
Источник питания | 6х1,5В батарей или аккумуляторов АА | ||
Категория перенапряжения | CAT III 600В/ CATIV 300В | ||
Класс защиты | Двойная изоляция | ||
Интерфейс | BT, USB, RS232 | ||
Размеры | 230х103х115 мм | ||
Масса | 1,3 кг |
Комплект поставки MI 3152H
№ | Наименование | MI 3152H (базовая комплектация) | MI 3152H PROF (профессиональная комплектация). | MI 3152H PROF PLUS (профессиональная комплектация плюс) |
1 | Многофункциональный измеритель параметров электроустановок MI 3152H | 1 | 1 | 1 |
2 | Испытательный кабель с вилкой длиной 1,5 м | 1 | 1 | 1 |
3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 | 1 | 1 |
4 | Испытательный кабель 3-проводной 1,5 м | 1 | 1 | 1 |
5 | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 | 1 | 1 |
6 | Токоизмерительные клещи (диапазон измерения от 0,5 мА до 20 А) А1018 | - | 1 | 1 |
7 | Токоизмерительные клещи (диапазон измерения от 0,2 А до 20 А) А1019 | - | 1 | 1 |
8 | Адаптер для измерения удельного сопротивления грунта по 4-х проводной схеме (метод Веннера) А1199 | - | 1 | 1 |
9 | Токоизмерительные клещи 300А А1391 | - | - | 1 |
10 | Люксметр высокой точности А1172, тип В | - | - | 1 |
11 | Сетевой адаптер | 1 | 1 | 1 |
12 | Аккумуляторные батареи | 6 | 6 | 6 |
13 | Тестовые наконечники | 3 | 3 | 3 |
14 | Зажимы «крокодил» | 3 | 3 | 3 |
15 | CD-диск с ПО ES Manager | 1 | 1 | 1 |
16 | Лицензия для активации версии PRO ПО Metrel ES Manager Р1101 | - | 1 | 1 |
17 | Кабель RS232 | 1 | 1 | 1 |
18 | Кабель USB | 1 | 1 | 1 |
19 | Сумка для переноски | 1 | 1 | 1 |
20 | Мягкий шейный ремень для переноски | 1 | 1 | 1 |
21 | Руководство по эксплуатации | 1 | 1 | 1 |
22 | Свидетельство о поверке | 1 | 1 | 1 |
