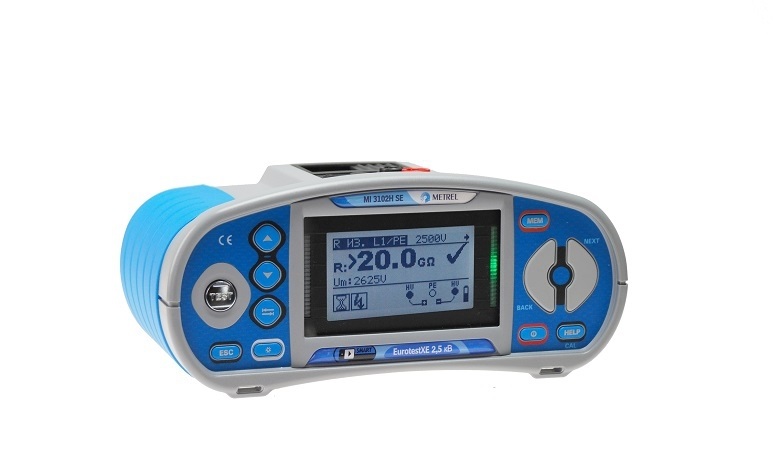

MI 3102H SE - многофункциональный измеритель параметров электроустановок
Под заказ
Производитель:
Metrel
Гарантия:
36 мес.
Реестр РК:
до 05.10.2025г.
Межповерочный интервал:
24 мес.
Цена с НДС:0 тг.
Назначение многофункционального измерителя параметров электроустановок MI 3102H SE
MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.
Основные характеристики измерителя MI 3102H SE:
-
измерение сопротивления изоляции напряжением до 2500 В;
диагностическое испытание изоляции (измерение коэффициентов абсорбции и поляризации, R60);
проверка непрерывности защитных проводников;
измерение параметров цепи «фаза-ноль»;
проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
измерение сопротивления заземляющих устройств по 3-проводной схеме;
измерение силы тока до 20 А (требуются опциональные клещи А1018);
проверка порядка чередования фаз;
измерение освещенности (требуются опциональные датчики А1172, А1173).
Отличительные особенности прибора MI 3102H SE:
-
внутренняя память на 500 измерений;
опциональное ПО EUROLINK PRO PLUS позволяет получать протоколы измерений российского образца;
полная русификация;
размеры 230х102х115 мм, масса 1,3 кг.
прибор MI3102H SE поставляется с первичной государственной поверкой
Технические характеристики многофункционального измерителя MI 3102H SE:
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…199,9 МОм | 0,1 МОм | ±(5 % от измеренного значения) | |
| 200…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
| 1,00…19,99 ГОм | 0,01 ГОм | ±(10 % от измеренного значения) | |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 ед. мл. р.) |
| 10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом | 0,01 Ом | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
| Полное сопротивление линии/контура | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Полное сопротивление контура без отключения УЗО | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 10 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Ток отключения УЗО | 0,2´IDN...1,1´IDN (тип AC) | 0,05´IDN | ±0,1´IDN |
| 0,2´IDN...1,5´IDN (тип A, IDN≥30 мА) | 0,05´IDN | ±0,1´IDN | |
| 0,2´IDN...2,2´IDN (тип A, IDN<30 мА) | 0,05´IDN | ±0,1´IDN | |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 ...19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 ед. мл. р.) |
| 20,0 ...199,9 Ом | 0,1 Ом | ||
| 200 ...9999 Ом | 1 Ом | ||
|
Сила тока с
клещами А1018
|
0,1 ...99,9 мА | 0,1 А | ±(5 % от измеренного значения + 3 ед. мл. р.) |
| 100 ...999 мА | 1 А | ±(5 % от измеренного значения) | |
| 1,00…19,99 А | 0,01 А | ±(5 % от измеренного значения) | |
| Общие характеристики | Источник питания | 6х1,5В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||

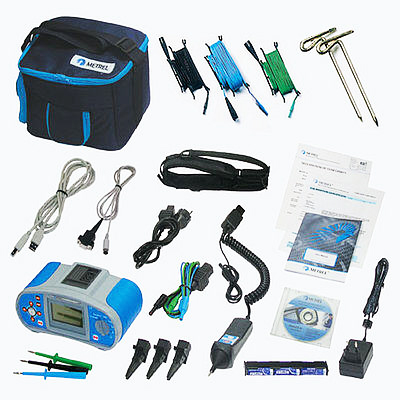

Комплект поставки MI 3102H SE
| № | Наименование | Количество |
| 1. | Многофункциональный измеритель параметров электроустановок MI 3102H SE | 1 |
| 2. | Измерительный провод с вилкой длиной 1,5 м | 1 |
| 3. | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 |
| 4. | Испытательный кабель 3-проводной 1,5 м | 1 |
| 5. | Комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря | 1 |
| 6. | Сетевой адаптер | 1 |
| 7. | Аккумулятор | 6 |
| 8. | Тестовые наконечники | 3 |
| 9. | Зажимы «крокодил» | 3 |
| 10. | CD-диск с ПО Eurolink PRO | 1 |
| 11. | Кабель RS232 | 1 |
| 12. | Кабель USB | 1 |
| 13. | Сумка для переноски | 1 |
| 14. | Мягкий шейный ремень для переноски | 1 |
| 15. | Руководство по эксплуатации | 1 |
| 16. | Государственная поверка | 1 |
Дополнительная комплектация MI 3102H SE
| A1011, измерительный кабель 3 х 1,5 м |
| A1018, токовые клещи (для диапазона малых токов, токов утечки) 1000 A / 1 A |
| A1110, трехфазный кабель |
| A1111, трехфазный адаптер с переключателем |
| A1153, измерительный провод, черный, 20 м |
| A1160, зарядное устройство с набором 6-ти NiMH батарей |
| A1169, зарядное устройство для батарей типоразмеров АА, С, D и 9 В батарей |
| A1172, люксметр типа В |
| A1173, люксметр типа С |
| A1201, изолированный стержень для дистанционных измерений параметров электроустановок |
| A1202, удлиняющая насадка для А 1201 |
| A1401, щуп |
| S1112, измерительный кабель, 3 х 1,5 м, с наконечниками |
| S2027, 3-х-проводный комплект для измерения заземления, 50 м |
| А1292, пароль активации ПО EUROLINK PRO PLUS |
- Скачать: Руководство по экплуатации
