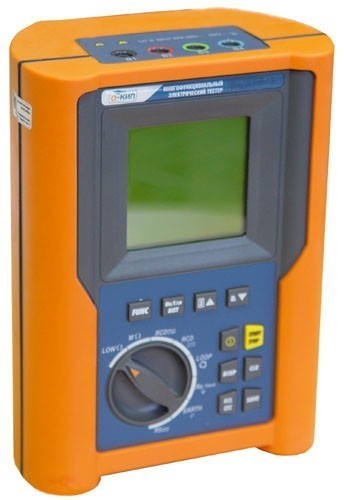

ПКК-57 - прибор комплексного контроля - анализатор качества электроэнергии
Назначение анализатора качества электроэнергии ПКК-57:
Прибор Комплексного Контроля - анализатор качества электроэнергии ПКК-57: Проведение измерений в 3-х фазных и 1 фазных энергосетях; Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА ; >10 А); Компенсация сопротивления измерительных проводов; Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности; Измерение энергии (активной и реактивной); Измерение параметров УЗО (АС, А - общего и селективного типа); Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-3» и вычисление ожидаемого тока КЗ; Измерение сопротивления изоляции, заземления, проводимости грунта; Определение правильности подключения и порядка чередования фаз; Регистрация импульсов перенапряжения (от 10 мс), провалов напряжения, отклонения частоты, кратковременного перенапряжения; Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники); Интервалы регистрации: 5,10, 30 с, 1, 2, 5,10,15, 30, 60 мин.; Измерение тока утечки, температуры и влажности, освещенности (опционально); Графический ЖК-дисплей с подсветкой; Батарейное питание (+ сетевой адаптер для режима анализатора и дополнительных функций); Внутренняя память 2 Мб; Интерфейс RS-232 с оптической развязкой; Масса 1,7 кг.
Краткие характеристики:
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА ; >10 А)
- Компенсация сопротивления измерительных проводов
- Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности
- Измерение энергии (активной и реактивной)
- Измерение параметров УЗО (АС, А - общего и селективного типа)
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисление ожидаемого тока КЗ до 40 кА
- Измерение сопротивления изоляции, заземления, проводимости грунта
- Определение правильности подключения и порядка чередования фаз
- Регистрация импульсов перенапряжения (от 10 мс), провалов напряжения, отклонения частоты, кратковременного перенапряжения
- Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники)
- Измерение тока утечки, температуры и влажности, освещенности (опционально)
- Интервалы регистрации:5сек,10сек, 30сек, 1мин, 2мин, 5 мин, 10мин, 30мин, 60мин
- Внутренняя память 2 Мб
- Интерфейс RS-232 с оптическим выходом
- Графический ЖК-дисплей с подсветкой
- Батарейное питание (+ сетевой адаптер для режима анализатора и дополнительных функций)
Комплект поставки ПКК-57
| № | Наименование | Количество |
| 1. | Анализатор качества электроэнергии ПКК-57 | 1 |
| 2. | Гибкая ЭФ токовая петля d 290 mm (300-3000 A) | 1 |
| 3. | 3-х проводный кабель | 1 |
| 4. | Переходник-штепсель | 1 |
| 5. | Измерительный провод (2 м) | 4 |
| 6. | Зажим "крокодил" | 4 |
| 7. | Тестовый пробник | 2 |
| 8. | Чехол | 1 |
| 9. | Измерительный провод "банан-банан" | 4 |
| 10. | Штырь заземления | 4 |
| 11. | Сетевой шнур питания | 1 |
| 12. | ПО управления | 1 |
| 13. | Оптокабель RS-232 | 1 |
| 14. | Сетевой адаптер | 1 |
| 15. | Транспортная сумка | 1 |
| 16. | Руководство по эксплуатации | 1 |
Дополнительная комплектация ПКК-57:
(Поставляется по отдельному заказу)
| № | Наименование |
| 1. | HT4005N - токовые клещи - преобразователь |
| 2. | HT97U - токовые клещи - преобразователь |
| 3. | HT98U - токовые клещи - преобразователь |
| 4. | KITTERRNE - комплект из 4 проводов для МЭТ-5035, ПКК-57, МЭТ-5080 |
| 5. | Измерительный провод (10 м) (4-х провод тест 10 А) |
| 6. | Измерительный провод (5 м) (4-х провод. тест 10 А) |
| 7. | Плечевой ремень |
| 8. | Преобразователь для измерения освещенности |
| 9. | Преобразователь для измерения температуры и влажности |
| 10. | Токовые клещи (~200-2000 А) |
| 11. | Токовые клещи (~3000 A) |
| 12. | Токовые клещи для измерения токов утечки (d 54 mm) |
