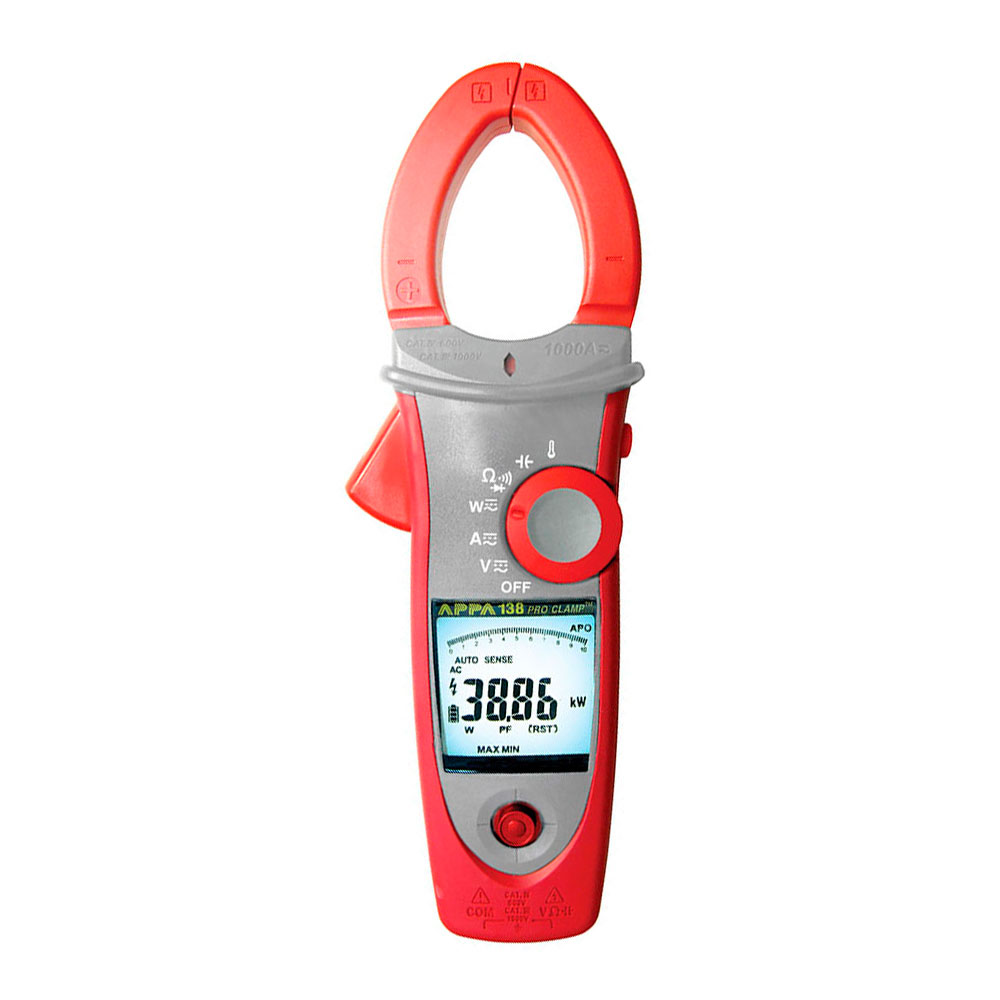

APPA 138 - клещи электроизмерительные-ваттметр

Реестр РК
до 03.06.2019г.
Поверка
приобретается отдельно
Гарантия
24 мес.
Производитель
Рм
Межповерочный интервал
РС
  • Описание
  • Характеристики
  • Комплектация

Особенности электроизмерительных клещей APPA 138:

  • Измерение : активная мощность до 600 кВт (APPA 133/135/136), до 1000 кВт (APPA 137/ 138), коэфф . мощности (PF), частота ( ток / напряжение )
  • Измерение постоянного и переменного (TRMS) напряжения ( до 1000 В )
  • Измерение переменного (TRMS) тока : до 600 А ( АРРА 133/135/136), до 1000 А ( АРРА 137/138)
  • Измерение постоянного тока : до 600 А ( АРРА 136), до 1000 А ( АРРА 138)
  • Измерение пост . тока от 1 мкА ( режим « μА » - АРРА 135)
  • Автодетектирование типа сигнала ( пост / перем .), фильтр НЧ (LPF)
  • Регистрация бросков пускового тока (Inrush current)
  • Удержание показаний (Smart Data Hold), регистрация макс / мин / сред значений тока и напряжения
  • Измерение коэффициент гармоник (THD,%) , индивидуальных гармоник напряжения и тока ( до 25- й )
  • Измерение температуры (APPA 135, 138)
  • Измерение емкости ( до 4 мФ – кроме АРРА 133), сопротивления ( до 100 кОм ), прозвонка , тест диодов
  • Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз
  • ЖК - дисплей с автоподсветкой , графическая шкала , автовыключение
  • Навигация в меню с помощь джойстика , современный дизайн
  • Противоударное исполнение ( допускает падение с высоты до 1,3 м )
  • Подсветка места измерения с / д фонариком ( в направлении губок клещей )
  • Высокая степень безопасности ( кат. IV 600 В / кат. III 1000 В )

Сравнительная таблица токовых клещей APPA

Технические характеристики электроизмерительных клещей APPA 138:

Характеристики Параметры АРРА 133, АРРА 135, АРРА 136 АРРА 137, АРРА 138
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ( АВТОВЫБОР AC/DC) Диапазон измерений (AC/DC) 0,01 ... 100 ... 1000 В 0,01 ... 100 ... 1000 В
Разрешение 0,01 В
Погрешность измерения (DCV) ± 0,7% + 2 ед . счёта
Погрешность измерения (ACV) ± 1,0% + 5 ед . счёта
Полоса частот 50 Гц ... 500 Гц
ИЗМЕРЕНИЕ СИЛЫ ТОКА ( АВТОВЫБОР AC/DC) Диапазон измерений (ACA) 0,1 ...100A... 600 А 0,1 ...100A... 1000 А
Диапазон измерений (DCA) 0,1 ... 600 А ( APPA 136 ) 0,1 ... 1000 А ( APPA 138 )
Разрешение 0,01 А
Погрешность измерения (AC/DC) ± 1,5% + 5 ед . счёта
Полоса частот 50 Гц ... 500 Гц
ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) Предел измерений (50 / 60 Гц ) 600 А ( АРРА 133/135/136); 1000 А ( АРРА 137/138)
Погрешность измерения ± (2,5% + 5 ед . счёта )
Чувствительность 10 В / 10 А ( скз )
Период интегрирования 100 мс
ПОСТОЯННЫЙ ТОК ( МКА ) Предел измерений 1000 мкА ( APPA 135 ) -
Погрешность ± (1,7 % + 2 ед . счета ) -
Максимальное разрешение 0,1 мкА -
АКТИВНАЯ МОЩНОСТЬ (W) Пределы измерений 10 кВт ... 600 кВт 10 кВт ...1000 кВт
Макс . разрешение 1 Вт
Погрешность измерения ± 2,5% + 5 ед . счёта
КОЭФФИЦИЕНТ МОЩНОСТИ (PF) Диапазон измерений - 1,00 ... +1,00
Разрешение 0,01
Погрешность измерения ± 3°
СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) Диапазон измерений 0,1 % ... 100 %
Разрешение 0,01
Погрешность измерения ± (3,0% + 10 ед . счёта )
Чувствительность 10 В / 10 А ( скз )
Полоса частот 45 Гц ... 65 Гц
ГАРМОНИКИ ( ТОК / НАПРЯЖЕНИЕ ) Диапазон измерений ( NoNo ) 01 ... 12 13 ... 25
Чувствительность 10 В / 10 А ( скз )
Погрешность измерения ± (5,0% + 10 ед . счёта ) ± (10% + 10 ед . счёта )
ЧАСТОТА (HZ) Основная гармоника 20 Гц ... 10 кГц
Разрешение 0,01
Погрешность измерения ± (0,5% + 3 ед . счёта )
Чувствительность 10 В / 10 А ( скз )
СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ Пределы измерений 1 кОм / 10 кОм / 100 кОм
Максимальное разрешение 0,01 Ом
Погрешность измерения ± (1,0% + 3 ед . счёта )
Прозвонка цепи о 30 Ом ( зв . сигнал частотой 2 кГц )
ИЗМЕРЕНИЕ ЕМКОСТИ ( КРОМЕ APPA 133) Пределы измерений 4; 40; 400 мкФ ;4 мФ
Максимальное разрешение 0,1 мкФ
Погрешность ± (1,9 % + 8 ед . счета )
ТЕМПЕРАТУРА (APPA 135, 138) Диапазон измерений -50 ... 1000 ° С
Разрешение 0,1 ° С
Погрешность измерения ± (1,0% + 0,8 ° С )
ОБЩИЕ ДАННЫЕ Максимальное индицируемое число 10.000
Скорость измерения 3 изм ./ с
Максимальный диаметр провода 37 мм 42 мм
Источник питания 9 В х 1 ( тип Крона )
Ресурс источника питания 300 ч
Автовыключение 15 мин
Условия эксплуатации 0 ° С ... 50 ° С , отн . влажность не более 80 %
Габаритные размеры 7 х 239 х 51 мм 87 х 260 х 51 мм
Масса 380 г 420 г

Сводная таблица функциональности

Режимы и характеристики АРРА 133 АРРА 135 АРРА 136 АРРА 137 АРРА 138
Броски тока (inrush current) · · · · ·
Перем . напряжение до 1000 В (ACV) · · · · ·
Пост . напряжение до 1000 В (DCV) · · · · ·
Переменный ток ( А CA) (600 А) (600 А) (600 А) (1000 А) (1000 А)
Пост . ток (DCA) Нет Нет (600 А) Нет (1000 А)
Пост . ток ( μА ) Нет (1000 мкА) Нет Нет Нет
Активная мощность (W) (600 кВт) (600 кВт) (600 кВт) (1000 кВт) (1000 кВт)
Коэфф . мощности (PF) · · · · ·
Коэфф . гармоник (THD %) · · · · ·
Гармоники ( до 25- й – ток / напряжение ) · · · · ·
Частота (Hz) · · · · ·
Сопротивление , прозвонка , тест диода · · · · ·
Емкость Нет · · · ·
Температура Нет · Нет Нет ·
Бесконтактный индикатор фазы · · · · ·
Порядок чередования фаз · · · · ·
Мин / макс / усред · · · · ·
Автоподсветка дисплея · · · · ·
Автовыбор (AC/DC) · · · · ·
Встроенный фонарик · · · · ·

Комплект поставки APPA 138

Наименование Количество
1 Клещи электроизмерительные-ваттметр - APPA 138 1
2 Измерительные провода 2
3 Источник питания (Установлен) 1
4 Транспортная сумка 1
5 Руководство по эксплуатации 1
6 Термопара К - типа 1
7 Адаптер термопары 1
