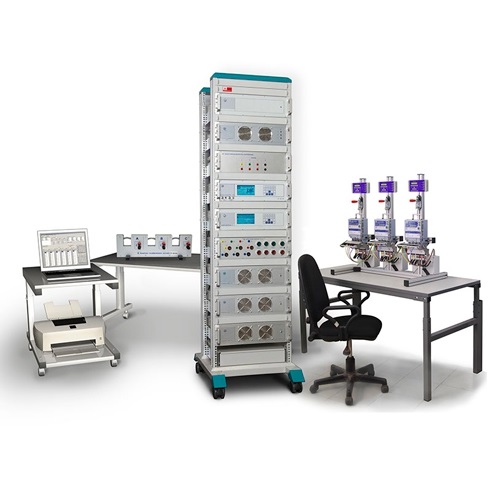

УППУ-МЭ 3.1КМ-С-02-110-25/50-6/528 Трехместная плюс — установка автоматизированная трехфазная кл.т. 0.02
Описание УППУ-МЭ 3.1КМ:
Установка поверочная полуавтоматическая универсальная для поверки счетчиков электроэнергии и электроизмерительных приборов.
Назначение УППУ-МЭ 3.1КМ:
Для калибровки и поверки следующих эталонных и рабочих средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,05 и менее точных;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измери тельных преобразователей напряжения и тока в промышленной области частот (и постоянного тока - с дополнительным блоком УНТП);
- анализаторов ПКЭ по ГОСТ 30804.4.30
Технические характеристики трехфазного источника фиктивной мощности :
Параметр | Значение |
Напряжение U | 3 x 0,1...528 В / 25 ВА |
Ток I | 3 x 5 мА...120 А / 50 ВА |
Углы φ | 3 х 0...360º |
Частота 1-й гармоники | 40...70 Гц |
Комплект поставки УППУ-МЭ 3.1КМ-С-02-110-25/50-6/528 Трехместная плюс
№ | Наименование | Количество |
1. | Блок коммутации БК-3.1 | 1 |
2. | Генератор-синтезатор Энергоформа 3.1 | 1 |
3. | Комплект кабелей измерительных и питания | 1 |
4. | Комплект устройств для поверки счетчиков (УФС-И, УФС-Э, ПФИ) | 3 |
5. | Переходник USB-4COM | 1 |
6. | Программное обеспечение | 1 |
7. | ПТНЧ (преобразователь тока и напряжения в частоту) | 3 |
8. | Стойка приборная | 1 |
9. | Усилитель напряжения УН-3.1 | 1 |
10. | Усилитель переменного тока УТ-3.1 | 3 |
11. | Устройство для навески трех трехфазных счетчиков | 1 |
12. | Устройство для поверки шунтовых счетчиков УПШС | 1 |
13. | Эталонный прибор Энергомонитор 3.1КМ | 1 |
14. | Калиброванные катушки 100 витков для поверки приборов с ТИ клещами | 1 |
15. | Калиброванные катушки 20 витков для поверки приборов с ТИ клещами | 3 |
16. | Калиброванные катушки 10 витков для поверки приборов с ТИ клещами | 3 |
17. | Ноутбук с лазерным принтером | 1 |
18. | Стол рабочий, стол оператора и кресло оператора | 1 |
19. | Ethernet-коммутатор | 1 |
20. | Пластиковый бокс для транспортировки Энергомонитора 3.1КМ в поверку | 1 |
