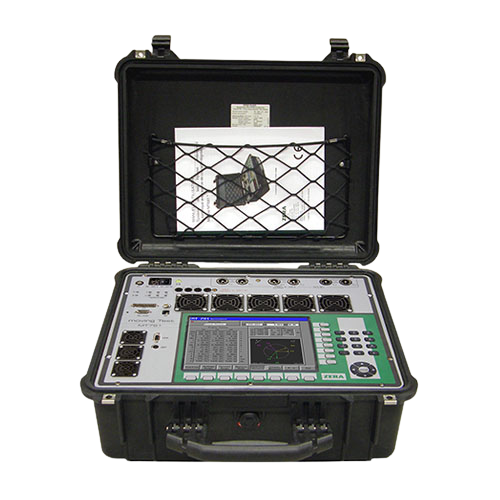

Переносные системы МТ781 / MT786 класса точности 0.1/0.05
Переносная трехфазная система имеет встроенный источник тока (от 10мА до 120А) и источник напряжения (от 40В до 500В) и используется для проведения работ по поверки счетчиков учета электрической энергии. Системы выпускаются с классом точности 0.1 (модель МТ781) и 0.05(модель МТ786). Контроль прибора осуществляется с помощью 10,4’’ цветного ЖК-дисплея и клавиатуры. Возможно подключение и управление прибором через ПК.
Применение переносных систем:
Установки поверочные портативные МТ781 и МТ786 предназначены для поверки и калибровки средств измерений электрических и энергетических величин, перечисленных ниже:
приборов по учету активной и реактивной электрической энергии (однофазных счетчиков и трехфазных), классом точности не менее 0,2, а также более грубых;
ваттметров однофазного и трехфазного подключения, варметров и преобразователей измерительных по учету активной и реактивной мощности;
фазометров энергетических и измерителей частоты;
приборов по измерению напряжения (вольтметров), измерению тока (амперметров) и преобразователей измерительных напряжения и тока, работающих в области промышленных частот.
Выполняемые функции:
Применение переносных систем:
Установки поверочные портативные МТ781 и МТ786 предназначены для поверки и калибровки средств измерений электрических и энергетических величин, перечисленных ниже:
приборов по учету активной и реактивной электрической энергии (однофазных счетчиков и трехфазных), классом точности не менее 0,2, а также более грубых;
ваттметров однофазного и трехфазного подключения, варметров и преобразователей измерительных по учету активной и реактивной мощности;
фазометров энергетических и измерителей частоты;
приборов по измерению напряжения (вольтметров), измерению тока (амперметров) и преобразователей измерительных напряжения и тока, работающих в области промышленных частот.
Выполняемые функции:
- Индикация всех реальных значений измерений в табличном виде по каждой фазе;
- Измерение погрешности счетчика, используемого в 3-х или 4-х проводных цепях, имеющих импульсный выход;
- Построение векторных диаграмм и индикация последовательности фаз на цветном ЖК-дисплее;
- Функция осциллографа для отображения, дальнейшего просмотра и анализа полученных кривых;
- Измерение и показ максимально до 40-й гармоники;
- Генерация трехфазного напряжения до 500В;
- Генерация трехфазного тока до 120А;
- Тестирование регистра счетчика энергии и максимального потребления счетчика;
- Измерение нагрузки и коэффициента трансформации ТТ и ТН;
- Анализ качества электроэнергии.
- Особенности предлагаемого прибора:
- Наличие встроенного источника тока (до 120 А) и источника напряжения (до 500В);
- Простое и удобное использование, благодаря наличию 10.4" ЖК-дисплея и наличию функциональных клавиш;
- Наличие частотного выхода;
- Карта памяти для проведения записи и хранения полученных результатов измерения;
- Наличие интерфейса VGA и RS-232 позволяющие выводить информацию на экран ПК
- Разъем для подключения клавиатуры
- Возможность использования токовых клещей, гибких датчиков тока и высоковольтных штанг
- Эксплуатация в автоматическом режиме без использования ПК
|
Переносная трехфазная поверочная система МТ781/786 |
Класс точности 0.1/0.05 |
| Общие | |
| Электропитание | 85…265 В, 47…63 Гц |
| Энергопотребление | max. 500 ВА |
|
Диапазон рабочих температур |
-10° … + 50° C |
| Габариты (ВxШxД) | 206 x 524 x 428 мм |
| Вес | 20 kg |
| Класс IP | IP30 |
| Образцовый счетчик | |
| Режимы измерения |
/ 2- проводные -3- проводные-4- проводные активная / - реактивная/полная |
| Диапазон частот | 45..65 Гц |
| Класс точности для измерения мощности / энергии | 0.1/0.05 |
| Измерение напряжения | 5мВ…500В |
| Диапазон напряжения |
250мВ, 5В, 60В, 125В, 250В, 420В |
| Точность измерения напряжения |
˂0.05% / ˂0.03% (30…500В) ˂1% (50мВ…˂ 30В) ˂3% (5мВ… ˂ 50мВ) |
| Тепловой дрейф при измерении напряжения | < 15 х 10⁻⁶ / K |
| Долговременная стабильность при измерении напряжения | < 100 х 10⁻⁶ / год |
| Измерение тока | 1мА…120А |
| Диапазон токов |
100А, 50А, 20А, 10А, 5А, 2А, 1А, 0.5А, 0.2А, 0.1А, 0.05А, 0.02А |
| Точность при измерении тока |
< 0,05% (10мA... 120A) < 0,2% (5мA ... <10мA) |
| Тепловой дрейф при измерении тока | < 50 х 10⁻⁶/ K |
| Долговременная стабильность при измерении тока | < 100 х 10⁻⁶ / год |
| Погрешность измерения угла | < 0,1° |
| Погрешность измерения частоты | ±0.01Гц |
Условия применения и эксплуатации системы:
- температура окружающего воздуха в месте установки системы от -15 до 45°С;
- относительная влажность окружающего воздуха до 95 % при температуре 20°С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Возможно исполнение прибора в двух вариантах
- С классом точности 0,1;
- с классом точности 0,05.

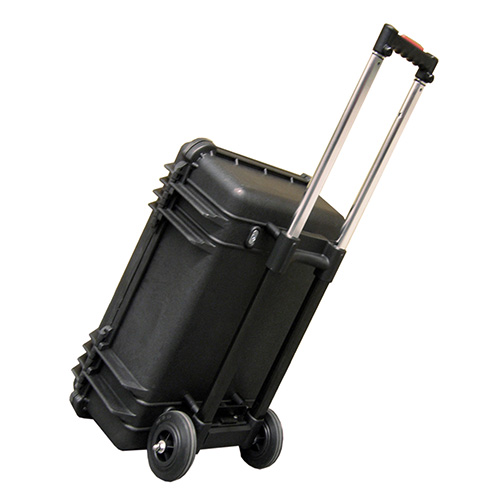

Удобный кейс облегчит перевозку прибора до места установки счетчика.
