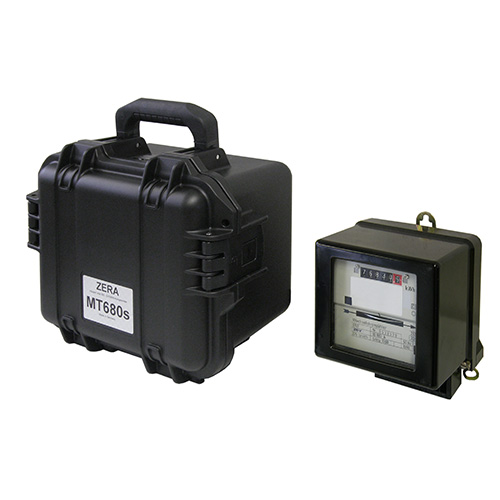

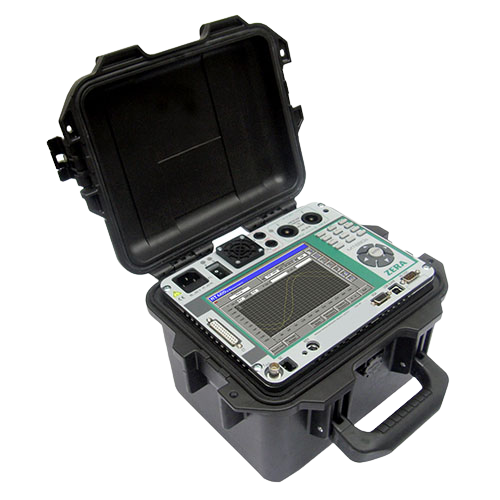

Портативные поверочные системы MT680 / MT680s / MT681
Использование переносных систем:
Установки поверочные портативные серии MT680, MT680s и МТ681 предназначены для поверки и калибровки средств измерений электрических и энергетических величин, перечисленных ниже:
приборов по учету активной и реактивной электрической энергии (однофазных счетчиков и трехфазных), классом точности не менее 0,2, а также более грубых;
ваттметров однофазного и трехфазного подключения, варметров и преобразователей измерительных по учету активной и реактивной мощности;
фазометров энергетических и измерителей частоты;
приборов по измерению напряжения (вольтметров), измерению тока (амперметров) и преобразователей измерительных напряжения и тока, работающих в области промышленных частот.
Выполняемые системой функции:
- Проверка режима нагрузки систем измерения и учета электроэнергии;
- Проверка регистрации энергии;
- Наличие возможности измерения значений активной, реактивной а также полной мощности;
- Поверка счетчиков электроэнергии с классом точности 0.5, 1. Измерение в четырех квадрантах;
- Измерение частоты, фазного угла и мощности;
- Отображение цветных векторных диаграмм и схемы чередования фаз;
- Независимое создание условий нагрузки с использованием входящего;
- Напряжения сети;
- Испытание систем подключаемых по 3-х или 4-х проводной схеме с импульсным выходом;
- Анализ спектра гармоник
- Анализ формы волны
- Измерение гармонической составляющей напряжения и тока до 40-ой гармоники
- Анализ качества электроэнергии
- Особенности прибора
- Удобство в использовании, управление с помощью функциональных клавиш;
- Карта памяти CF для хранения данных о заказчике и результатов измерений, возможность расширения памяти;
- Возможность подключения токовых клещей, гибких датчиков тока и высоковольтных штанг;
- Интерфейс RS232, позволяющий передавать данные и управлять прибором с ПК;
- Отсутствие возникновения дополнительной погрешности при измерении реактивной энергии;
- Наличие встроенного источника тока (до 100А);
- Возможность эксплуатации в автоматическом режиме без использования ПК;
- Отображение значений на 6.4" цветном ЖК-дисплее
|
Характеристика |
MT 680/681 Однофазная/Трехфазная портативная испытательная система |
Однофазная портативная испытательная система МТ680S |
| Класс точности 0,1 | Класс точности 0,1 | |
|
Общие |
||
|
Электропитание |
85 … 132 В перем. тока / 170 … 265 В перем. тока, 47 … 63 Гц |
85 … 132 В перем. тока / 170 … 265 В перем. тока, 47 … 63 Гц |
|
Энергопотребление |
макс. 350 ВА |
макс. 135 ВА |
|
Диапазон рабочих температур |
-15° … + 45° C |
-15° … + 50° C |
|
Габариты (ВxШxД) |
216 x 521 x 425 мм |
248 x 300 x 196.2 мм |
|
Вес |
прибл. 16.5 кг |
прибл. 8.4 кг |
|
Образцовый счетчик |
||
|
Режимы измерения |
4-проводные - активная / -реактивная / полная 3- проводные - активная / - реактивная 2- проводные - активная / - реактивная |
2- проводные - активная / - реактивная / - полная |
|
Базисная частота |
45 … 65 Гц |
45 … 65 Гц |
|
Класс точности для измерения мощности / энергии |
0,1 |
0,1 |
|
Измерение напряжения |
500 мВ … 300 В перем. тока |
5 мВ … 500 В |
|
Диапазон напряжения |
5В, 250 В |
250 мВ, 5В, 60В, 125В, 250В, 420В |
|
Точность измерения напряжения |
< 0,05 % (40 В…300 В) < 1 % (1 В…<40 В) <3 % (500 мВ…<1 В) |
< 0,05 % (30 В…500 В) < 1 % (50 мВ…<30 В) <3 % (5 мВ…<50 мВ) |
|
Тепловой дрейф при измерении напряжения |
< 15 х 10-6 / K |
< 15 х 10-6 / K |
|
Долговременная стабильность при измерении напряжения |
< 100 х 10-6 / год |
< 100 х 10-6 / год |
|
Измерение тока |
1 мA … 100 A |
1 мA … 120 A |
|
Диапазон токов |
100 А – 50 А – 25 А – 12 А – 6 А – 3 А – 1.2 А – 600 мА – 300 мА – 120 мА – 60 мА |
100А – 50А – 20А – 10А – 5А – 2А – 1А – 0,5А – 0,2А – 0,1А – 0,05А – 0,02А |
|
Точность при измерении тока |
< 0,05% (50 мA... 100 A) < 0,2% (10 мA ... 50 мA) |
< 0,05% (50 мA... 120 A) < 0,2% (5 мA ... 10 мA) |
|
Тепловой дрейф при измерении тока |
< 15 х 10-6 / K |
< 20 х 10-6 / K |
|
Долговременная стабильность при измерении тока |
< 100 х 10-6 / год |
< 100 х 10-6 / год |
|
Погрешность измерения угла |
< 0,015° |
< 0,015° |
|
Погрешность измерения частоты |
+/- 0,01 Гц |
+/- 0,01 Гц |
|
Погрешность измерения мощности/энергии |
< 0,1 % (50 мА … 100 А) < 0,3 % (10 мА … < 50 мА) |
< 0,1 % (10 мА … 120 А) < 0,25 % (5 мА … < 10 мА) |
|
Тепловой дрейф при измерении мощности/энергии |
< 35 x 10-6 / К |
< 35 x 10-6 / К |
|
Долговременная стабильность при измерении мощности/энергии |
< 100 x 10-6 / К |
< 100 x 10-6 / К |
|
Источник |
||
|
Выход цепи тока |
10 мA … 100 A |
1 мA … 120 A |
|
Максимальная выходная мощность цепи тока |
50 ВА |
60 ВА |
|
Гармонические искажения в цепи тока |
< 0,5 % |
< 0,5 % |
|
Диапазон углов для выхода тока/напряжения |
0,0-359,9° |
0,0-359,9° |
