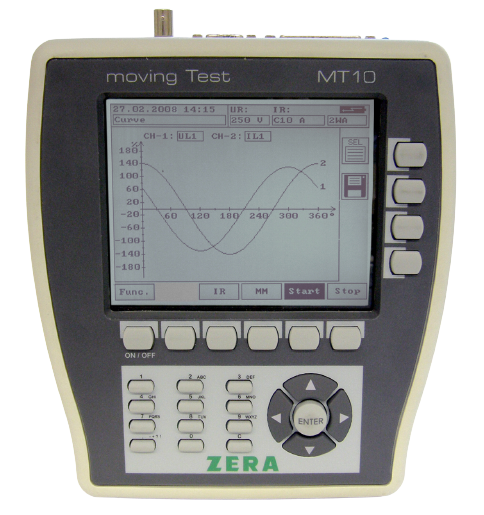

Переносной эталонный счетчик электроэнергии МТ 10 класса точности 0.2
Применение переносных приборов серии MT:
Переносные эталонные многофункциональные системы серии МТ (исполнения МТ10 и МТ30) используются для поверки и калибровки следующих приборов:
приборов по учету активной и реактивной электрической энергии (однофазных счетчиков и трехфазных), классом точности не менее 0,2, а также более грубых;
ваттметров однофазного и трехфазного подключения, варметров и преобразователей измерительных по учету активной и реактивной мощности;
фазометров энергетических и измерителей частоты;
приборов по измерению напряжения (вольтметров), измерению тока (амперметров) и преобразователей измерительных напряжения и тока, работающих в области промышленных частот.
Выполняемые функции:
- Измерение мощности: активной, реактивной и полной;
- Анализ до 40-й гармоники с амплитудой и углом
- Построение векторных диаграмм
- Вычисление погрешности 1- и 3-х фазных счетчиков э/э в 3-х и 4-х проводных цепях
- Измерение активной, реактивной и полной энергии отдельных гармоник
- Анализ формы волны
- Выборочное измерение энергии
- Отображение формы кривой
- Измерение фактических значений по каждой фазе
- Испытание счетного механизма и регистра энергопотребления
- Анализ качества электроэнергии
Особенности прибора:
- Компактность и малый вес прибора
- Комфортная работа с прибором, благодаря функциональным клавишам и 6.4" ЖК-дисплею
- Питание от аккумулятора
- Возможность измерения тока до 120 А с помощью токовых клещей с компенсацией погрешности
- Встроенная память для хранения информации
- Возможность подключения к прибору специального термопринтера с функцией печати результатов измерений
- Интерфейс RS232, позволяющий подключать прибор к ПК
- Наличие ПО управления данными MTVis для оценки результатов тестирования и генерации отчета о тестировании
Класс точности для измерения мощности / энергии |
0,2 |
Общие |
|
Зарядное устройство / блок питания |
Вход: 90 - 264 В перем. тока, 47 - 63 Гц, 0,9 A Выход: 16 В пост. тока, 2,5 A |
Энергопотребление |
прибл. 20 ВА |
Аккумулятор – срок службы |
прибл. 1 час |
Аккумулятор – время зарядки |
прибл. 3 час |
Диапазон температур - эксплуатация/хранение |
- 15 ° ... + 50 °C |
Относительная влажность (без конденсата) |
< 95 % |
Класс защиты (IP) |
40 |
Габариты (ВxШxД) |
190 x 190 x 80 мм |
Образцовый счетчик |
|
Режимы измерения |
Трехфазный 4-проводный счетчик активной / реактивной / полной энергии Трехфазный 3-проводный счетчик активной / реактивной / полной энергии Однофазный 2-проводный счетчик активной / реактивной / полной энергии |
Основная частота |
15 ... 70 Гц, Ширина диапазона 2000 Гц, Точность 0,01 Гц |
Измерение напряжения |
30 ... 300 В перем. тока |
Точность измерения напряжения |
0,05 % |
Измерение тока (только с помощью токовых клещей) |
50 мA ... 120 A |
Диапазон токов |
100 A, 50 A, 10 A, 5 A, 1 A, 0,5 A |
Точность измерения тока |
< 0,15 % (500 мA ... 120 A) < 0,3 % (100 мA... 500 мA) |
Изменение компонента гармоник |
до 40-й гармоники |
Погрешность измерения частоты |
< 0,01 Гц |
Погрешность измерения мощности / энергии |
< 0,2 % (500 мA ... 120 A) < 0,4 % (100 мA ... 500 A) |
Тепловой дрейф при измерении мощности / энергии |
< 65 ppm/K (500 мA ... 120 A) |
Стабильность при измерении мощности / энергии |
< 100 ppm |
Категория перенапряжения |
III/300 В |
Стандарт безопасности |
IEC 61326-1 IEC 61010 |
