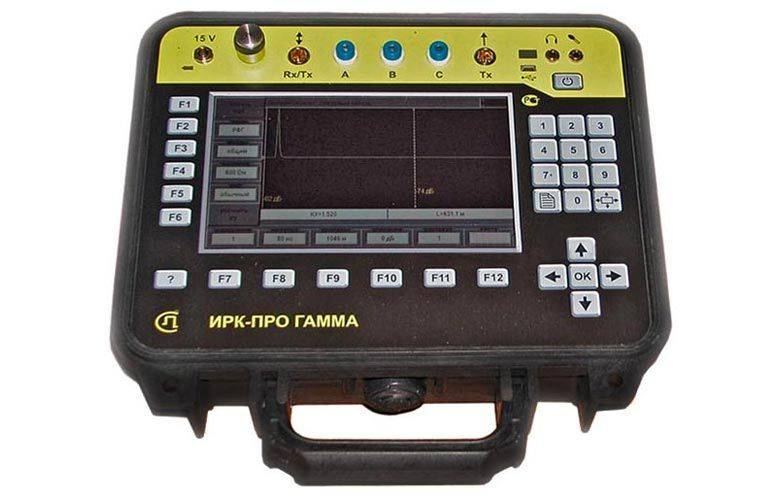

ИРК-ПРО Гамма - кабельный прибор

Реестр РК
до 22.07.2019 г.
Поверка
включена в стоимость товара
Гарантия
12 мес.
  • Описание

ИРК-ПРО Гамма – уникальный прибор нового поколения. Цветной графический дисплей с высоким разрешением 640х480. Мощный рефлектометр на длины кабеля до 65 км и для работы с очень короткими кабелями. Измерительный мост ИРК-ПРО, сценарии поиска повреждений, протокол поиска. В прибор заложена возможность наращивания новых измерительных и сервисных функций: по мере их появления измеритель легко сможет улучшить свой прибор.

Рефлектометр предназначен для определения расстояния до места изменения волнового сопротивления всех типов кабелей:

- Повреждения;

- Муфты;

- Длина;

- Взаимное влияние;

- Разбитость пар.

Мост:

- Измерение расстояния до понижения изоляции кабеля;

- Определения места обрыва жил кабеля;

- Измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.

Технические характеристики кабельного прибора ИРК-ПРО Гамма:

Параметр Значение
Цветной дисплей 640х480
Меню многофункциональное, сценарии поиска
Связь с компьютером через USB-порт
Сменные карты памяти без ограничения объема
Питание

от встроенного аккумулятора

6 элементов типа С NiMh 3.2 Ач

Потребляемая мощность 7 Вт
Габариты 270х240х120 мм
Масса 2,5 кг

Технические характеристики рефлектометра:

Параметр Значение
Диапазоны измеряемых рефлектометром расстояний 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6 – 18 В с шагом 1 В
Длительность зондирующего импульса 8~50000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1-7 с шагом 0,001

Технические характеристики моста:

Параметр Значение
Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
Диапазон электрической емкости 0,1 – 2000 нФ
Диапазон измерения сопротивления шлейфа 0 – 10 кОм
Диапазон измерения напряжения 0 – 300 В
Испытательное напряжение 400 В, 180 В
Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
Максимальная погрешность локализации дефекта 0,1%+1м (для R п = 0 – 3 МОм)
Максимальная погрешность измерения R шл 0 ~ 3000 Ом ± 0,1%+0,1 Ом
Максимальная погрешность измерения R a ± 0,1%+0,1 Ом
Максимальная погрешность измерения R из , C x ± 2%
