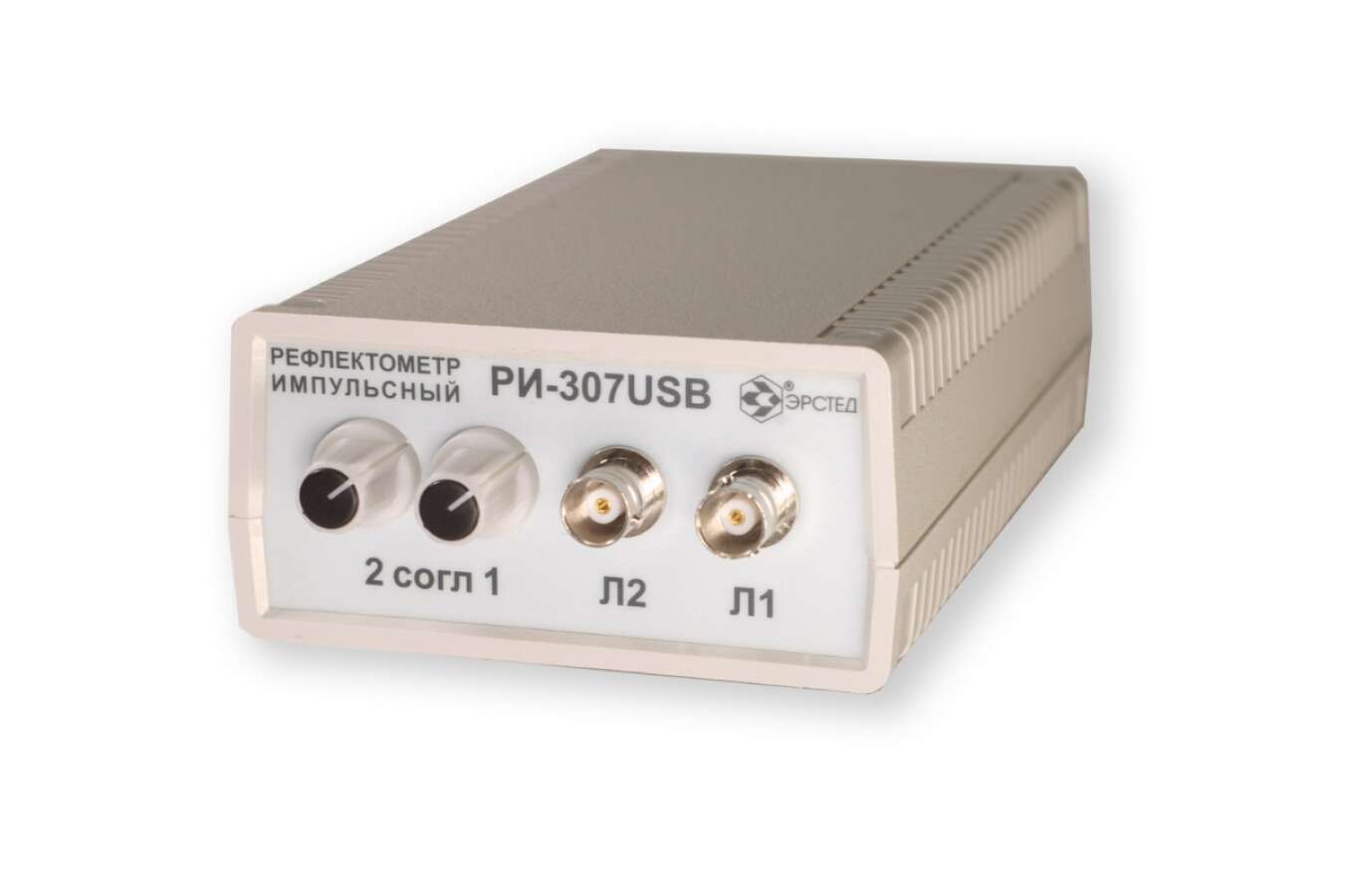

РИ-307USBм с базовой версией ПО-рефлектометр

РИ-307USBм с базовой версией ПО-рефлектометр
264 320 тг.
Гарантия
12 мес.
Производитель
Эрстед
  • Описание

Область применения рефлектометра РИ-307:

Двухканальный импульсный рефлектометр РИ-307 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-307 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:

  • Измерение длин кабелей;
  • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • Измерение коэффициента укорочения линии при известной ее длине.
  • Определение характера повреждений;
  • Запись в память и воспроизведение из нее не менее 300 рефлектограмм для последующей их обработки в стационарных условиях;
  • Отображение результатов измерений на цветном TFT дисплее с разрешающей способностью 640 х 480 точек.



Пользовательский интерфейс:

  • Два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
  • Отображение рефлектограмм на цветном TFT дисплее с разрешающей способностью 640х480 точек;
  • Герметизированный корпус и клавиатура.



Измерение:

  • Измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
  • Расширенная сетка диапазонов (62,5м - 64 км);
  • Высокое разрешение – от 12,5 см.
  • Режим «захват» для определения "мерцающих неоднородностей";
  • Многократная лупа (x2 – x16);
  • Два измерительных курсора;
  • Цифровая установка параметров контролируемой линии и всех настроек прибора;
  • Цифровая индикация расстояния до любого участка рефлектограммы;
  • Цифровая индикация расстояния между любыми участками рефлектограммы; память
  • Не менее 300 рефлектограмм со всеми параметрами измерения и примечаниями пользователя;
  • Высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
  • Просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
  • Встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
  • Возможность редактирования названия рефлектограммы в памяти прибора;
  • Автоматическое сохранение пользовательских настроек при выключении прибора.



Сервисные режимы:

  • Режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
  • Режим "СРАВНЕНИЕ" - возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти;
  • Режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить коррелированные помехи;
  • Режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
  • Возможность редактирования и пополнения библиотеки коэффициентов укорочения (не менее 500);
  • Режим «ЗАХВАТ» для выявления "мерцающих" неисправностей;
  • Режим "БИТОСТЬ ПАР" - один канал работает только на передачу, второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
  • Подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех;
  • Расширенная клавиатура;
  • Выделенные функциональные клавиши для быстрого изменения параметров. интерфейс с ПК
  • Возможность сохранения всех результатов измерений на устройстве USB-Flash;

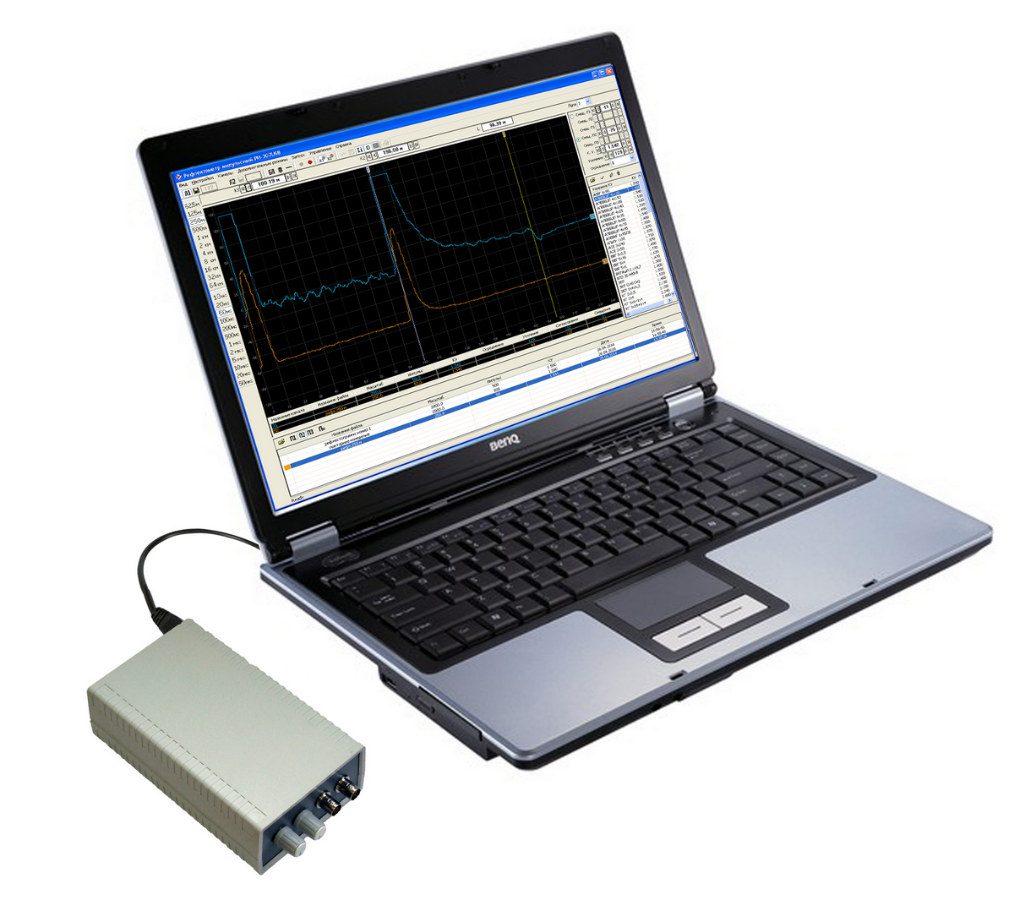

  • Комплектация программным обеспечением IRView переноса данных с устройства USB-Flash на ПК для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм;
  • Возможность установки свежих версий внутреннего ПО прибора.



Общая информация:

  • Питание от встроенного аккумулятора не менее 8 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер;
  • Широкий диапазон рабочих температур: -20 °С ...+40 °С;
  • Масса прибора с аккумулятором не более 2.5 кг.



Функциональные аналоги РИ-307:

  • РИ-307USB - импульсный USB-рефлектометр
