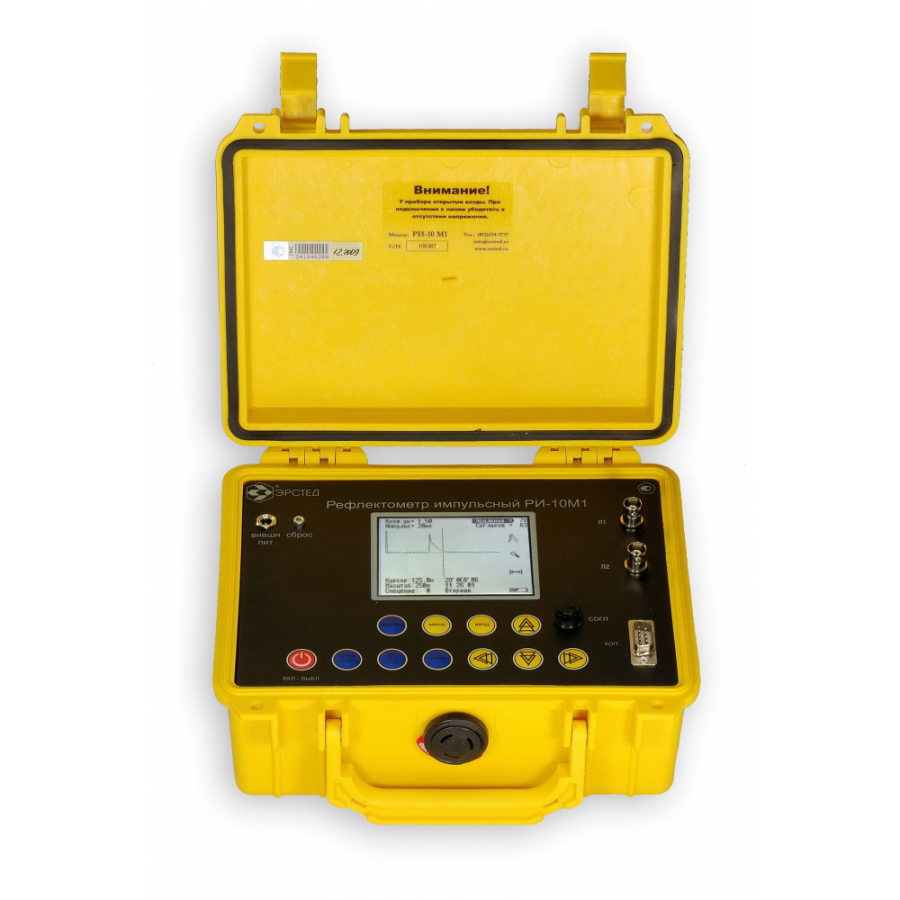

РИ-10М1 - импульсный рефлектометр

РИ-10М1 - импульсный рефлектометр
495 600 тг.
Поверка
приобретается отдельно
Гарантия
12 мес.
Производитель
Эрстед
Межповерочный интервал
24 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Импульсный рефлектометр РИ-10М1 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.

Прибор РИ-10М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км:

- измерение расстояний до неоднородностей волнового сопротивления или повреждения;

- измерение расстояний между неоднородностями волнового сопротивления кабеля;

- определение характера повреждений;

- определение длин кабелей;

- измерение коэффициента укорочения линии при известной ее длине;

- регистрация "битости" пар или оценка взаимного влияния линий.

Импульсный рефлектометр РИ-10М является прибором полностью заменяющими по области применения устройства типа Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра), АЛЬФА-ПРО и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 4T, digiflex T12/3, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.



Особенности прибора:

Пользовательский интерфейс

- отображение рефлектограмм на экране ЖКИ (с разрешением 320х240 точек) с возможностью подсветки;

- управление через меню;

- герметизированная клавиатура.

Измерение

- измерение в реальном масштабе времени;

- возможность одновременного подключения двух линий;

- максимальная дальность - до 50 км;

- разрешение по дальности - до 0.1 % от шкалы;

- цифровая установка параметров контролируемой линии и всех настроек прибора;

- цифровая индикация расстояния до любого участка рефлектограммы;

- цифровая индикация расстояния между любыми участками рефлектограммы.

Память

- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;

- возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм

- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;

- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;

- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.

Сервисные режимы

-режим ЛУПА - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;

- режим ТОЧКА ОТСЧЕТА - возможность измерения расстояний относительно произвольной точки отсчета;

- режим СРАВНЕНИЕ - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);

- режим РАЗНОСТЬ -возможность просмотра на ЖКИ результата поточечного вычитания двух рефлектограмм (ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);

-режим ИЗМЕРЕНИЕ КУ - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;

- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;

- режим БИТОСТЬ ПАР - позволяет выявить ошибки кроссировки кабельных пар;

- подавление асинхронных (выбор осреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;

- автоматическое сохранение пользовательских настроек при выключении прибора.

Интерфейс с ПК

- возможность обмена данными с ПК;

- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.

Общее

- питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;

- широкий диапазон рабочих температур: от -20 °С до +40 °С;

- укладочная сумка для транспортировки и работы в полевых условиях;

- масса прибора с аккумулятором не более 2.5 кг.


Технические характеристики:

Параметр  Значение
Режимы измерения

- измерение в реальном масштабе времени

- осреднение (1 : 128 реализаций)

Дисплей ЖКИ 320х240 точек с подсветкой и регулировкой контрастности
Дальность действия 1 м ... 50 км
Шкалы по дальности 250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км
Длительность импульсов 10 нс ... 20 мксс
Амплитуда импульсов 10 В

Диапазон установки скорости распространения сигнала V/2

(диапазон установки коэффициента укорочения)

50 м/мкс : 150 м/мкс

(1.00 ... 3.00)

Диапазон согласованных импедансов 30 ... 1000 Ом
Точность локализации импульса на шкале дальности ±0.04% соответствующей шкалы
Чувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ
Подавление помех

асинхронные: усредняющий фильтр (2...128 реализаций)

синхронные: поточечное вычитание (Л-П, П-П)

Ёмкость энергонезависимой памяти 100 рефлектограмм
Интерфейс Последовательный (RS-232)
Программное обеспечение IRView 2.0 для Windows 95, 98, 2000, XP
Питание

- автономное - встроенный аккумулятор 12 В

- сетевое - 220 В 50 Гц, через адаптер

Время непрерывной работы от автономного источника не менее 8 час (с подсветкой)
Габаритные размеры, мм 260x157x62
Масса (без укладочной сумки), кг 25



Комплект поставки РИ-10М1

Наименование Количество
Импульсный рефлектометр РИ-10М1 1
Блок питания (зарядное устройство) 1
Шнуры подключения к кабелю 1
Сумка для переноски прибора 1
Руководство по эксплуатации, тех. описание, паспорт 1
Аппаратно-программный комплект IRView для работы с ПК (поставляется в комплекте или по специальному заказу) 1
