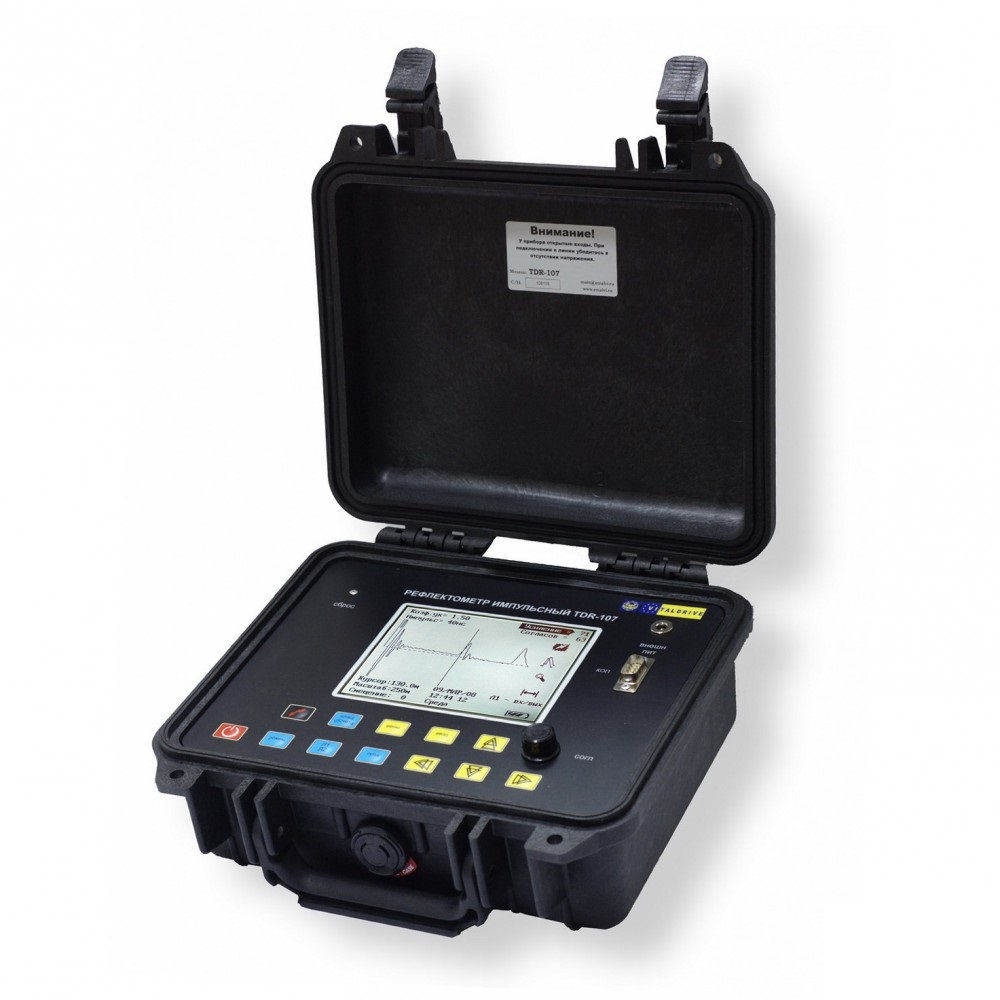

TDR-107 - рефлектометр импульсный

TDR-107 - рефлектометр импульсный
Цена: 576 312 тг.
Поверка
приобретается отдельно
Гарантия
12 мес.
Производитель
Эрстед
Межповерочный интервал
24 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

TDR-107  – это малогабаритный прибор, предназначенный для работы как в полевых, так и в стационарных условиях. Основное применение прибора – проведение измерений на симметричных и несимметричных кабелях методами рефлектометрии: импульсным и импульсно-дуговым.

Прибор обеспечивает:

  • Измерение длин кабелей;
  • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • Измерение расстояния до повреждения на силовых кабелях, используя импульсно-дуговой метод (в составе ЛВИ);
  • Измерение коэффициента укорочения линии при известной ее длине;
  • Определение характера повреждений;
  • Запись в память и воспроизведение из нее до 100 рефлектограмм для последующей их обработки в стационарных условиях;
  • Отображение результатов измерений на экране ЖКИ с разрешающей способностью 320х240 точек.

В основном режиме реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления цепи (неоднородностей). Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также вследствие механических и электрических повреждений цепей при строительстве и эксплуатации линий. Неоднородность возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяжённые, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

В режиме измерений по импульсно-дуговому методу осуществляется локализация замыканий с высоким сопротивлением в месте дефекта, которая обычно затруднительна в основном режиме. Реализация импульсно-дугового метода осуществляется при использовании прибора TDR-107 совместно с генератором высоковольтных импульсов. Обнаружение неисправностей кабеля по импульсно-дуговому методу основано на сопоставлении рефлектограмм исправного и неисправного кабеля. Для получения рефлектограммы неисправного кабеля, посредством с генератора высоковольтных импульсов создаётся кратковременный пробой (электрическая дуга) в месте неисправности с одновременным проведением измерения TDR-107. По своим физическим свойствам, электрическая дуга имеет низкое сопротивление, поэтому в месте неисправности на рефлектограмме будет наблюдаться неоднородность, характерная для короткого замыкания.

Функциональные аналоги TDR-107:

  • РЕЙС-305 - цифровой рефлектометр

Технические характеристики рефлектометра TDR-107:

  • Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (0-500 мкс);
  • Пределы допускаемой погрешности измерения расстояния (временной задержки) в поддиапазонах ±0,4% от конечного значения поддиапазона;
  • Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в диапазоне рабочих температур от минус 20 до плюс 15 °С и от 25 до 40 °С ±0.8% от конечного значения поддиапазона;
  • Пределы допускаемой относительной погрешности измерения коэффициента укорочения в пределах от 1 до 3 ±0,8%;
  • Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах не хуже 1 мВ;
  • Диапазон согласованных сопротивлений должен быть от 30 до 500 Ом;
  • Время установки рабочего режима не должно превышать 30 секунд;
  • Память, выделяемая для хранения результатов измерений - 100 рефлектограмм; выделяемая под таблицу коэффициентов укорочения - 180 значений;
  • Электропитание:
    - внутреннее - литий-ионная аккумуляторная батарея 7,4 В;
    - внешнее – блок питания - источник постоянного напряжения 12 В, 1,25 А;
  • Дисплей жидкокристаллический, графический разрешением 320 х 240 точек с белой светодиодной подсветкой;
  • Габаритные размеры, не более: 270 х 246 х 124 мм;
  • Масса прибора с аккумуляторной батареей, не более 3 кг;
  • Устойчив к воздействию относительной влажности воздуха 98% при температуре 25 °С.
  • Вибропрочный к воздействию синусоидальной вибрации в соответствии с требованиями группы L1 ГОСТ 12997-84;
  • Средняя наработка на отказ To не менее 6000 часов;
  • Установленная безотказная наработка Tу не менее 500 часов;
  • Установленный срок службы не менее 5 лет;
  • Время непрерывной работы не менее 8 часов, время непрерывной работы от зарядного устройства не ограничено.

Комплект поставки TDR-109

Наименование Количество
Рефлектометр импульсный TDR-109 1
Зарядное устройство 1
Кабель соединительный 1,5 м 1
Кабель соединительный 0,5м 5
Руководство по эксплуатации TDR-109 1
Компакт-диск с программным обеспечением 1
Сумка для аксессуаров 1
