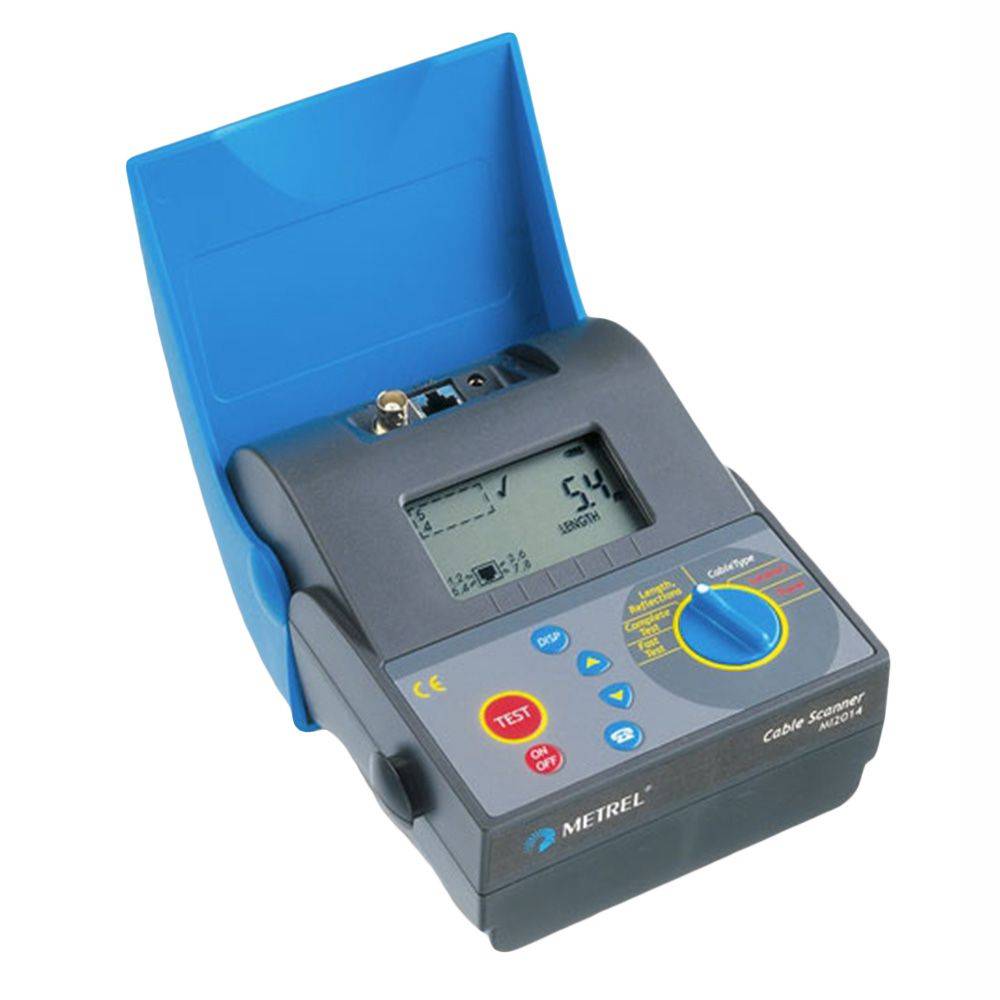

MI 2014 Cable Scanner - тестер кабельных сетей

Гарантия
36 мес.
  • Описание

Назначение прибора MI 2014:

CableScanner – компактный прибор, предназначенный для быстрого тестирования локальных сетей. Прибор применим для тестирования экранированных и неэкранированных кабелей (UTP и STP), кабелей с витыми жилами и коаксиальных кабелей. Используя CableScanner , оператор может провести тестирование правильности разводки, измерить длину кабеля, обнаружить повреждения, идентифицировать кабели. Прибор имеет оптимальный функциональный набор и прост в использовании.



Функции прибора MI 2014:

  • Быстрое тестирования кабеля без удаленного устройства: измерение длины кабеля, обнаружение повреждений.
  • Полный тест с использованием удаленного устройства: измерение длины кабеля, нахождение и определение типа неисправности.
  • Обнаружение и измерение амплитуды отражений в кабеле, точное измерение длины кабеля.
  • Функция локатор для идентификации кабелей.
  • Трассировка кабеля с помощью опционального трассера.



Отличительные особенности прибора MI 2014:

  • Работа прибора основана на применении профессионального динамического рефлектометра с регулируемой скоростью распространения NVP.
  • Быстрое обнаружение неисправностей: обрывов, коротких замыканий, перекрёстных и несогласованных пар, плохих контактов, дефектов экрана и тому подобных повреждений.
  • Тоновый генератор в комбинации с приемным устройством обеспечивает поиск пар в многожильном кабеле.
  • Опциональный комплект S2004 обеспечивает функцию голосового дуплексного соединения с удаленным оператором, что значительно сокращает время измерений.
  • Основной комплект поставки содержит набор локаторов для идентификации кабелей.
  • Встроенные базы стандартов и типов кабелей.
  • Размеры: 156 x 100 x 190 мм
  • Масса (без аксессуаров): 1 кг.



Технические характеристики прибора MI 2014:

Функция Диапазон измерений Разрешение Погрешность измерений
Длина кабеля
(кабель с витыми жилами)

Амплитуда
0,0 … 99,9 м
100 … 300 м

- 99 … 100 %
0,1 м
1 м

1%
±(3 % от измер.+ 5 емр)
±(5 % от измер.+ 1 емр)

±(5 % от измер.+ 5 емр)
Длина кабеля
(коаксиальный кабель)

Амплитуда
0,0 … 99,9 м
100 … 300 м

- 99 … 100 %
0,1 м
1 м

1%
±(3 % от измер.+ 5 емр)
±(5 % от измер.)

±(5 % от измер.+ 5 емр)

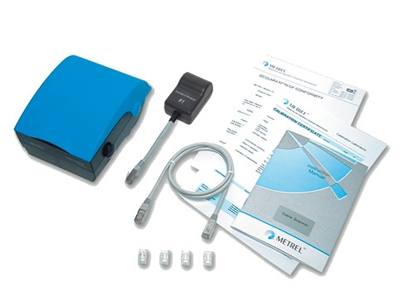

Комплект поставки MI 2014 Cable Scanner:

1. Идентификаторы (#1… #4) - 4шт.

2. Патч-корд САТ5, - 2шт.

3. Прибор Cable Scanner - 1шт.

4. Руководство по эксплуатации - 1шт.

5. Свидетельство о калибровке - 1шт.

6. Стандартное удаленное устройство, #1 - 1шт.



Дополнительная комплектация MI 2014 Cable Scanner:

(Поставляется по отдельному заказу)

1. A1082 - кабелеискатель

2. S2004 - комплект для голосовой связи
