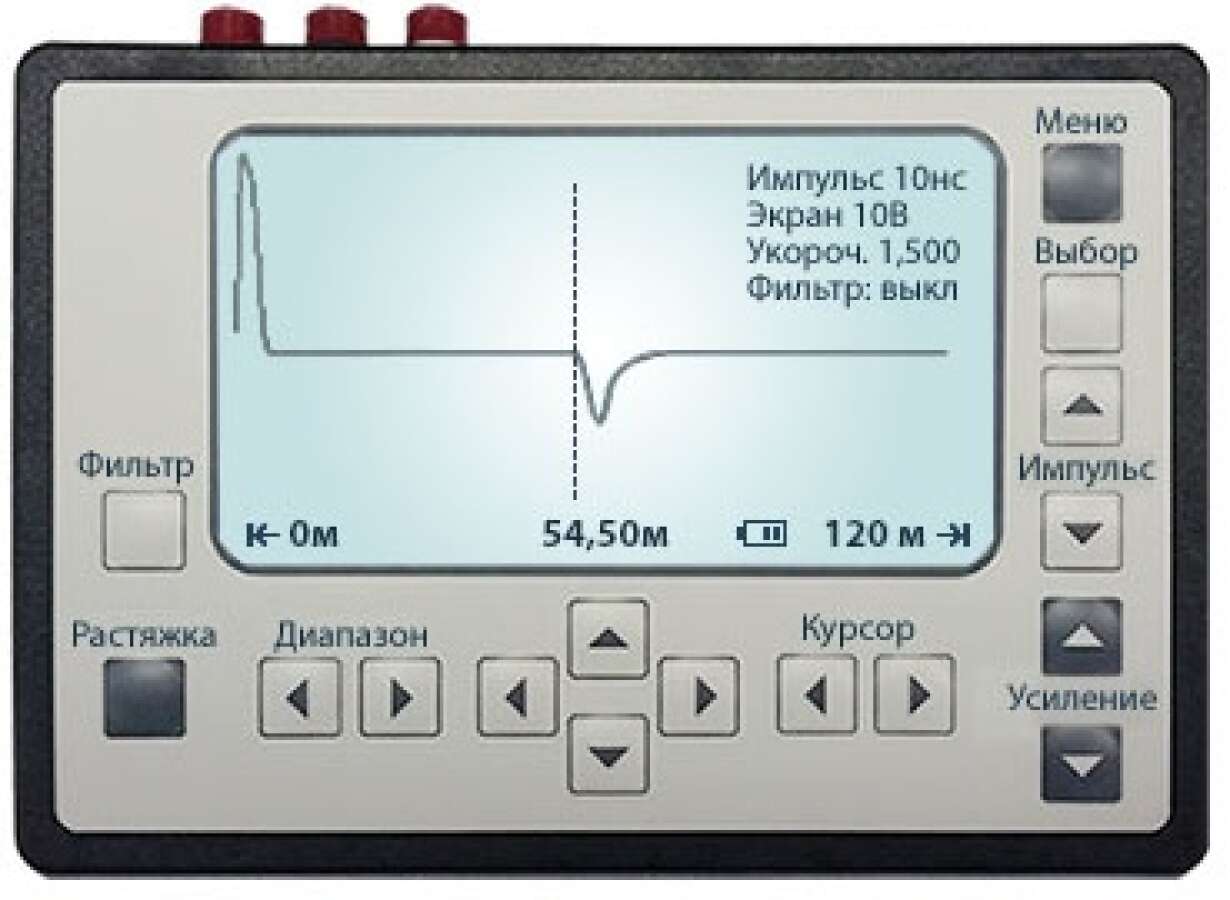

Рефлектометр "Сова"

  • Описание

Назначение

Поиск неисправностей в симметричных, не симметричных, телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.

Отличительные особенности прибора

- Высокая чувствительность,

- Высокая точность,

- Малые габариты и вес.

Технические характеристики

- Диапазон измеряемых расстояний - 240м, 500м, 1км, 2км, 4км, 8км, 16км.

- Длительность зондирующего импульса - от 10нс до 50мкс.

- Амплитуда зондирующего импульса - 6В.

- Максимальное разрешение - 0,5м

- Инструментальная погрешность на диапазонах 1км и более не превышает 0,15%.

- Установка коэффициента укорочения с шагом 0,001 (таблица коэффициентов для стандартных кабелей).

- Перекрываемое затухание - 92дБ.

- Максимальная чувствительность - сигнал 0,3мВ. дает отклонение на весь экран.

- ЖКИ - 128 х 240 точек с подсветкой.

- Растяжка - возможность растяжки любого участка диапазона до минимального шага.

- Память - возможность долговременного хранения в памяти до 16-ти рефлектограмм.

- Режим сравнения различных рефлектограмм.

- Цифровая фильтрация аддитивных и синхронных помех.

- Питание от внутренних аккумуляторов или / и от сети 220В. / 50Гц.

- Отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях.

Габариты 190 х 140 х 50мм

Вес не более 0,5кг
