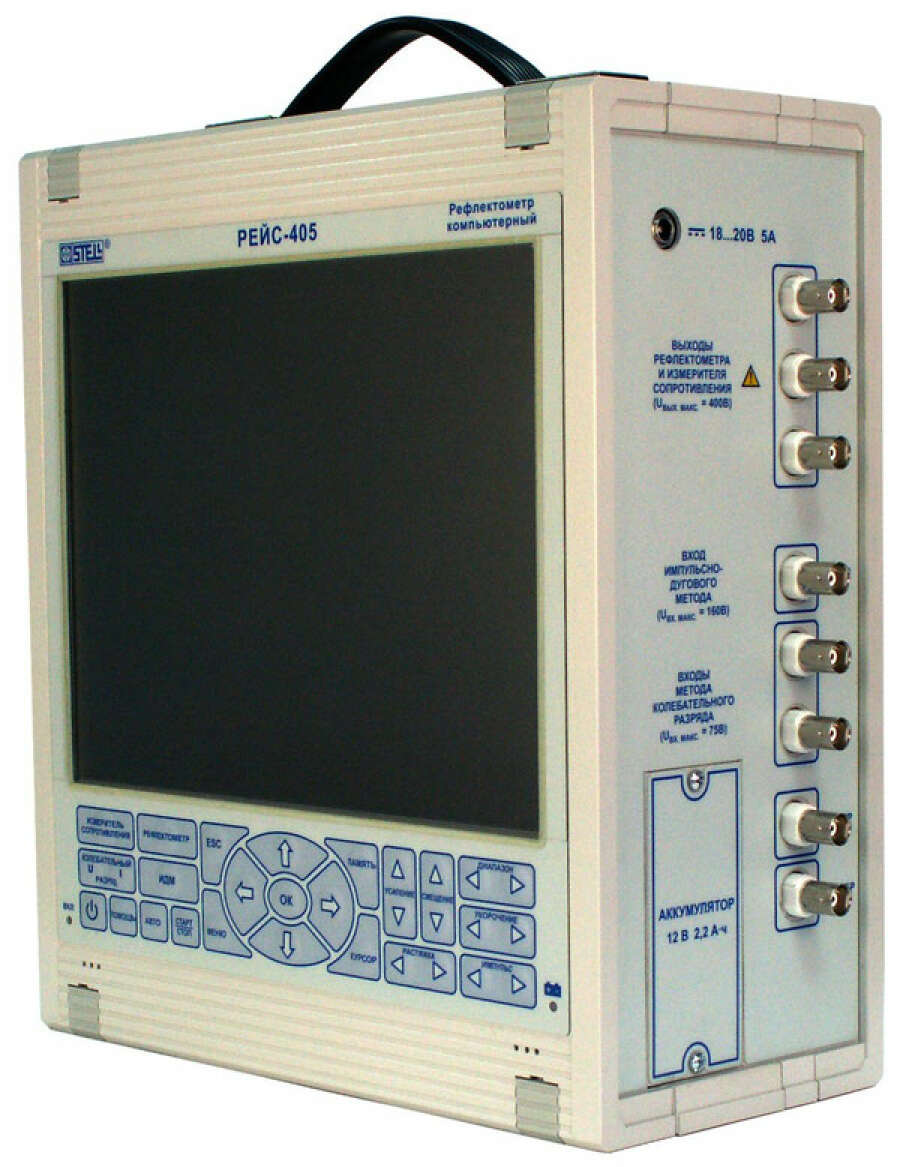

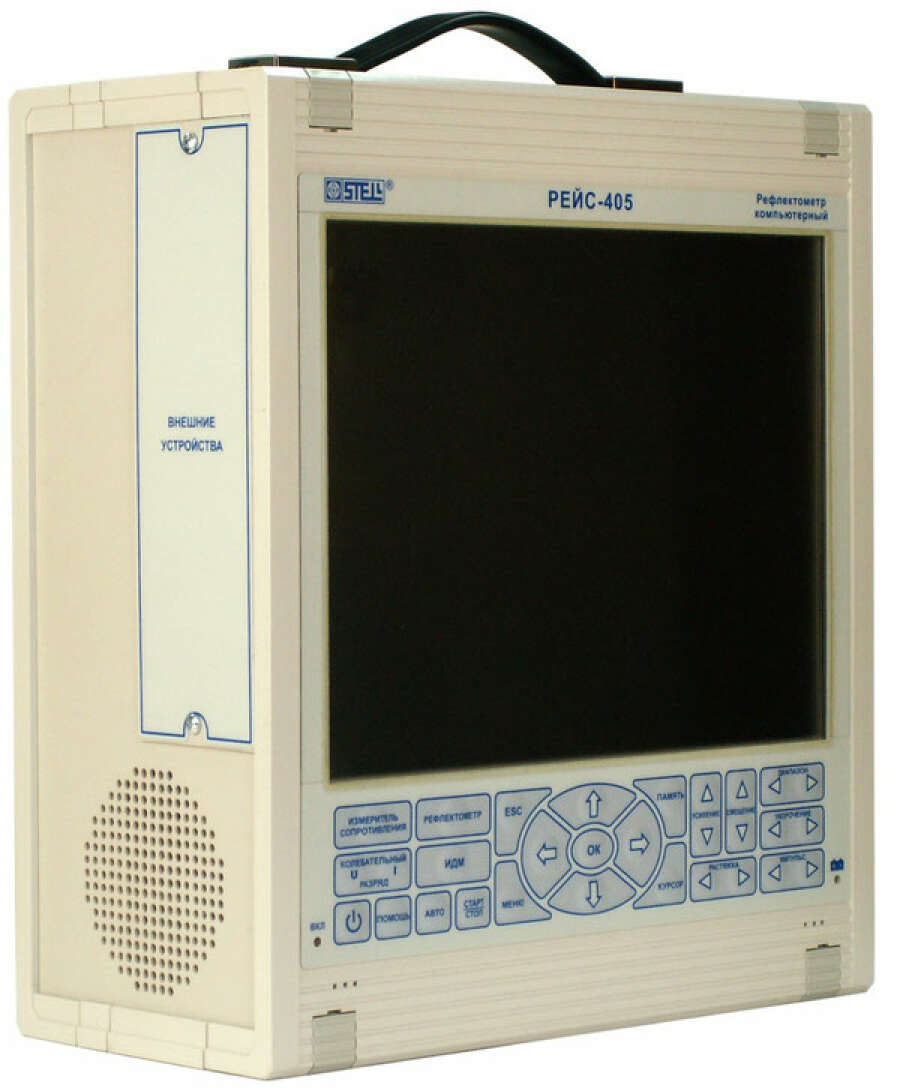

РЕЙС-405 - рефлектометр компьютерный

1 936 970 тг.
Гарантия
12 мес.
Производитель
СТЭЛЛ
  • Описание
  • Характеристики
  • Комплектация

Назначение рефлектомера компьютерного РЕЙС-405:

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

    рефлектометр для металлических кабельных и воздушных линий;
    измеритель сопротивления изоляции;
    измеритель по импульсно-дуговому методу;
    измеритель по методу колебательного разряда.

РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

Преимущества рефлектомера компьютерного РЕЙС-405:

    четыре метода измерения;
    большой встроенный цветной дисплей;
    возможность подключения внешнего дисплея любого размера;
    мощный зондирующий сигнал;
    увеличенный диапазон измерения;
    простой, интуитивно-понятный интерфейс;
    прямое управление параметрами;
    универсальное питание.

Особенности применения рефлектомера компьютерного РЕЙС-405:

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

Новые положительные качества компьютерного рефлектометра РЕЙС-405:

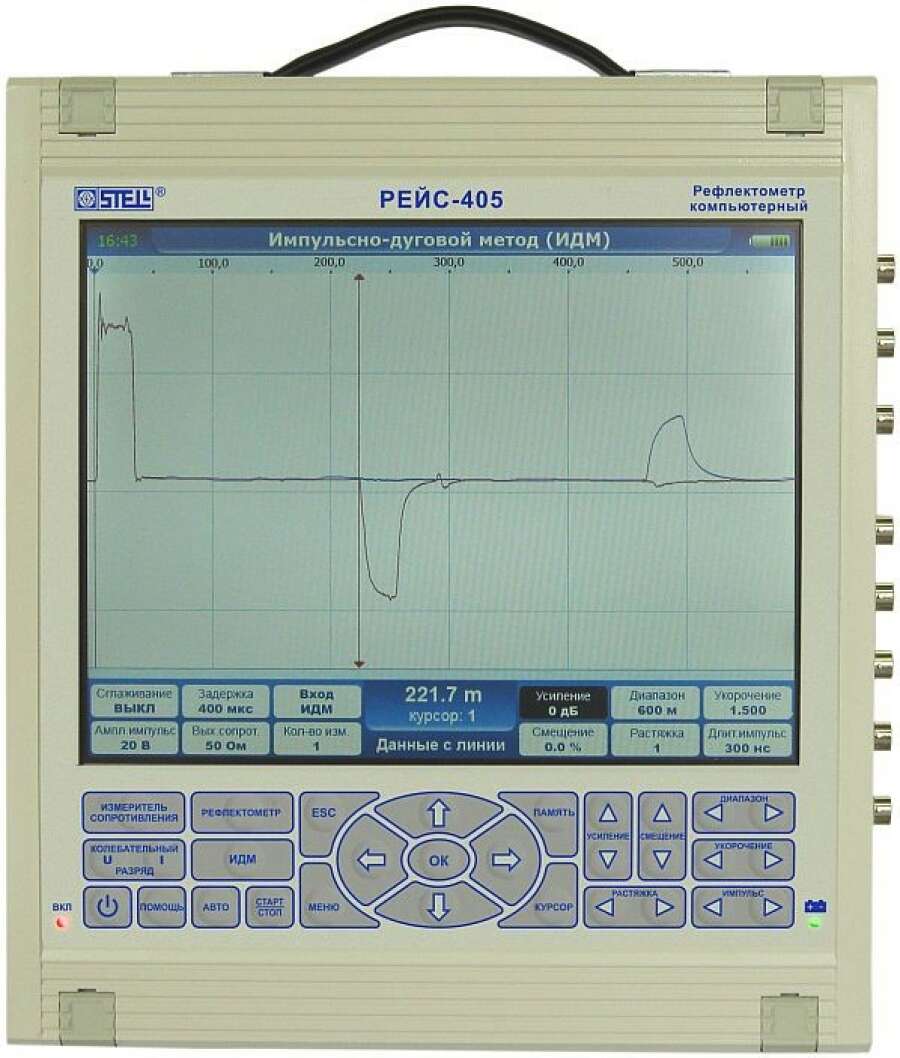

    достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
    4-й режим - измерение сопротивления изоляции;
    вместо ручного управления выходным сопротивлением применено программное;
    увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
    увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
    увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
    увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
    многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
    обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
    при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
    обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
    обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
    конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.

Технические характеристики рефлектомера компьютерного РЕЙС-405:

Параметр Значение
Режим "МЕТОД РЕФЛЕКТОМЕТРА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон-250 м
максимальный диапазон-250000 м
Коэффициент укорочения установка или измерение в пределах 1,00...7,00
встроенная таблица
Зондирующие сигналы амплитуда 25 В...120 В
длительность от 30 нс до 300 мкс
Выходное сопротивление 10...1000 Ом, программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния не более 0,1 %
Система отсчета расстояния при помощи вертикальных курсоров
Режимы измерения Прямой считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3
Сравнение наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3)
Раздельный зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
Разность отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память
Растяжка возможность растяжки выбранного участка рефлектограммы
Память возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Отображение информации рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''
режимы, параметры и информация - в алфавитно-цифровом и символьном виде
Питание сеть переменного тока 100...240 В, 50...60 Гц
сеть постоянного тока 12В
Условия эксплуатации 0...+50 °С
Габаритные размеры (ШxВxГ) 270 x 300 x 122 мм
Масса не более 7,5 кг
Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
максимальный диапазон – 250000 м
Максимальная амплитуда входных сигналов 50 В
Входное сопротивление по волновому входу 300 Ом
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от –18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации 200 МГц
Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току
Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
максимальный диапазон – 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 … 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от –18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического рефлектограмм в памяти)
два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе)
Частота дискретизации 200 МГц

Комплект поставки РЕЙС-405

Наименование Количество
1 Рефлектометр компьютерный РЕЙС-405 1
2 Кабель соединительный 3
3 Кабель присоединительный, 2 метра 3
4 Кабель присоединительный, 3 метра 1
5 Тройник (для поверки) 1
6 Нагрузка (для поверки) 1
7 Сетевой адаптер 1
8 Кейс (для переноса) 1
9 Руководство по эксплуатации 1
10 Формуляр 1
