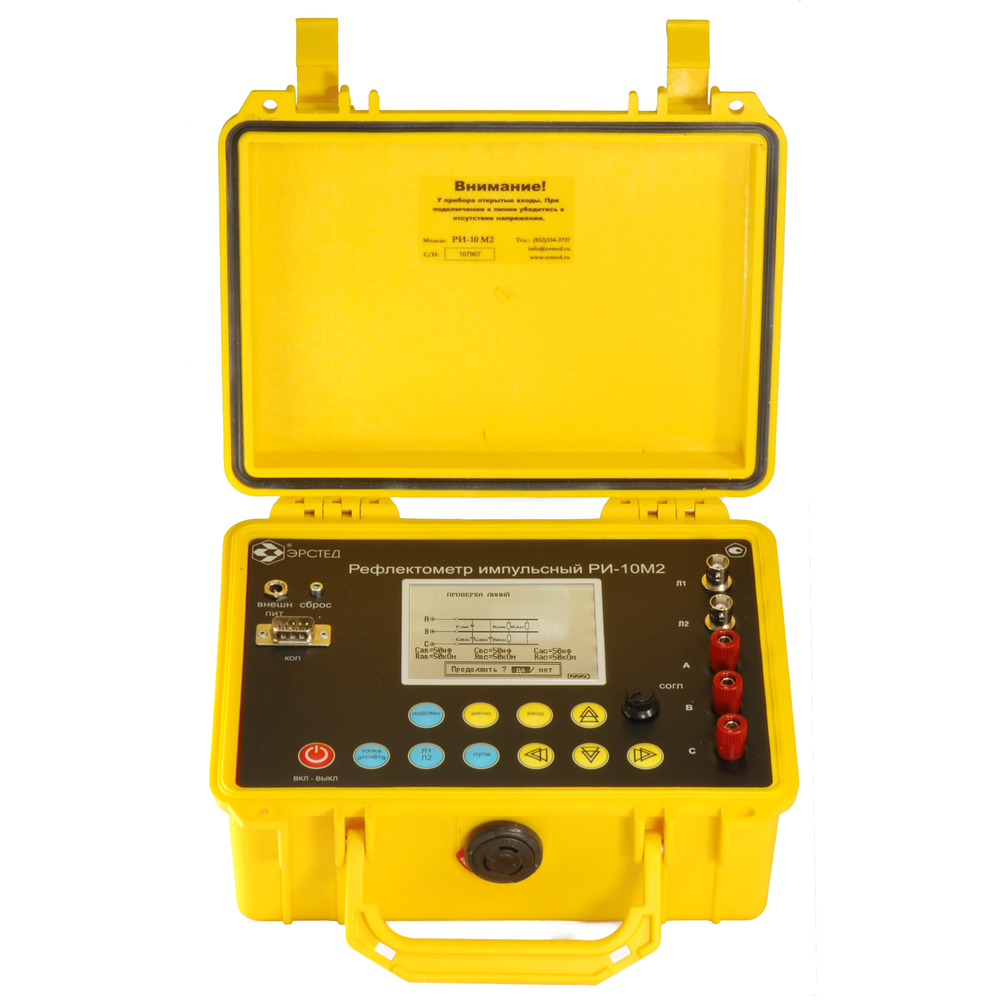

РИ-10М2 «СТРИЖ» — Защищённый импульсный рефлектометр-мост
Область применения рефлектометра РИ-10М2:
Импульсный рефлектометр РИ-10М2 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-10М2 предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км. Рефлектометр обеспечивает следующие основные виды измерений:
- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация "битости" пар или оценка взаимного влияния линий.
Особенности рефлектометра РИ-10М2:
пользовательский интерфейс
- отображение рефлектограмм на экране ЖКИ (320х240 точек) с фоновой подсветкой;
- управление через меню;
- герметизированный корпус и клавиатура.
измерение
- измерение в реальном масштабе времени;
- возможность одновременного подключения двух линий;
- максимальная дальность - до 50 км;
- разрешение по дальности:1м - в диапазонах 250 - 2,5 км; 2-20м - в диапазонах 5 - 50 км;
- цифровая установка параметров контролируемой линии и всех настроек прибора;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы.
память
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.
cервисные режимы
- режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
- режим "ТОЧКА ОТСЧЕТА" - возможность измерения расстояний относительно произвольной точки отсчета;
- режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ);
- режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
- режим "БИТОСТЬ ПАР" - позволяет выявить ошибки кроссировки кабельных пар;
- подавление асинхронных (выбор осреднения от 1 до 128 реализаций) помех;
- автоматическое сохранение пользовательских настроек при выключении прибора.
интерфейс с ПК
- возможность обмена данными с ПК;
- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.
общее
- питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
- широкий диапазон рабочих температур: -20°С ...+40°С;
- масса прибора с аккумулятором не более 2 кг.
Технические данные рефлектометра РИ-10М2:
| Параметр | Значение |
| Режимы измерения |
|
| Дисплей монохромный или цветной | ЖКИ 320х240 точек с подсветкой |
| Дальность действия | 1 м ... 50 км |
| Шкалы по дальности | 250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км |
| Длительность импульсов | 10 нс ... 20 мкс |
| Амплитуда импульсов | Не менее 10 В |
| Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) | 50 м/мкс : 150 м/мкс (1.00 ... 3.00) |
| Диапазон согласованных импедансов | 30 ... 1000 Ом |
| Точность локализации импульса на шкале дальности | ±0.04% соответствующей шкалы |
| Чувствительность | Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ |
| Подавление помех |
асинхронные: усредняющий фильтр (1...128 реализаций) синхронные: поточечное вычитание (Л-П, П-П) |
| Емкость энергонезависимой памяти | 100 рефлектограмм; 200 КУ |
Технические данные моста:
| Параметр | Значение |
| Сопротивление шлейфа R |
0,1-10000 Ом 0-3000 Ом ±0,1%+0,1 Ом 3-10 кОм ±0,1 кОм |
| Омическая ассиметрия R | 0,1-1000 Ом ±0,1%+0,1 Ом |
| Электрическая ёмкость С | 0,1-3000 нФ ±2%+0,1 нФ |
| Сопротивление изоляции R | 0,001-10000 МОм ±2%+1 кОм |
| Диапазон Rп в месте повреждения изоляции | 0-10 МОм |
| Максимальная погрешность определения расстояния доместа повреждения изоляции | 0,1% +1м для Rп=0-3 МОм |
| Испытательное напряжение U | 180 В |
| Диапазон измерениянапряжений U | 200 В |
Общие технические данные:
| Параметр | Значение |
| Интерфейс | Последовательный (RS-232) |
| Программное обеспечение | IRView 2.0 для Windows 95,98,2000,XP |
| Питание |
|
| Время непрерывной работы от автономного источника | не менее 8 час (с подсветкой) |
| Габаритные размеры | 240*200*115 мм |
| Масса | 2 кг |
Комплект поставки РИ-10М2:
1. Аппаратно-программный комплект IRView для работы с ПК (поставляется в комплекте или по специальному заказу) - 1шт.
2. Блок питания (зарядное устройство) - 1шт.
3. Импульсный рефлектометр РИ-10М2 - 1шт.
4. Кабель для связи с ПК - 1шт.
5. Руководство по эксплуатации - 1шт.
6. Универсальный переходник (По специальному заказу) - 1шт.
7. Шнуры подключения к кабелю - 2шт.
