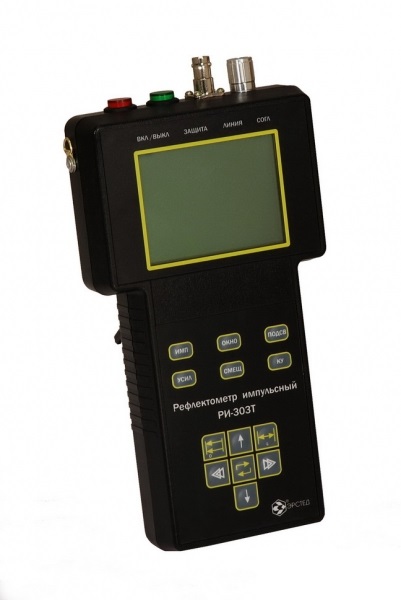

РИ-303ТМ — компактный рефлектометр-тестер

233 581 тг.
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Описание компактного рефлектометра-тестера РИ-303ТМ:

РИ-303ТМ - оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый рефлектометр, имеющий встроенную защиту от напряжения в кабеле.

РИ-303ТМ имеет два существенных улучшения: добавлена возможность сохранения одной рефлектограммы в памяти прибора с целью сравнения ее с очередной рефлектограммой; значительно расширена входная полоса частот прибор, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров.

Небольшие габариты и вес делают РИ-303ТМ особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

РИ-303ТМ позволяет определять следующие основные повреждения в кабельных сетях:

  • Обрывы одной или нескольких жил;
  • Короткие замыкания и низкоомные дефекты (менее 10 кОм);
  • Дефектные пайки и муфты;
  • Неисправные усилители;
  • Наличие и место установки ответвителей;
  • Замокшие участки или участки с повышенной влажностью.

Назначение компактного рефлектометра-тестера РИ-303ТМ:

Рефлектометр-тестер РИ-303ТМ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • Измерение длин кабелей;
  • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • Измерение коэффициента укорочения линии при известной ее длине;
  • Определение характера повреждений.

Область применения компактного рефлектометра-тестера РИ-303ТМ:

Рефлектометр РИ-303ТМ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • Силовые кабели (АСБ, ВВГ, СИП и другие);
  • Медножильные кабели связи (ТПП, МКС и другие);
  • Кабели сигнализации и управления (СБПЗАВпШп и другие);
  • Воздушные кабельные линии;
  • Компьютерные сети (СКС и другие);
  • Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
  • Для определения длины кабеля при его производстве, складировании и торговле.

Особенности компактного рефлектометра-тестера РИ-303ТМ:

  • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
  • Измерение в реальном масштабе времени;
  • Максимальная дальность — до 4,8 км;
  • Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
  • Подавление асинхронных помех;
  • Цифровая установка параметров контролируемых линий и всех настроек прибора;
  • Возможность детального рассмотрения любого участка рефлектограммы;
  • Цифровая индикация расстояния до любого участка рефлектограммы;
  • Цифровая индикация расстояния между любыми участками рефлектограммы;
  • Встроенная защита входа прибора по напряжению;
  • Сохранение рефлектограммы в энергонезависимую память прибора.

Технические характеристики рефлектометра РИ-303Тм:

Параметр Значение
Диапазон измерения расстояния (временной задержки) от 0 до 4800 м (от 0 до 4,8 мкс)
Пределы допускаемой основной приведенной погрешности измерения расстояния (временной задержки) в поддиапазонах (окнах) 30 м, 60 м, 120 м, 240 м, 480 м, 960 м, 2400 м, 4800 м
Пределы допускаемой дополнительной приведенной погрешности измерения расстояния (временной задержки) в диапазоне рабочих температур от минус 20 до плюс 40 °С ±0,42 % от конечного значения поддиапазона
Пределы допускаемой относительной погрешности измерения коэффициента укорочения в пределах от 1 до 3 ± 0,84 %
Инструментальная погрешность измерения расстояния ±0,84 % от конечного значения поддиапазона
Диапазон согласованных сопротивлений от 30 Ом до 400 Ом
Длительность зондирующего импульса от 10 нс до 10 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку (20 В в режиме х/x)
Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах (окнах) не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1,00 до 3,00, с шагом 0,01
Дисплей монохромный 3,8″ (320х240 пикселей)
Время установления рабочего режима не более 30 сек
Время непрерывной работы от аккумулятора не менее 8 часов
Диапазон рабочих температур от -20 °С до +40 °С
Габаритные размеры 230х130х50 мм
Масса прибора с аккумуляторной батареей не более 0,5 кг

Комплект поставки РИ-303ТМ

Наименование Количество
1 Рефлектометр импульсный РИ-303ТМ 1
2 Аккумулятор типа АА 4
3 Зарядное устройство для аккумуляторов типа AА 1
4 Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы 1
5 Ремень для переноски 1
6 Руководство по эксплуатации 1
